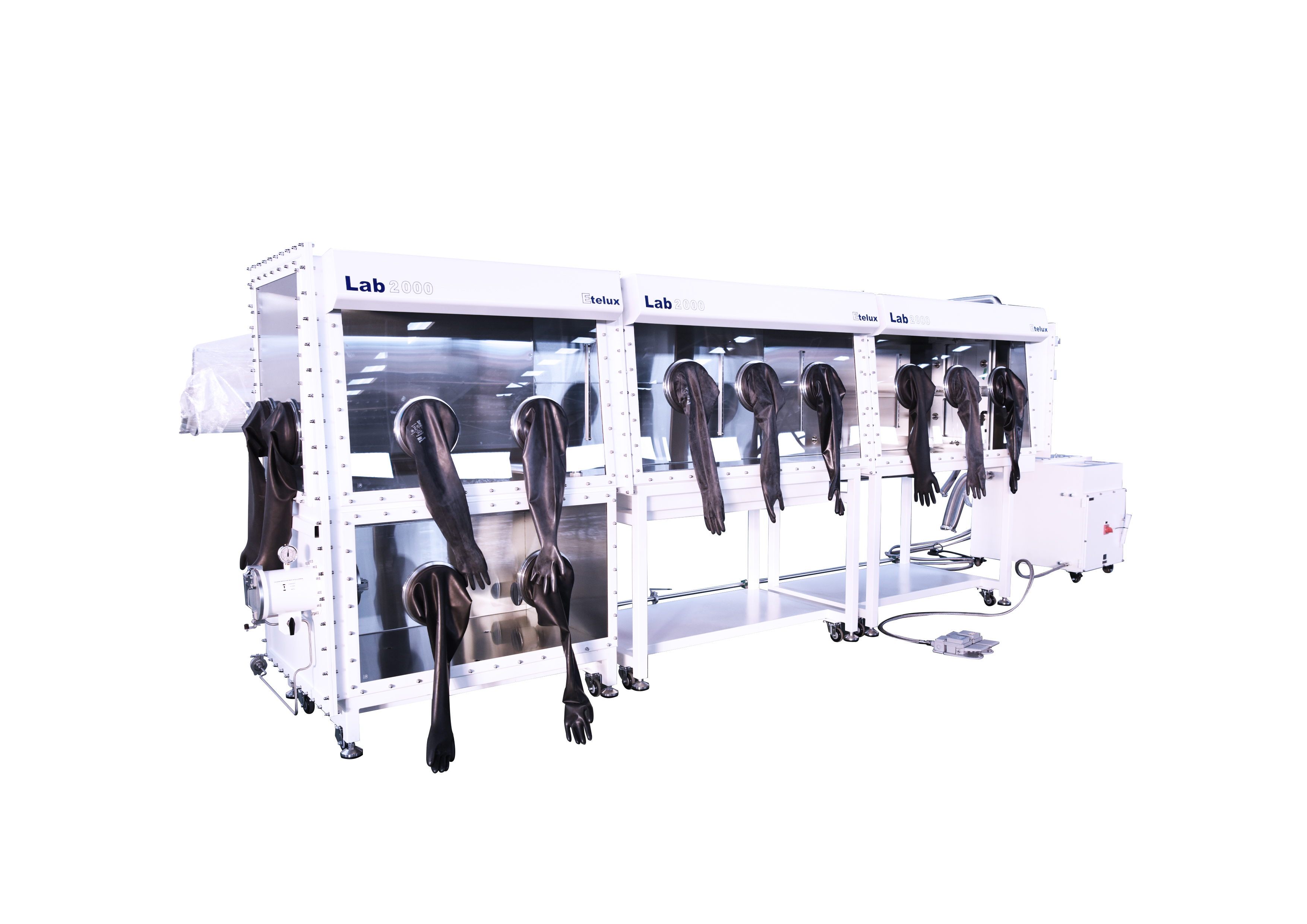

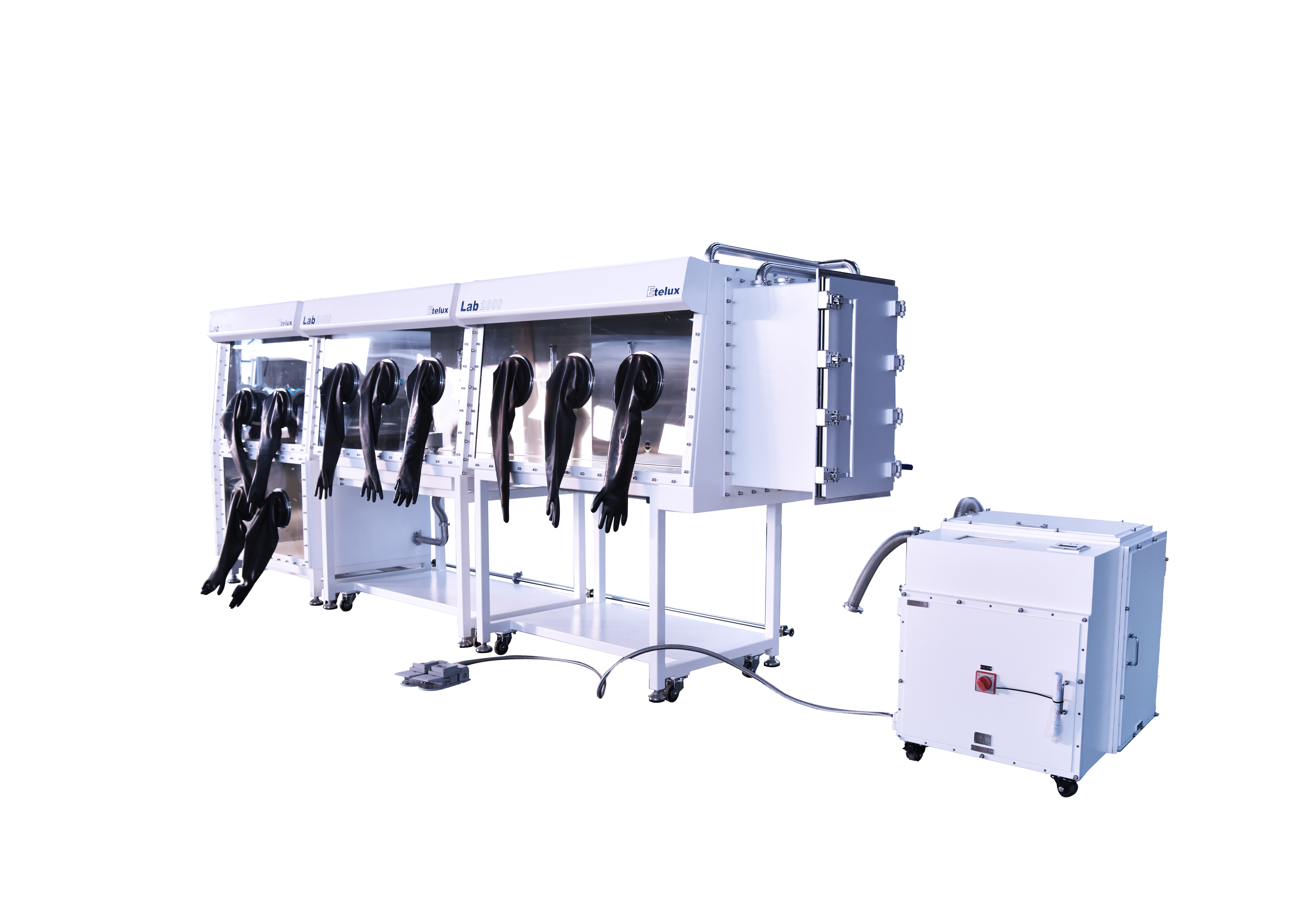

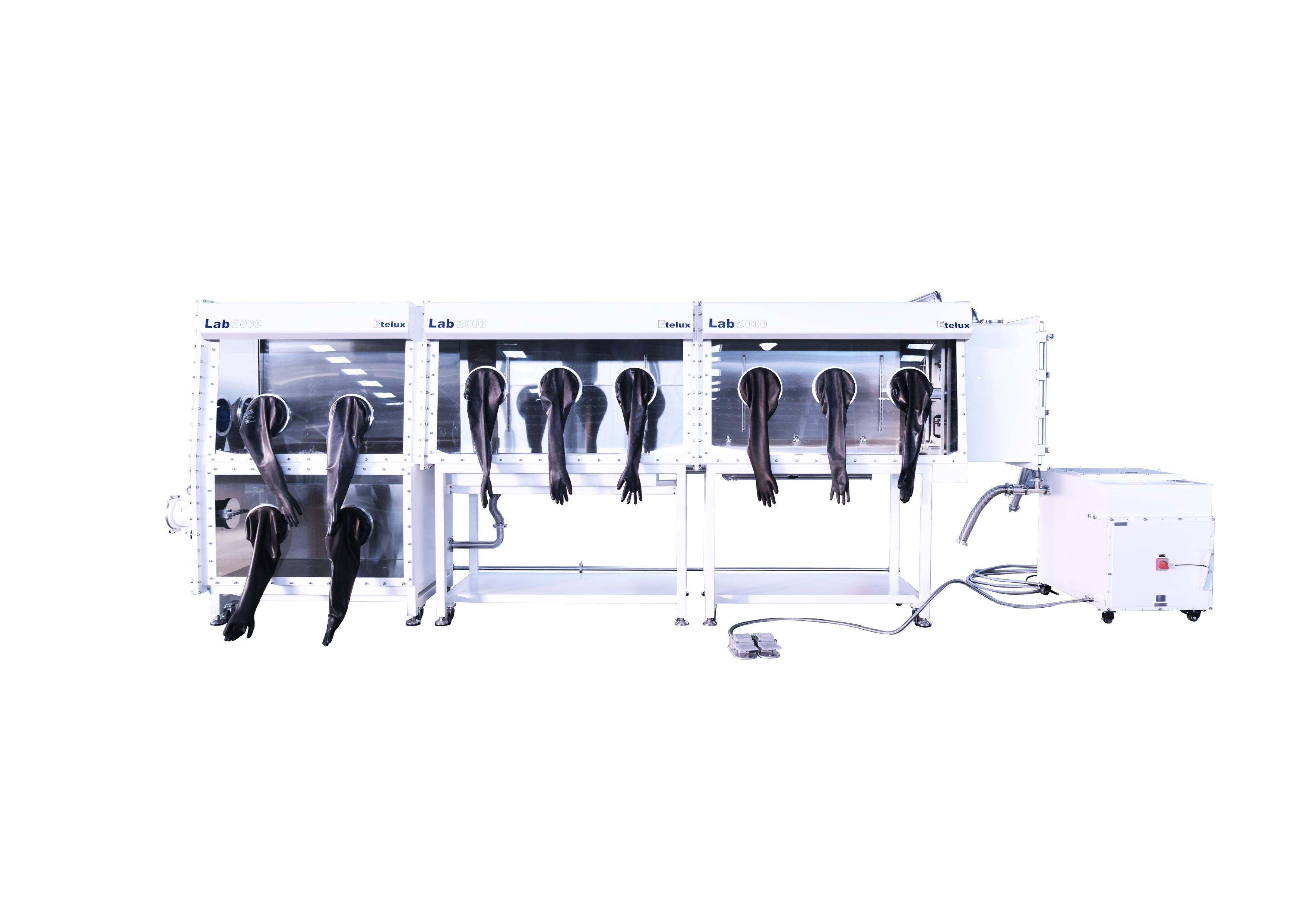

四联体防爆手套箱系统
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 左箱尺寸：1300mmmm×850mm×1550mm 中箱尺寸：1500mmmm×850mm×900mm 右箱尺寸：1500mmmm×850mm×900mm | |
| 材质：全不锈钢结构（Type 304），厚度 3mm | ||
| 左侧矩形过渡室 | 厚度3mm, 内部尺寸长度450mm、宽度450mm、高度800mm, 可以清洗置换功能降低水氧含量(无抽真空补气功能), 通过触摸屏操作自动清洗置换功能。外舱门铰链结构扇形手动开关门，内舱门在直线导轨上前后手动开关门； 与手套箱共用循环管道，可手动切换循环净化 | |
| 体积 | 4.0m³ | |
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的0MEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金材质，耐有机气氛腐蚀，口径 220mm | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，耐腐蚀，抗老化，耐一定高温 | ||
| 箱压 | 箱体使用时可保持一定的压力 | |
| 照明 | 防爆照明灯：配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | <0.001Vo1%/h | |
| 其他说明 | 箱体内置电源：箱体内预置1套防爆灌胶电源接线板(电源：电压220V, 电源10A) | |
| 备用接口：箱体设置多个标准KF-40接口，以便于接入液体、气体、信号等 | ||
| 搁物架：箱体内设有3层搁物架 | ||
| 箱体支架：含脚轮，高950mm, 脚轮具有调平、移动、固定等功能 | ||
| 过渡舱 | ||
| 左侧矩形过渡室 | 描述 | 厚度3mm, 内部尺寸长度450mm、宽度450mm、高度800mm, 可以清洗置换功能降低水氧含量(无抽真空补气功能), 通过触摸屏操作自动清洗置换功能。外舱门铰链结构扇形手动开关门，内舱门在直线导轨上前后手动开关门； 与手套箱共用循环管道，可手动切换循环净化 |
| 小过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱之间采用法兰连接 |
| 尺寸 | 直径150mm×300mm，小过渡舱为手动阀门控制抽补气 | |
| 真空度 | ≤-0.1MPa(均带抽真空带显示)压力表选用德国Wika | |
| 其他说明 | 托盘：小过度仓配备可移动滑盘 | |
| 清洗系统 | ||
| 描述 | 箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始自动清洗箱体，到设定的时间是自动停止 | |
| 防爆真空泵 | ||
| 描述 | 真空泵选用宁波鲍斯防爆DRV10EX 真空泵，流量为10m³/h，并可实现随时单独控制，由触摸屏可设定真空泵自动关闭时间，更合理，也减少了不必要的功耗 | |
| 防爆显示系统 | ||
| 描述 | 显示系统：控制单元采用安盛防爆彩色触摸屏，显示界面功能丰富，易操作，可中英文自由切换，支持历史监测数据保存、显示、导出 | |
| 防爆脚踏板 | ||
| 描述 | 可随时更精确控制手套箱箱体压力、实现对箱体压力的抽、补气操作， 方便用户更舒适的实验 | |
| 分析仪(置于防爆柜内部) | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
