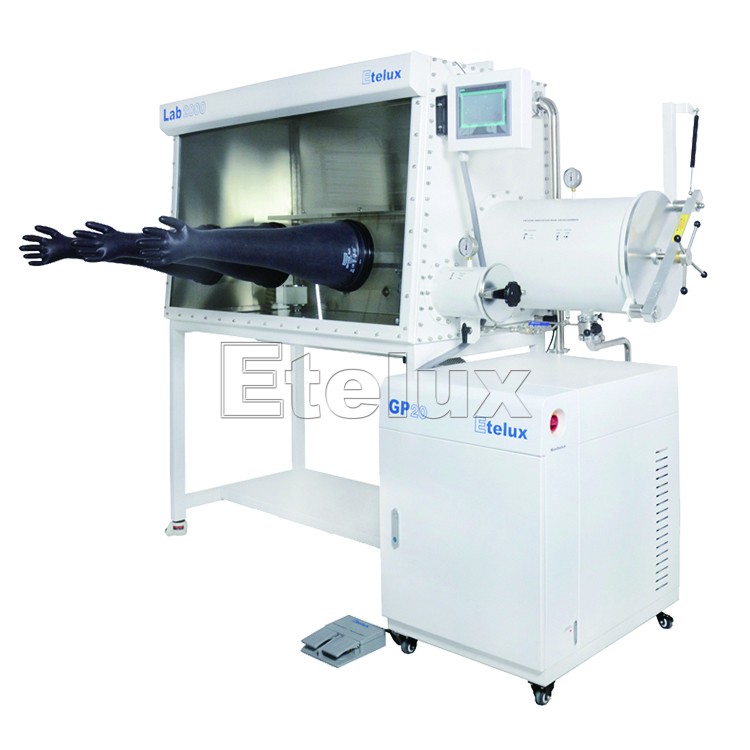

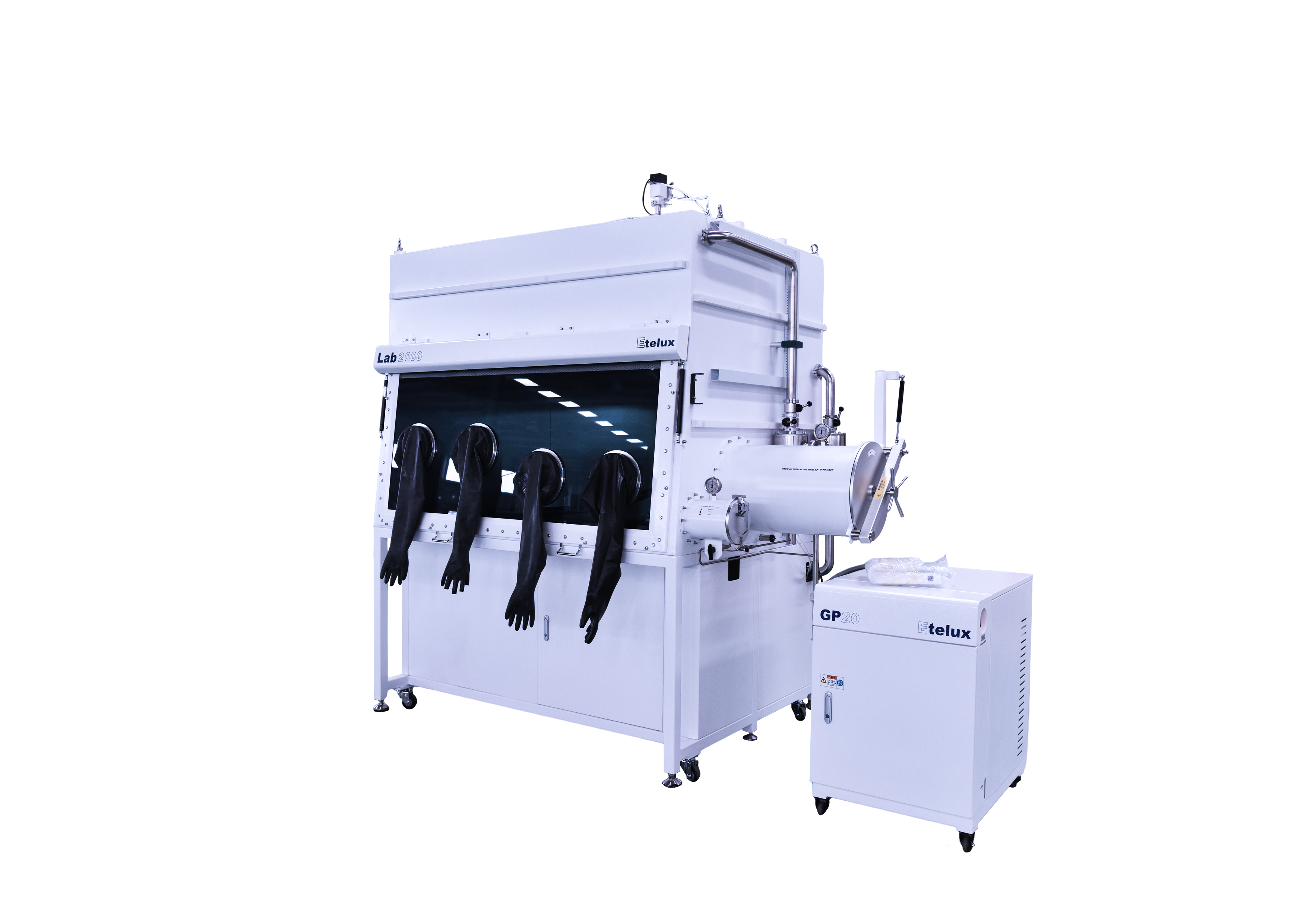

前掀窗上下双工位带除尘系统手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 1800mm×1370mm×1360mm | |
| 材质：全不锈钢结构（Type 304），厚度 3mm | ||
| 体积 | 3.3m³ | |
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 前窗 | 倾斜设计的操作面，可前掀开式用防激光1060波长的玻璃，耐磨、抗腐蚀、密封圈采用3/8英寸厚的0MEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金材质，耐有机气氛腐蚀 | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，耐腐蚀，抗老化，耐一定高温 | ||
| 箱压 | 使用时可保持一定的正负压力(-10mbar—10mbar), 超过一定压力，系统自动保护 | |
| 照明 | 配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | <0.001Vol%/h | |
| 其他说明 | 当箱体超过设定压力，泄压阀打开排气 | |
| 箱体设置多个标准KF-40 接口，并根据设计人员方案提供对应使用的接口及密封胶 | ||
| 钢结构支架，含脚轮高950 mm，安装有万向脚轮 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，大仓与手套箱之间采用法兰连接 |
| 尺寸 | 直径360mm，长600mm，采用自动阀门控制抽气、补气过程；可设置抽补气循环次数自动进行抽补气操作，节省了操作等待时间 | |
| 真空度 | ≤-0.1MPa(均带抽真空带显示)压力表选用德国Wika | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 直径150mm×300mm，小过渡舱为手动阀门控制抽补气 | |
| 真空度 | ≤-0.1MPa(均带抽真空带显示)压力表选用德国Wika | |
| 其他说明 | 大过渡舱配备可自由移动延伸抛光托盘；小过度仓配备可移动滑盘 | |
| 除尘系统 | ||
| 描述 | 配置高效除尘系统，除尘吸气口同时吸激光焊接处对烟雾粉尘进行有效除尘，过滤装置带可视前窗，方便滤芯的更换，动力装置为高速变频风机流量0-100m3/h 可调，德国 Siemens 微处理器控制 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
