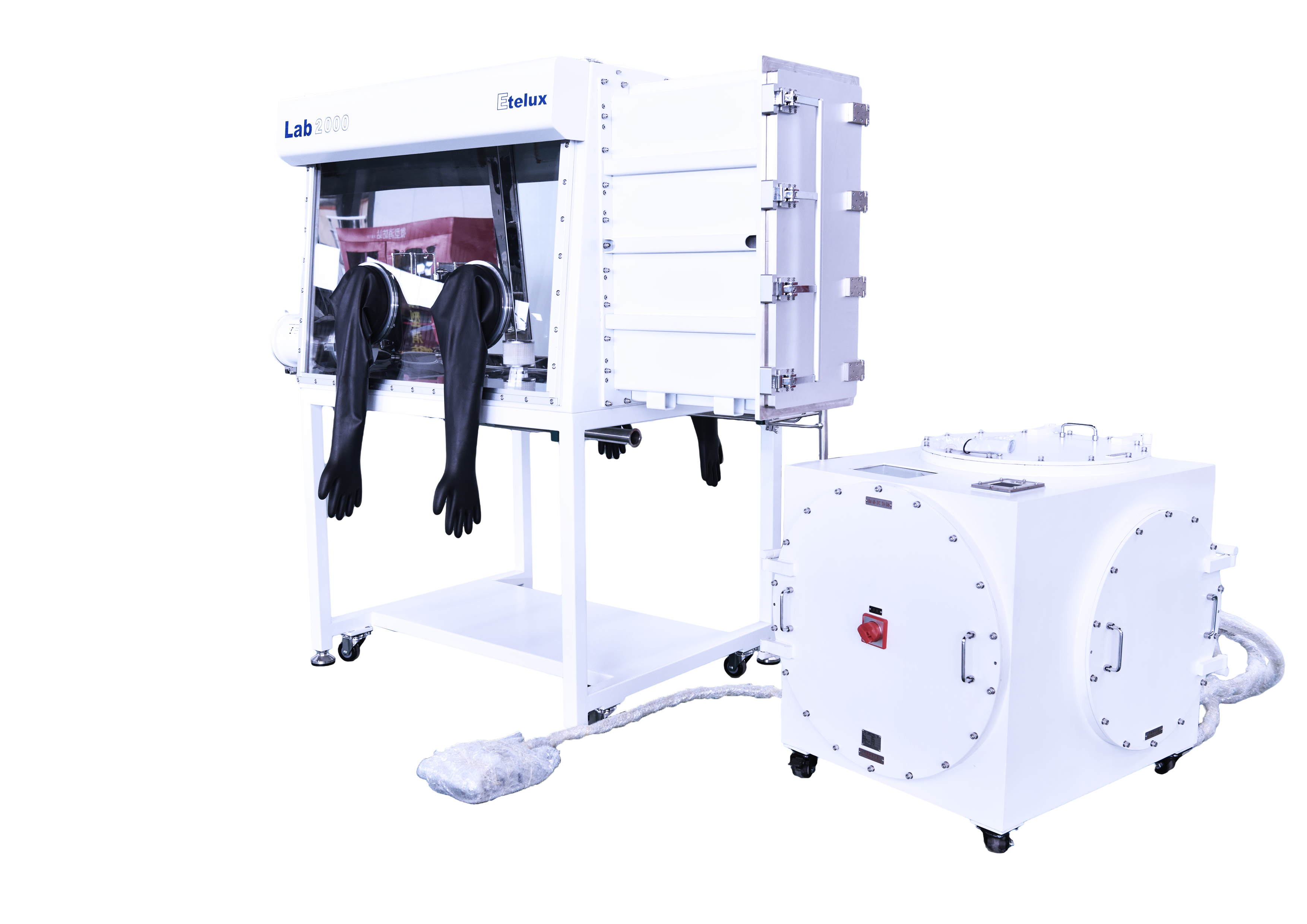

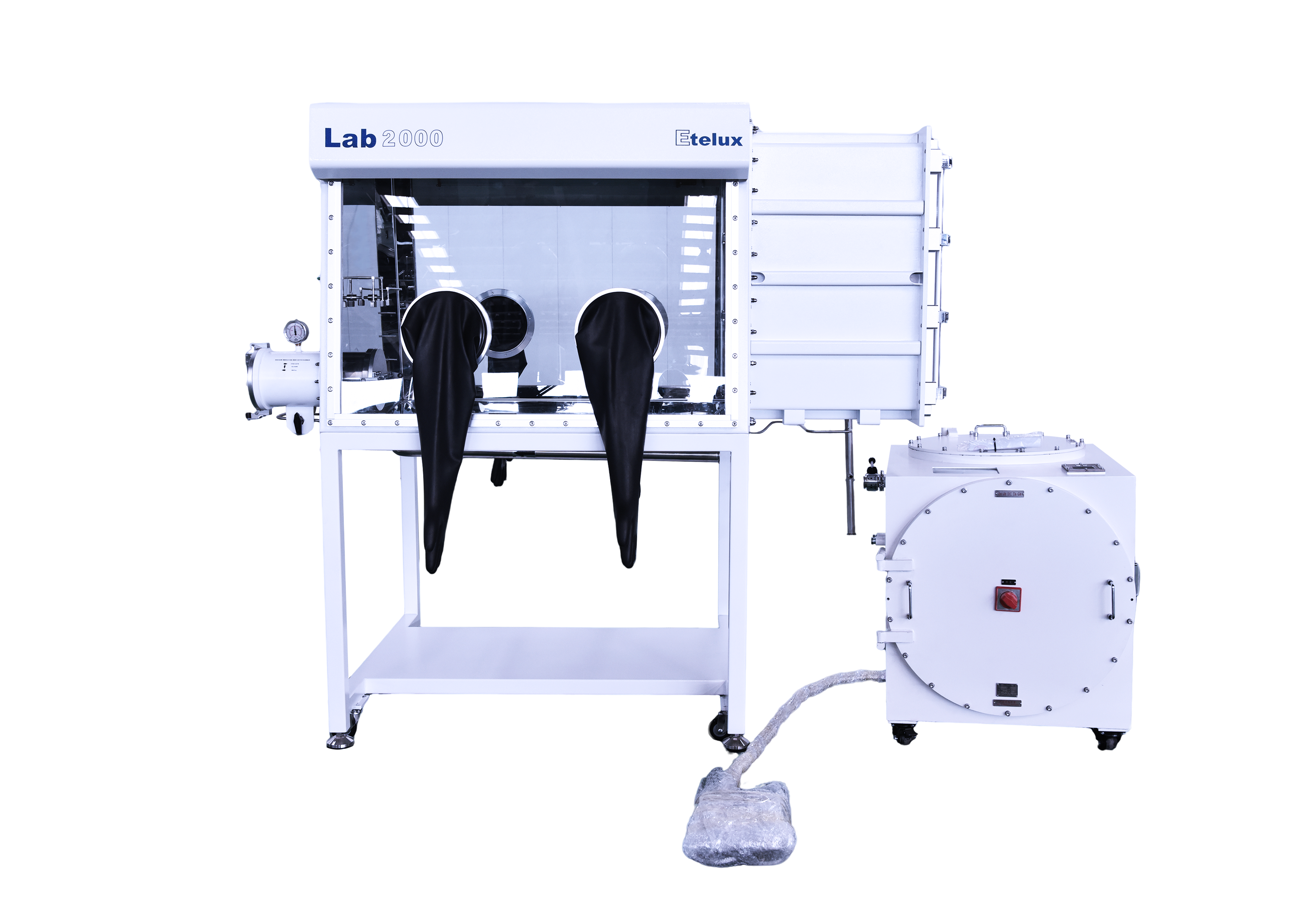

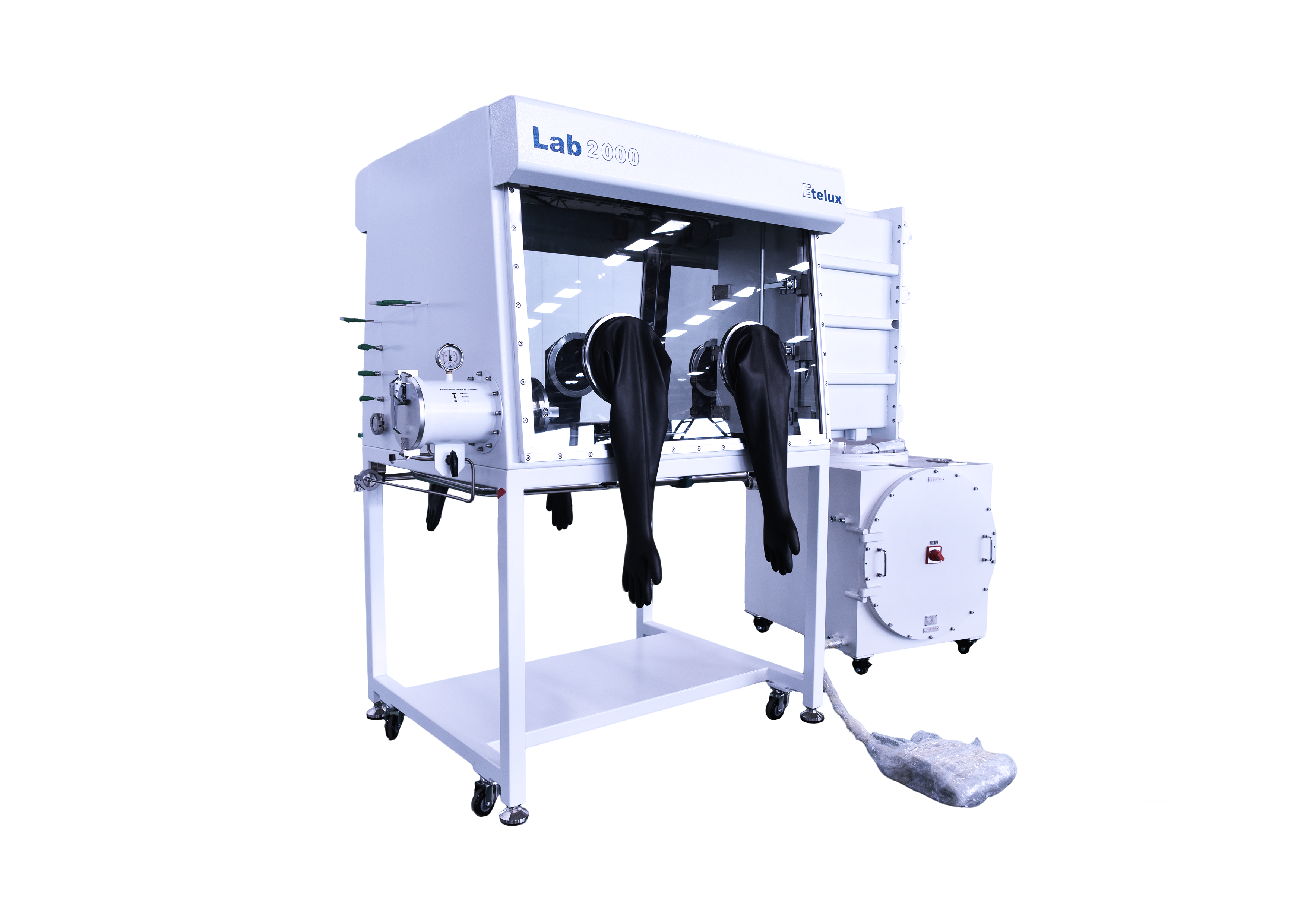

大矩形过渡舱防爆手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 1200mm×1000mm×900mm | |
| 材质：全不锈钢结构（Type 304），厚度 3mm， 内表面 :不锈钢拉丝处理外表面：喷塑，白色 | ||
| 体积 | 1.0m³ | |
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 前窗 | 倾斜的视窗，透明钢化安全玻璃，厚度8mm；玻璃视窗采用实芯0型圈(真空密封方式)法兰视窗结构，达到无泄漏 | |
| 手套口 | 8英寸 | |
| 材料为铝合金，原色氧化，O型圈密封 | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度：0.4mm | ||
| 箱压 | 箱体使用时可保持一定的压力 | |
| 照明 | LED灯，安装在每块玻璃窗前上方，具有漫反射功能 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 2套照明系统(防爆节能) | |
| 1个箱内电源接口 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 大矩形过渡仓（304 不锈钢），表面：内表面为拉丝处理，外表面喷塑(白色) |
| 尺寸 | 满足φ280，高度680的19L钢瓶进出，359*600*750mm，右侧；附件舱门：双门，铝合金材料，阳极氧化处理，厚度10mm | |
| 真空度 | (大、小右过度舱均要求抽真空带显示)真空表选择德国WIKA | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 直径150mm，长300mm，手动阀门控制抽气和补气 | |
| 真空度 | (大、小右过度舱均要求抽真空带显示)真空表选择德国WIKA | |
| 真空系统 | ||
| 描述 | 满足防爆且二级能效真空泵，带油雾过滤器，气振控制，可手动或通过 PLC启动，参考流量12m3/h, 可对过渡仓抽真空，并保持箱体压力平衡，真空泵 极限真空度≤2x10⁻1pa 。( 需提供真空泵详细技术参数、图纸等，试机所需的备品备件等 ) | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-500ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 快换有机溶剂吸附器 | ||
| 描述 | 快换有机溶剂吸附器循环气体可首先通过吸附器，吸附挥发的有机溶剂气氛。位于净化系统内部， 尺寸：直径230mm，高度410mm，材料：3mm厚的304不锈钢，填充7.3kg活性炭，与主循环管道串联，配有KF40进料口和出料口，配有三通球阀，可对有机溶剂吸附器进行抽气补气，便于更换后对其清洗 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
