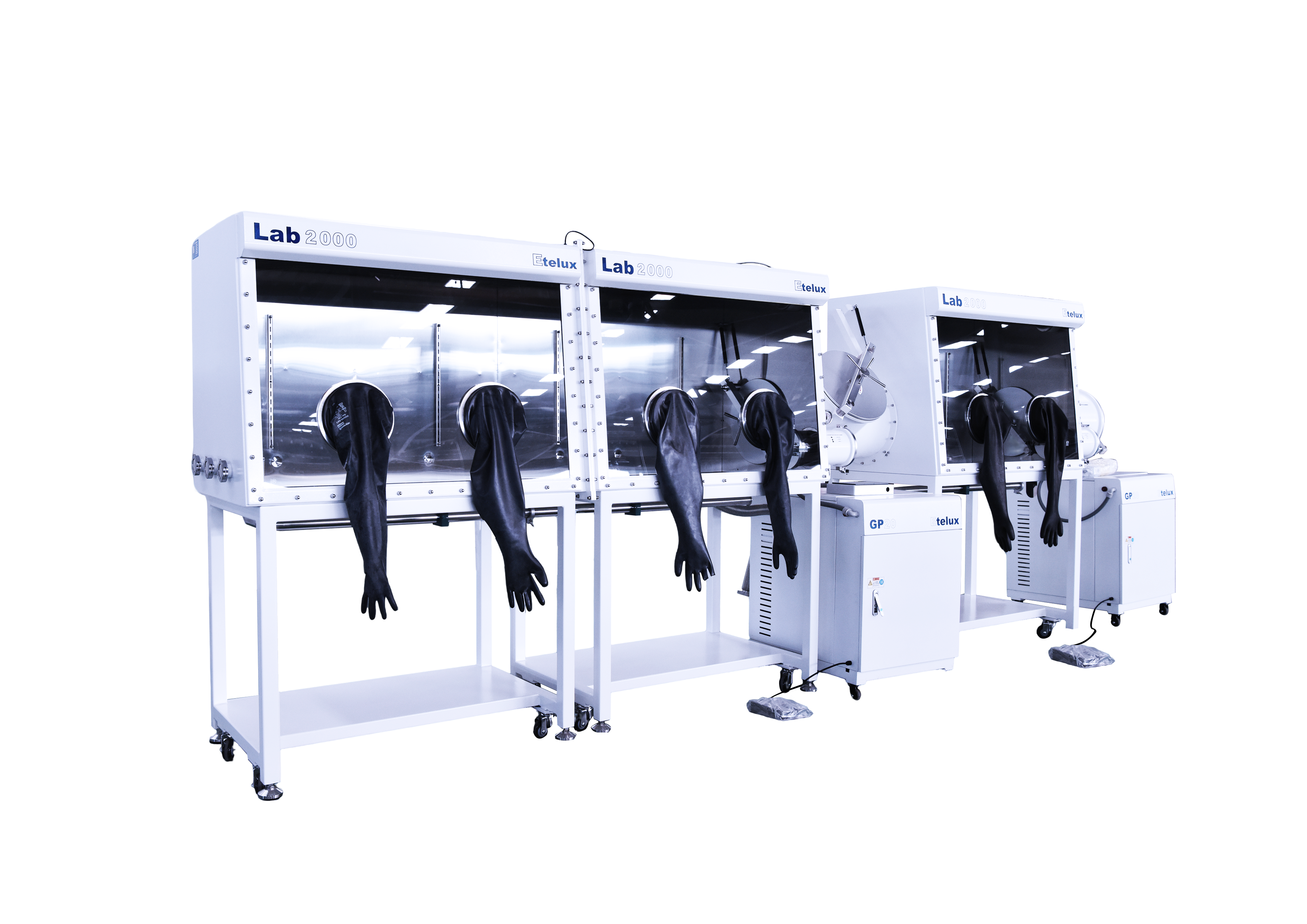

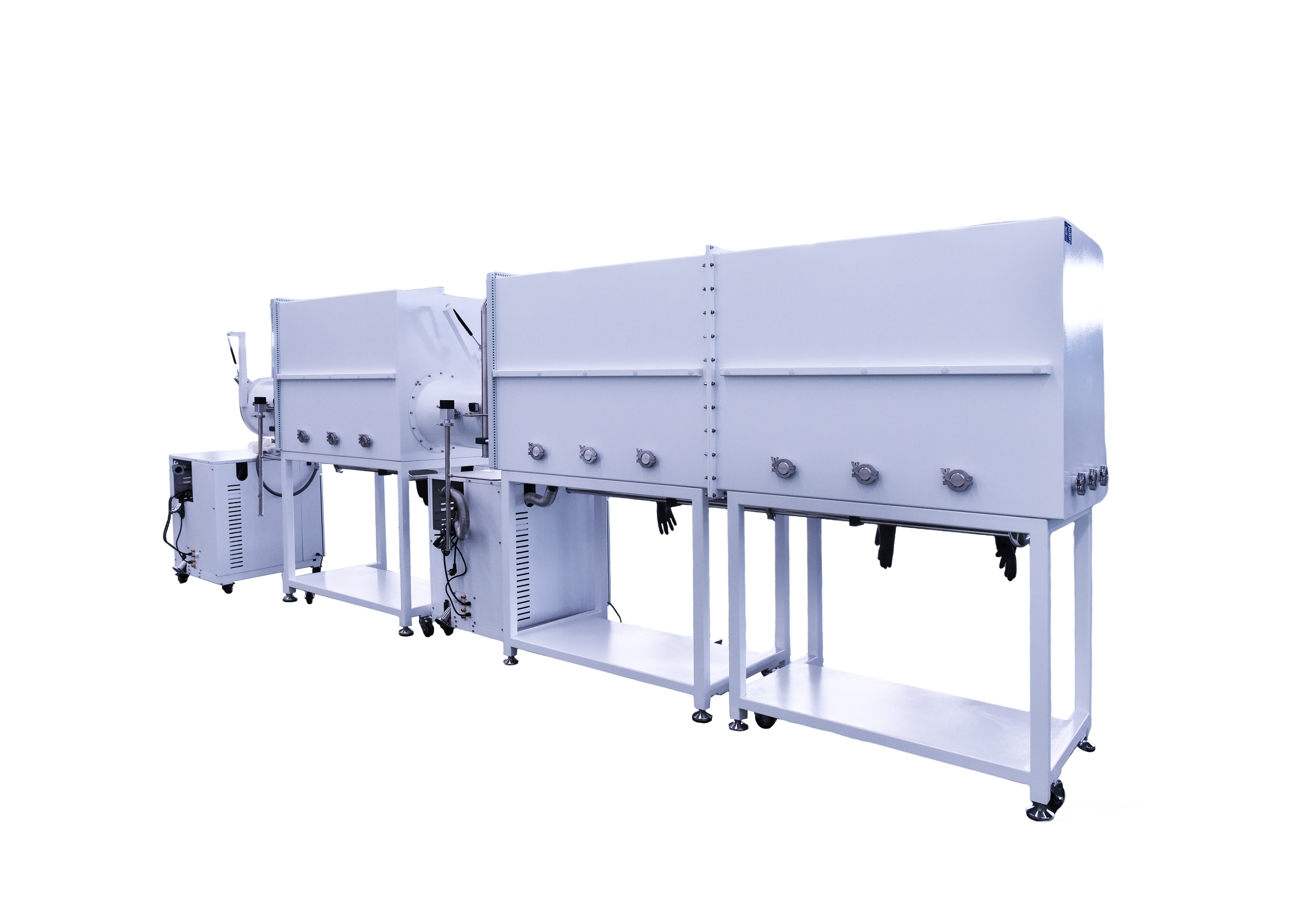

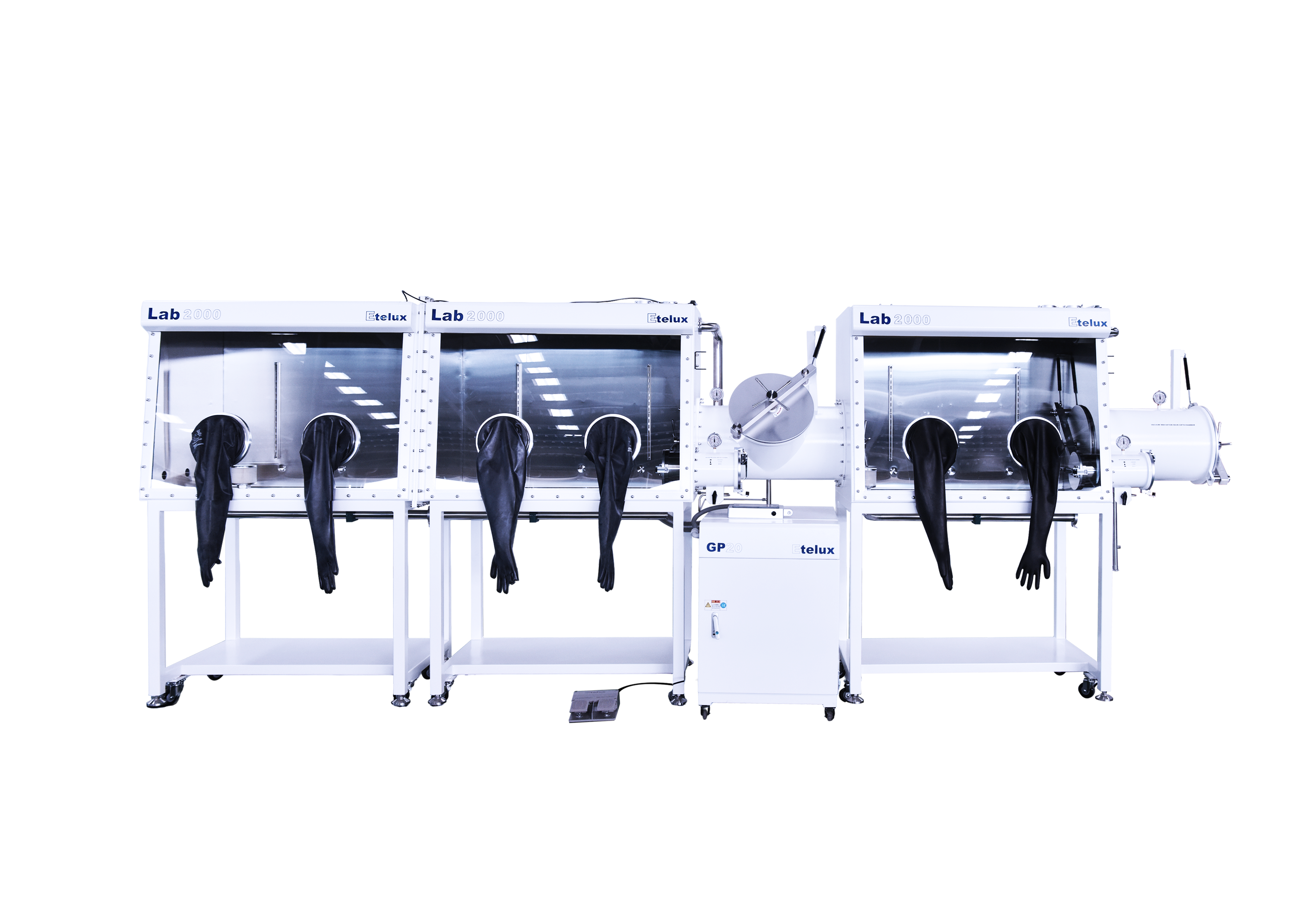

左右分区三工位T型过渡舱连接手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 1500mm+1500mm×750mm×900mm | |
| 材质：全不锈钢结构（Type 304），厚度 3mm，内表面拉丝处理，外表面喷塑 | ||
| 体积 | 2.0m³ | |
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好，三元乙丙材质密封圈 | |
| 手套口 | 8英寸 | |
| 直径 220mm，硬铝合金材质（阳极氧化铝腐蚀处理），耐有机气氛腐蚀 | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，耐腐蚀，抗老化，耐一定高温 | ||
| 箱压 | 采用微差压力控制系统（有效地自动控制手套箱的压力） | |
| 照明 | 配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | 0.001vol%/h | |
| 其他说明 | 箱体内预置1个4组的五孔电源接线板（电源：220V±10%，50Hz±10%） | |
| 箱体内设有2层可调搁物架 | ||
| 箱体设置5个标准KF40接口 | ||
| 含万向脚轮，高 950mm。脚轮具有调平、移动、固定等功能 | ||
| 过渡舱（三元乙丙密封圈） | ||
| 大过渡舱 | 材料 | 圆柱形（Type 304不锈钢），与手套箱连接，大舱通过阀门控制抽气和补气 |
| 尺寸 | 直径360mm，长600mm大过渡舱（右边操作），活塞门，过渡舱内有可滑动托盘，抛光 | |
| 真空度 | ≤-0.1MPa(大、小过渡舱均要求抽真空带显示)，真空压力表选用德国 Wika | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 规格为：Ф150mm×330mm | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示)真空表选择德国WIKA | |
| 其他说明 | 不锈钢材质，可自由移动延伸(大过渡舱配置) | |
| 清洗系统 | ||
| 描述 | 箱内气体自动清洗功能，用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间时自动停止 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，可有效去除系统挥发出来的溶剂，媒介主要为优质高效活性碳。（如需特殊吸附，可另选其他材料） 该系统填装料为经过水洗烘干的高效优质活性炭，填装量为7KG，在柱子的上下方有KF40接口，方便换料，更换材料时不影响手套箱的使用和氛围，用户经培训后可自行换料 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
