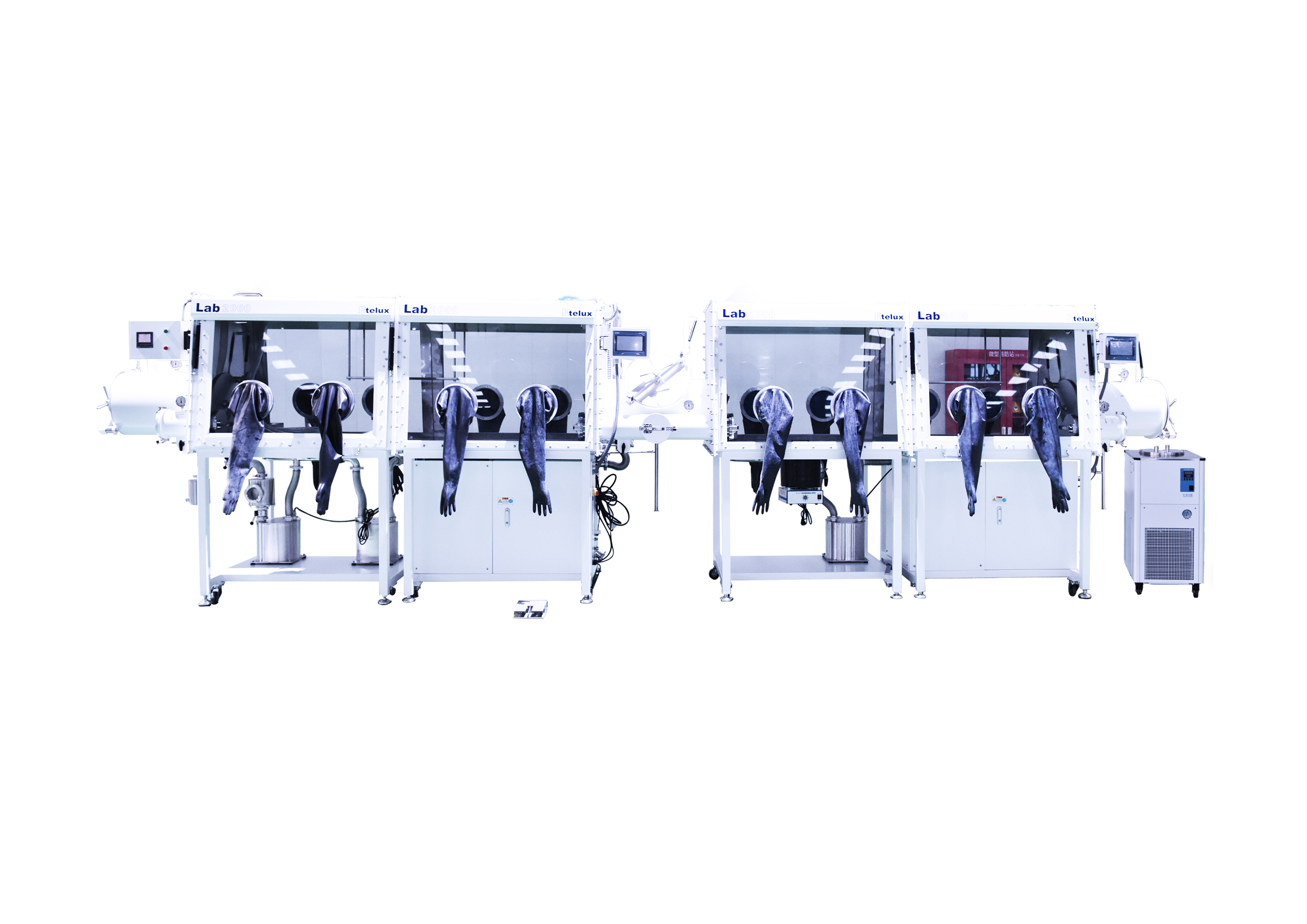

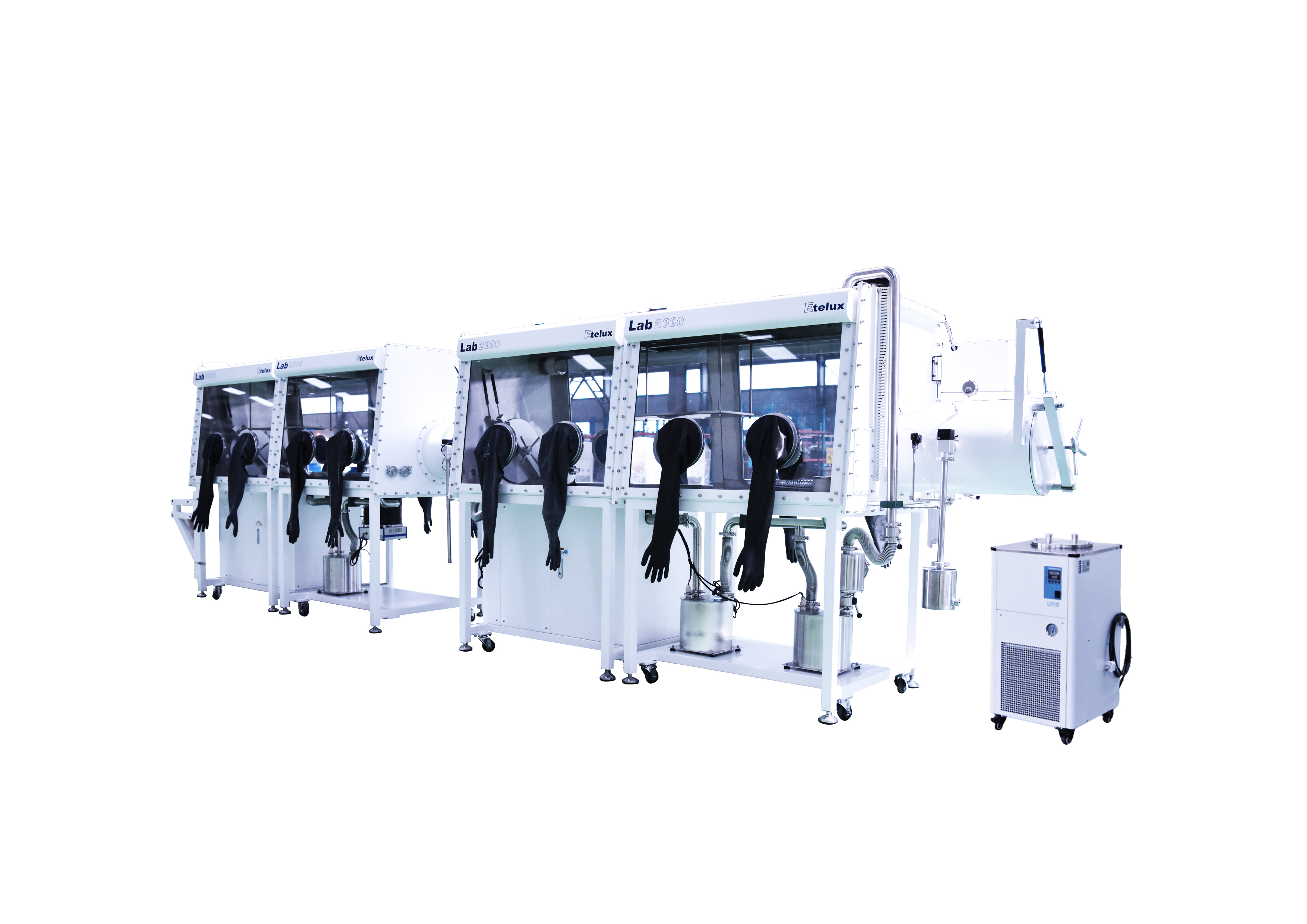

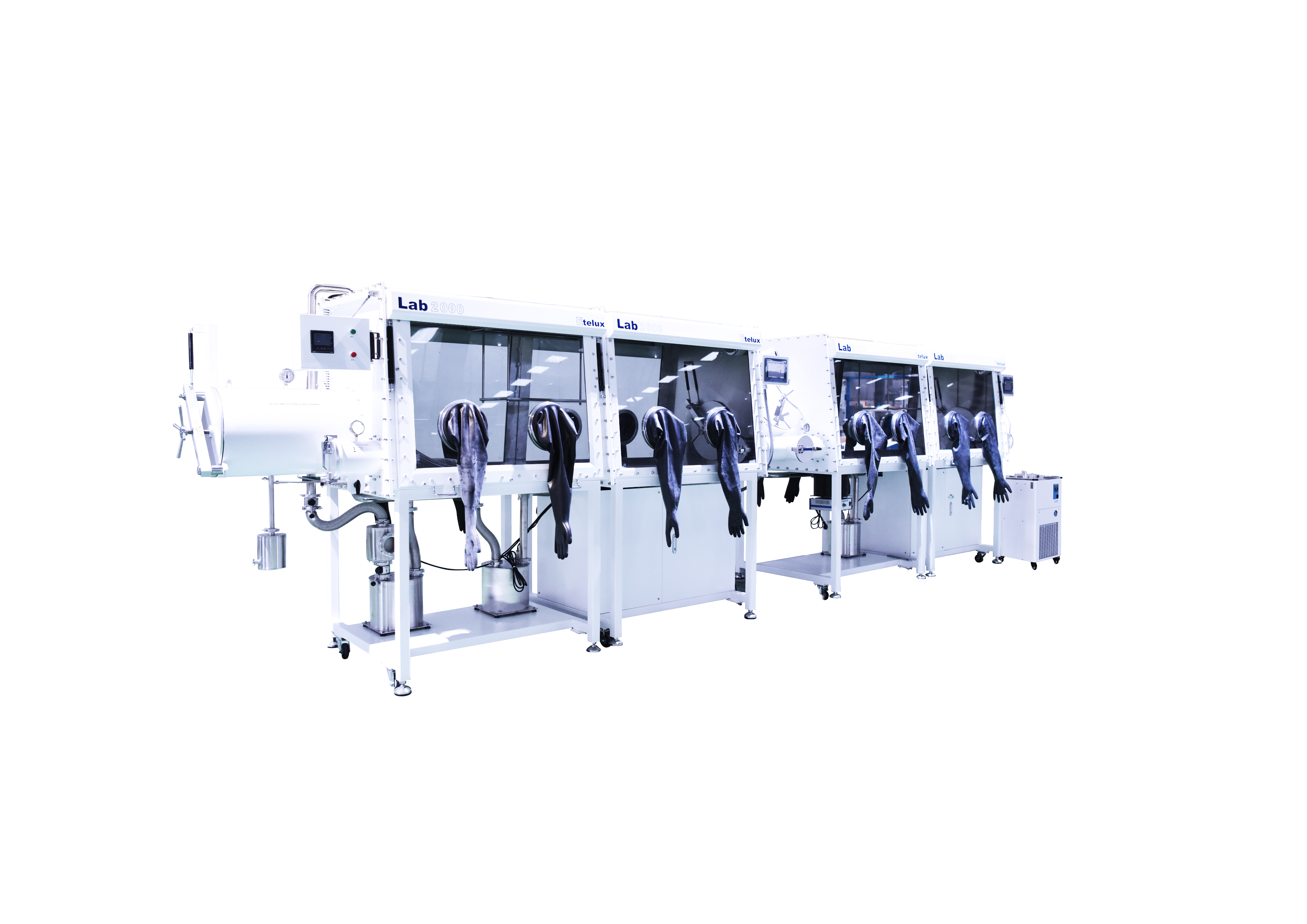

干湿两用硫化物电解质制备手套箱系统
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 右侧（湿法）箱体尺寸：2400mm×900mm× 1000mm双面 左侧（干法）箱体尺寸：2400mm×900mm × 1000mm双面 左右箱体通过 T 型过渡仓连接。端面均可扩展 | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 4.3m³ | |
| 前窗 | 两边各有一节可掀起的倾斜设计的操作面（靠近大仓那边），可拆卸的8mm 安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、 密封圈采用 3/8 英寸厚的 OMEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口（经过防腐蚀处理，阳极氧化铝），口径 220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 左、右箱体内设有 1 层吊装搁物架个，可前后左右移动 | |
| 箱体内设有多孔电源接线板（电源：220V±10% 50Hz±10%） | ||
| 箱体可设置6 个标准KF-40接口 | ||
| 左侧箱体侧面和顶部预留一个可拆卸备用穿线板，左侧预留一个穿线板，板上预留接口和航插数量待客户提供 | ||
| 右边箱体底部预置一个低温冷阱，温度范围-5℃到 -10℃ , 尺寸直径 159mm*200mm 高，顶端带盖板 | ||
| 右侧出气管道做制冷套，冷凝回收气体中存在的微量有机溶剂，预留排液口及储液罐 | ||
| 左侧箱体底部安装除尘 | ||
| 过渡舱（200 °烘箱）左侧 | ||
| 大过渡舱 | 材料 | 圆柱形（304 不锈钢），与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径 360mm，长 600mm 烘箱，活塞门内附反射屏，过渡舱内有可滑动托盘，抛光 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 规格为：直径 150mm，长 300mm， 手动阀门控制抽气和补气 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 加热说明 | 加热温度 | 常温-200℃ |
| 加热方式 | 加热丝内部加热 | |
| 控温精度 | ±2℃ | |
| 控温方式 | PID 控制 | |
| 其他说明 | 不锈钢 260mm×580mm，可自由移动延伸(大过渡舱配置) | |
| 标准过渡舱（右侧预留） | ||
| 其他说明 | 直径 360mm，长600mm，小过渡舱，规格为：直径 150mm，长 300mm，手动阀门控制抽气和补气 | |
| T 型大小舱（两箱体中间） | ||
| 描述 | 材料 | 圆柱形（304 不锈钢），与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径 360mm，长 700mm，三门设计，过渡舱内有可滑动托盘，抛光 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 其他说明 | 托盘：不锈钢 260mm×650mm，可在两箱体之间自由移动延伸 设置 T 型小过渡仓一个，直径 150mm，长 700mm， 手动阀门控制抽气和补气 | |
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧快速箱体自动清洗 箱体自动清洗阀门至箱体管道集成处采用 KF25 含钢丝朔料管牢固连接，外部接口 KF25 宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，媒介主要为优质高效活性碳和防止氢氟酸形成的负载金属氧化物的4A分子筛。有机溶剂吸附系统填装量为7KG，在柱子的上下方有 KF40 接口，方便换料，用户可自行换料 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
