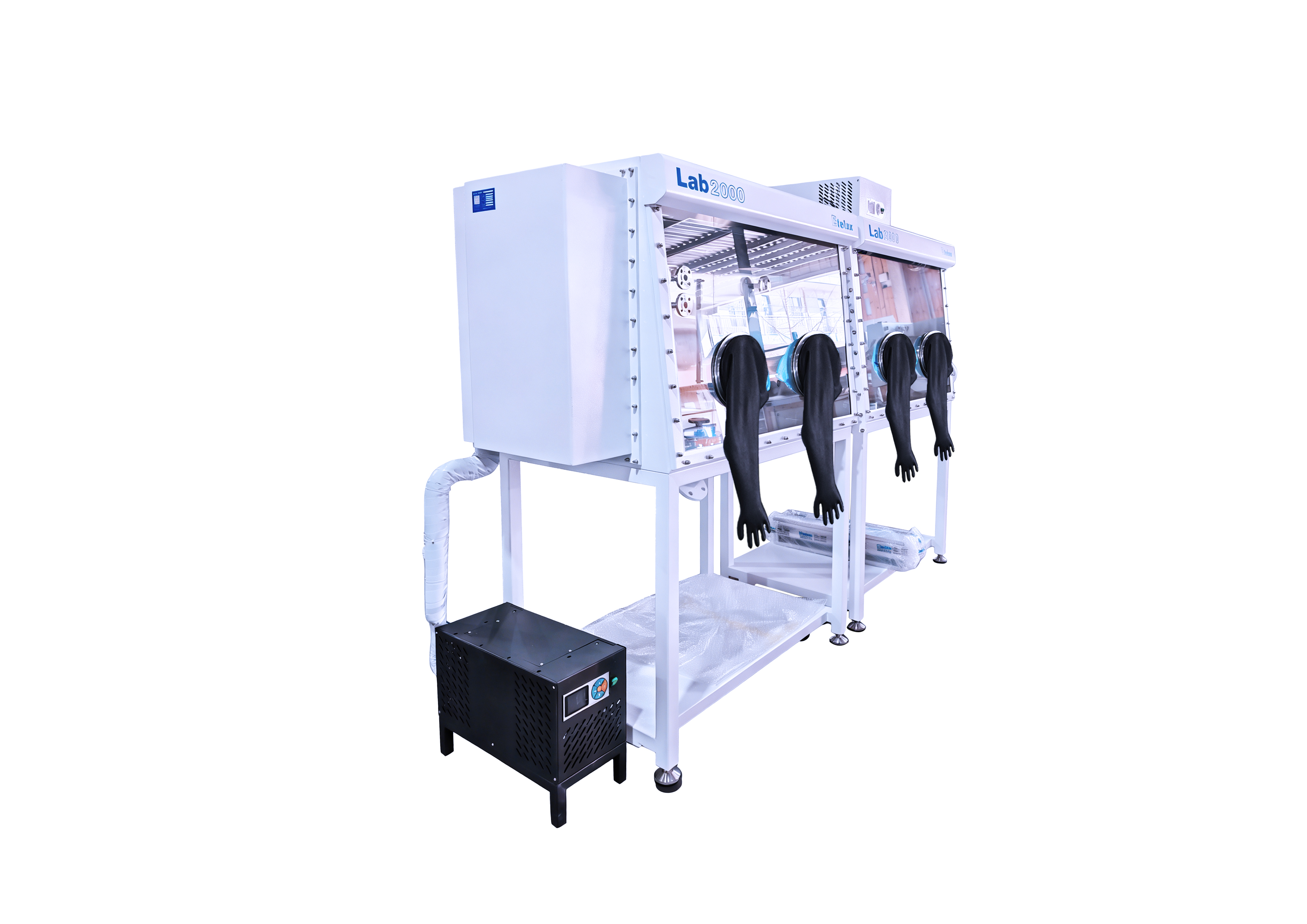

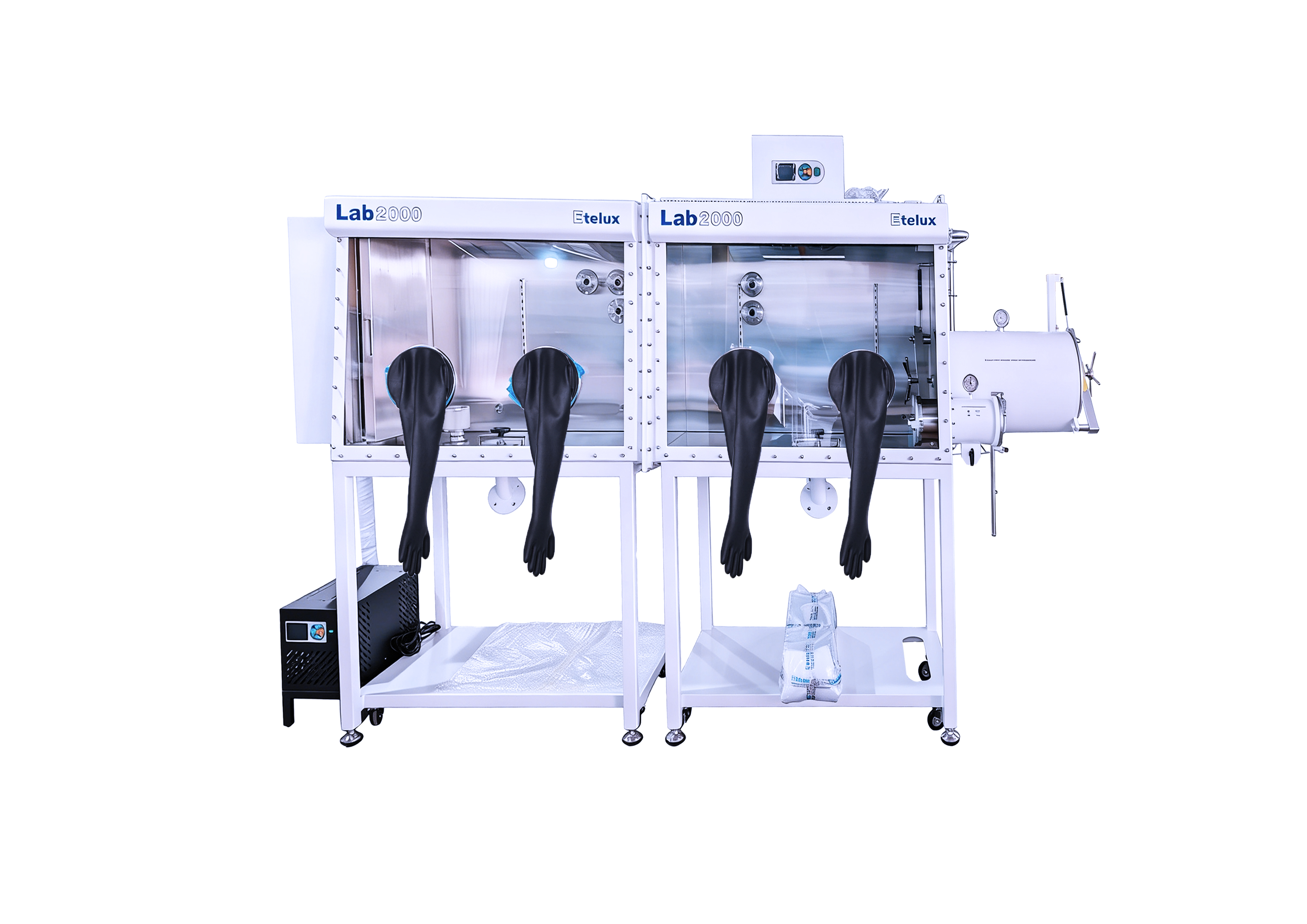

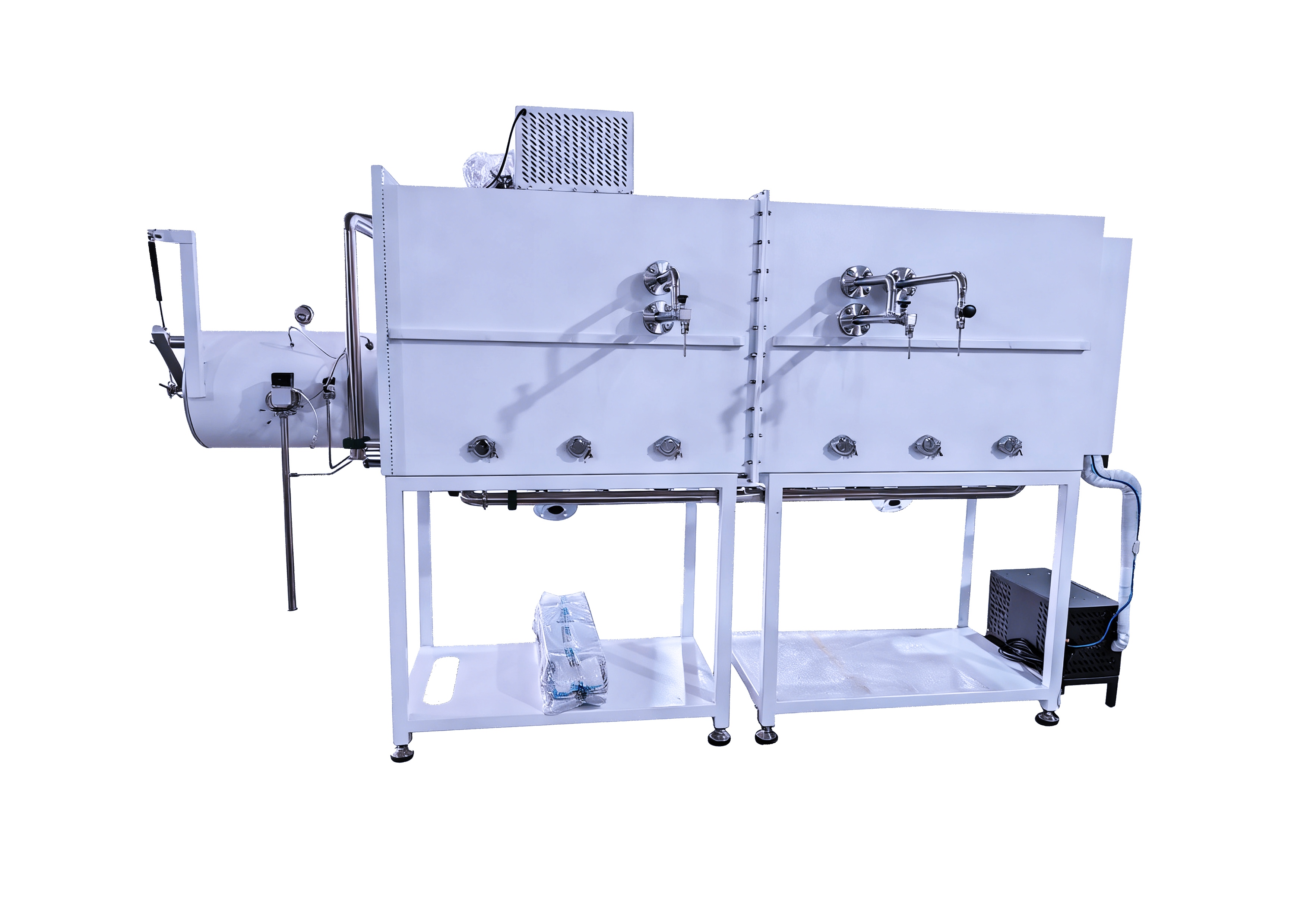

集成工业空调内嵌冰箱双舱双工位手套箱系统

  • 集成工业空调内嵌冰箱双舱双工位手套箱系统

    集成高精度工业级温湿度控制系统,能主动、精确地控制整个手套箱内部工作空间的温度和相对湿度;集成于箱体内部或通过过渡舱连接的专业低温存储设备,用于在惰性气氛下保存对温度和水氧都敏感的材料。双舱体提供两个独立、并行的操作空间,支持双人同时作业或工艺流程分步并行,极大提升效率。通过同时精密控制 “气氛、温度、湿度、流程” 四大核心变量,为前沿科技创新提供了可重复、高效率、高保真的实验环境

  • 应用领域

创新功能

专有技术

    专利模块   伊特克斯专利双O型密封圈法兰视窗特点及优势

    (专利号码CN104260114B):

            视窗法兰采用整体厚不锈钢板激光切割成整体强度高,耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽,采用大型龙门加工中心一次加工成型,开双燕尾密封

    槽,密封支撑面及密封槽底面平面度<0.05毫米/米。

            法兰视窗与箱体采用冷却连续焊接方式,严格整体无损探伤检测焊缝,焊接处无泄漏。

            采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式,里边密封圈无接缝,外边密封圈无接缝,双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果,箱体泄漏率<0.0005vol%/h,达到无泄漏的效果。


下载PDF

可选配置

相关视频



详细参数

箱体
描述尺寸:2400mm×900mm×750mm
全不锈钢结构(Type 304),厚度 3mm
体积1.6m³
前窗倾斜设计的操作面,可拆卸的8mm安全钢化玻璃前窗,耐磨、抗腐蚀、透光性好、前窗采用0型密封圈法兰视窗,
密封圈为3/8英寸厚的OMEGA密封圈,贴防腐蚀膜
手套口8英寸
硬铝合金手套口(经过防腐蚀处理,阳极氧化铝,耐电解液及有机溶剂腐蚀),口径220mm
手套材料:丁基橡胶美国原装进口
厚度 0.4mm
照明箱体配置有防反射的照明节能灯,光线柔和
泄漏率≤0.001vol%/h
过滤器孔径0.3μm
其他说明箱体内设有陈列板2层可调搁物架(后置式)
箱体内设有多孔电源接线板(电源:220 V±10%50Hz±10%)
箱体可设置3个标准KF-40接口
钢结构支架,安装有万向脚轮
过渡舱
烘箱材料截面为圆形,材质304不锈钢
尺寸φ360*600mm,配有滑轨可延伸式转接盘
加热方式加热丝内部加热
其他说明舱内加热区温度均匀性≤±5℃,当温度稳定后烘箱内加热区温度与设定温度相差: ≤±5°
最高加热温度150±5℃
温控仪显示精度:≤±2°
加热舱外需有水冷隔热保温层,外壁温度≤50℃,并保证维修和更换方便
加热舱的内外门均采用多层隔热,门采用斜拉式
舱体温控智能化数字式温控仪表,实现自动均匀升温和保温等功能;具有超温故障报警和自动断电功能
真空度真空度≤1bar  (大、小右过度舱均要求抽真空带显示)
小过渡舱材料不锈钢 type 304 (1.4301),厚度2mm
尺寸直径150mm,长 300mm,手动阀门控制抽气和补气;
真空度真空度≤1bar  (大、小右过度舱均要求抽真空带显示)
清洗系统
描述自动气控电镀板;箱内气体自动清洗功能用户设定清洗时间,再触摸屏上点触启动按键,系统将开始清洗箱体,到设定的时间是自动停止。增加真空泵启停时间控制
自动箱体清洗功能。不同性质的气体环境更换及误操作进水控制:用户可以选择自动循环功能,把手套箱内的氧含量维持在用户的规定范围之内、氧后快速箱体自动清洗。 箱体自动清晰阀门至箱体管道集成处要KF25含钢丝朔料管牢固连接,外部KF25宝塔接头
分析仪
氧气分析仪型号(国外进口)品牌:美国Avcray(电化学)非国产或国内组装,第三方数据保证可信性
尺寸205 mm(L) x 80 mm(W) x 60 mm(H)
测量范围0-1000Ppm
其他氧分析仪GE oxy.IQ™ Oxygen Transmitter
水分分析仪型号(国外进口)品牌:英国MICHELL/(依照客户使用环境决定)非国产或国内组装,第三方数据保证可信性
尺寸205 mm(L) x 80 mm(W) x 60 mm(H)
测量范围0-1000ppm
其他水分析仪GE VeriDri™ Dew-Point Transmitter
溶剂净化系统
描述为防止有机溶剂对净化柱的影响,串联一个溶剂柱到手套箱系统中,可有效去除系统挥发出来的溶剂,媒介主要为优质高效活性碳。有机溶剂吸附系统填装料为经过水洗烘干的高效活性炭,填装量为5KG,安装于箱子底部,在柱子的上下方有KF40接口,方便换料,用户可自行换料。
真空系统
描述真空泵选用英国 Edwards 真空泵,型号 RV12泵,抽速12m³/h,极 限 真 空 2x10³ 毫巴。
可分别对过渡舱进行抽真空,并可实现随时单独控制。(国外进口)
增加配置
内嵌式冰箱安装在手套箱左侧,冰箱内部容积30L,需低温保存的实验材料可放在内部,温度可达到 -30℃,温度精度±1摄氏度,冰箱压缩机放在冰箱下面,与箱体脱离
工业空调箱体温度在20-26℃可调,温度精度±1摄氏度,自动控制温度,工业空调安装在箱体顶部
其他说明
产品认证ISO9001认证、CE认证、UL认证
质保期一年质保期,终身维修
应用注意事项详情参阅说明书危险、警告、注意等条款
