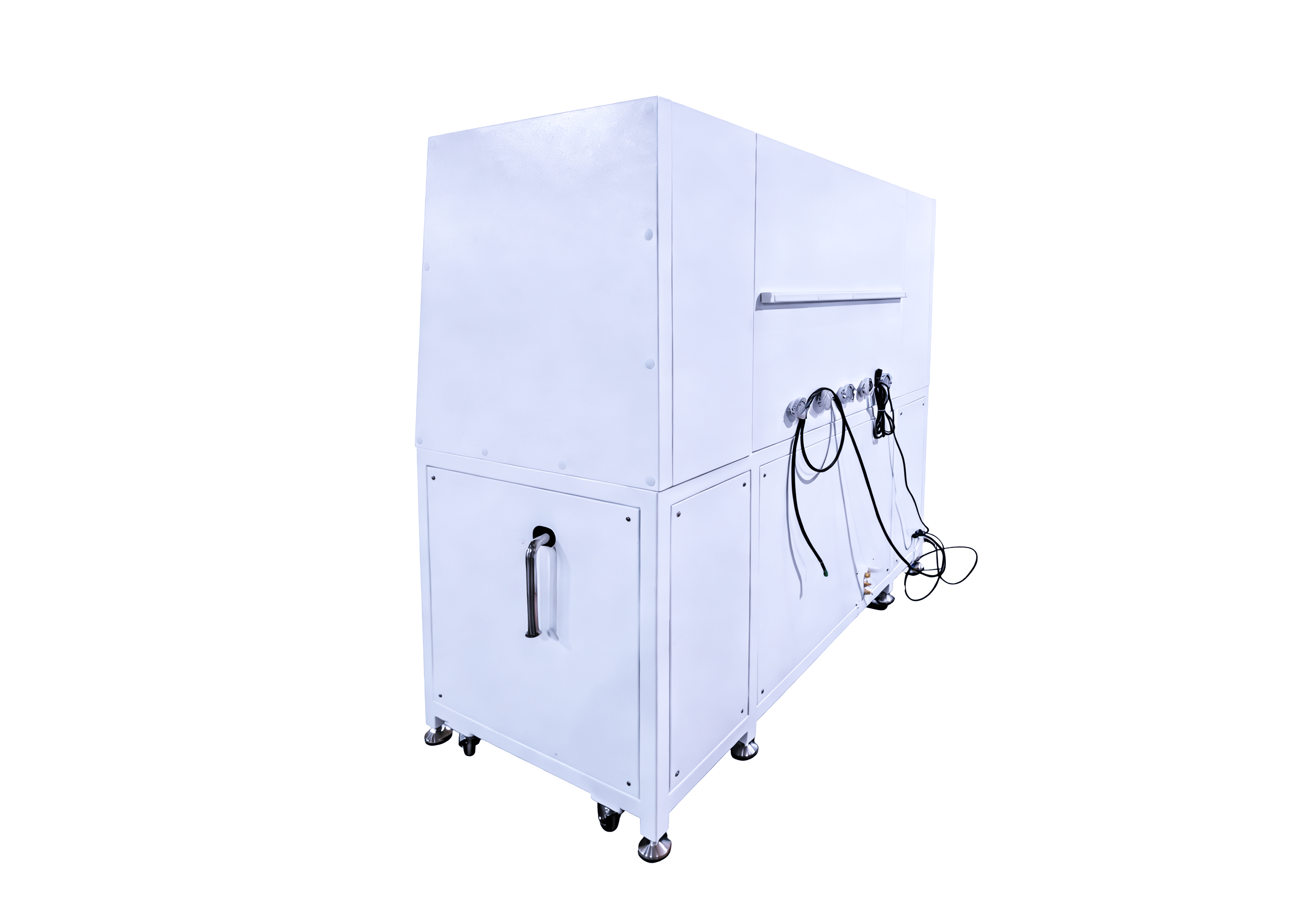

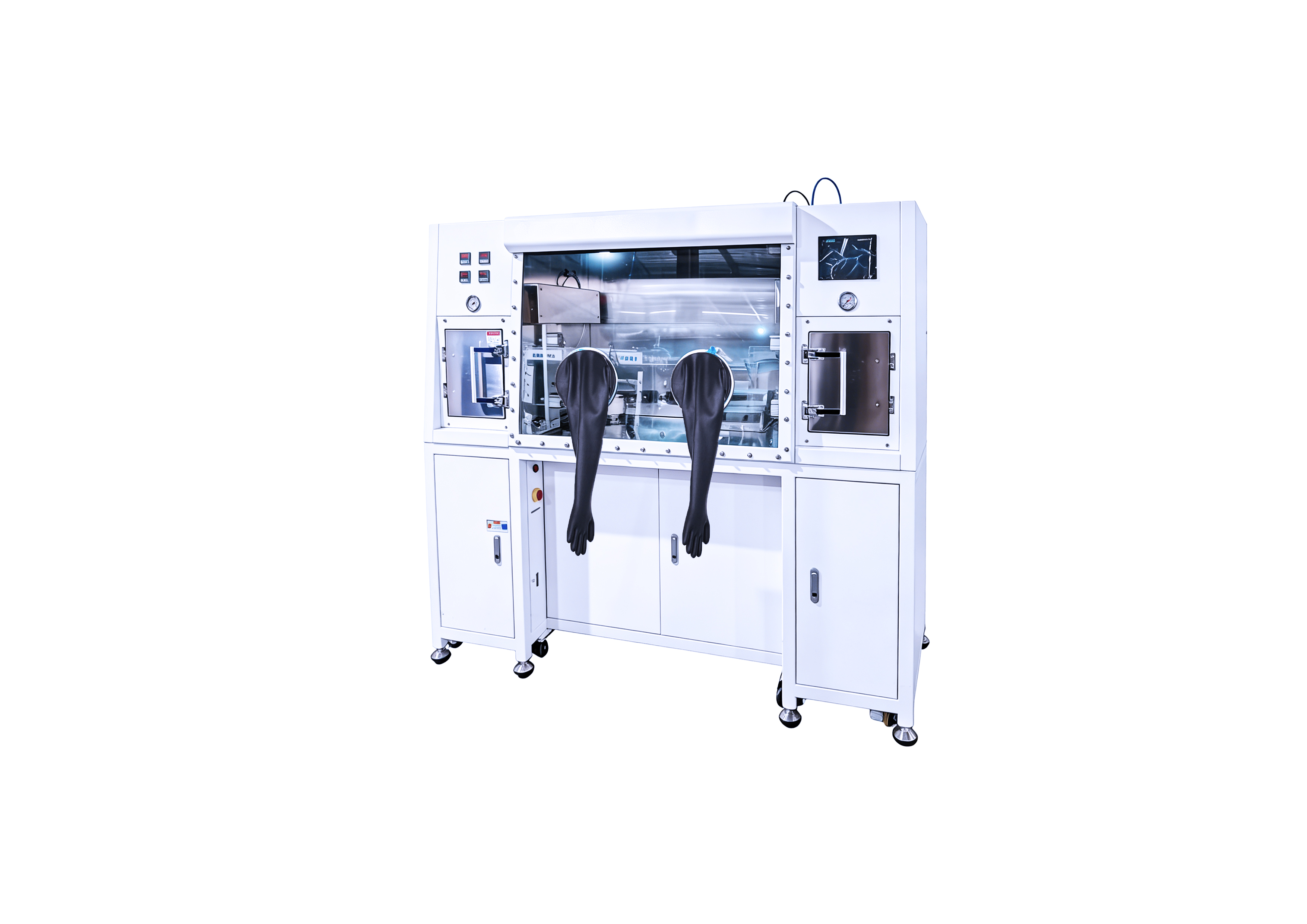

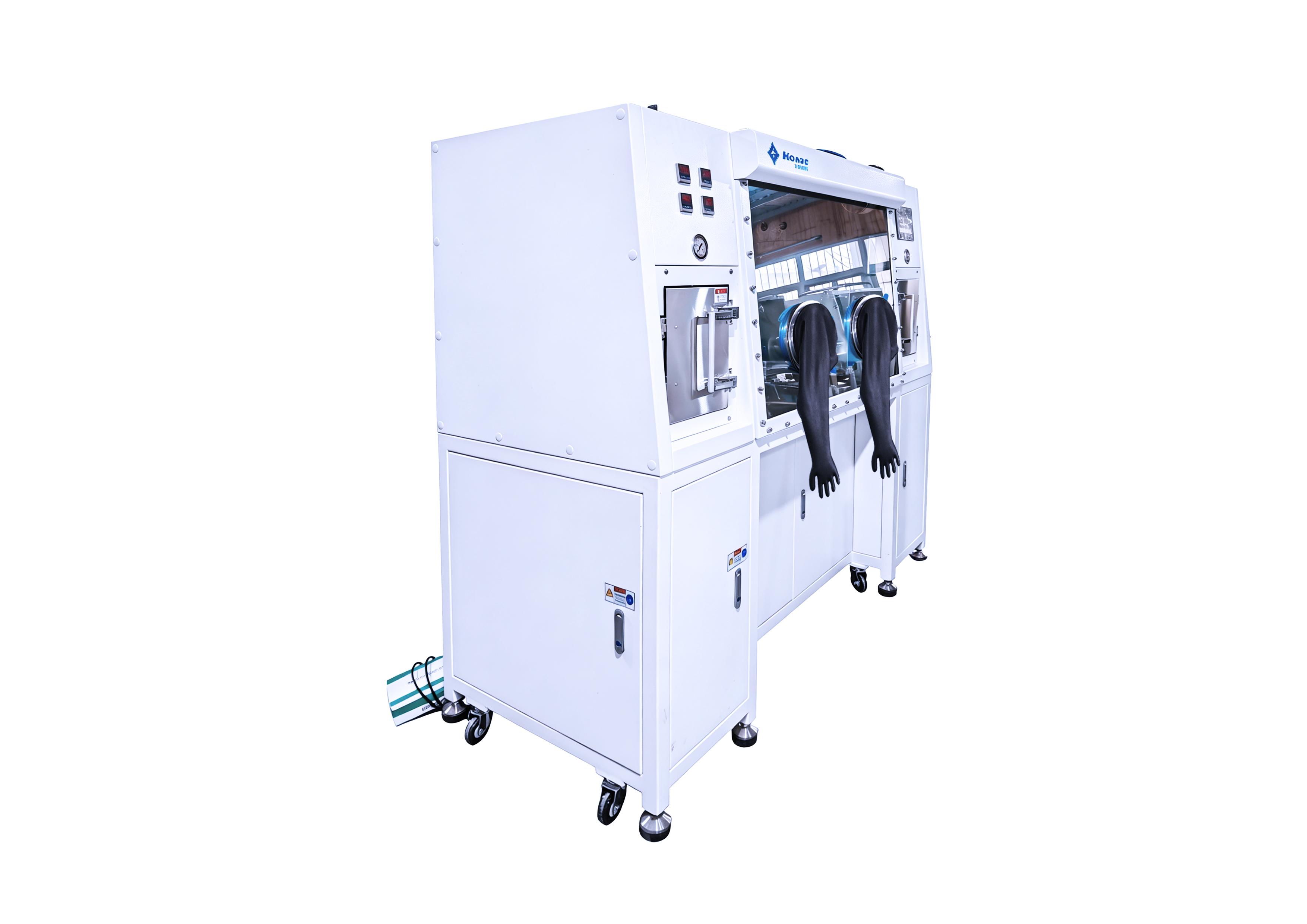

整体封装带烘箱平行封焊手套箱系统
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1200mm×900mm×750mm | |
| 全不锈钢结构(Type 304)，厚度3mm | ||
| 体积 | 0.8m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好 密封圈采用3/8英寸厚的OMEGA密封圈，贴防腐蚀膜 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 箱体内设有陈列板2层搁物架 | |
| 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | ||
| 箱体可设置3个标准KF-40接口 | ||
| 使用时可保持一定的正负压力(-10mbar-10mbar) | ||
| 钢结构支架，含脚轮高950mm，安装有万向脚轮 | ||
| 箱体底部平行缝焊机接口(按客户要求开孔) | ||
| 过渡舱 | ||
| 方形加热过渡舱 | 材料 | 方形前开门(304不锈钢)，与手套箱左侧连接 |
| 尺寸 | 真空炉内部尺寸350×350×350mm | |
| 其他说明 | 三层托盘温度0-170度，通过PLC实现升温、保温、降温时间过程。参数可以自由设定；控温精度：±2℃ | |
| 方形过渡舱 | 材料 | 方形前开门(304不锈钢)，与手套箱左侧连接 |
| 尺寸 | 真空炉内部尺寸350×350×350mmm | |
| 其他说明 | 三层托盘 | |
| 控制系统 | ||
| 描述 | 方式 | 包括自诊断、断电自启动特性，具备压力控制和自适应功能。自动控制、循环控制、密码保护、 真空室控制采用LCD 显示。单元控制采用西门子PLC 触摸屏 |
| 压力控制 | 控制箱体、过渡舱的压力在某一设定值 | |
| 脚踏板 | 可控制手套箱的压力、方便操作 | |
| 其他 | 用户可以在+12.5至-12.5毫巴之间任意设定工作压力区间， PLC 将自动调控箱体压力在设定范围内。 工作压力区间的默认值为-1至+3毫巴。 箱压大于12毫巴时，PLC 自动开启安全阀泄压，保护手套、设备和箱体内的材料。 使用脚踏开关，对箱压进行微调。 | |
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧后快速箱体自动清洗。 箱体自动清晰阀门至箱体管道集成处要KF25含钢丝朔料管牢固连接，外部KF25宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | 美国Avcray(AF-360Z) |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌:英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 真空系统 | ||
| 描述 | 鲍斯真空干泵IDSP10 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
