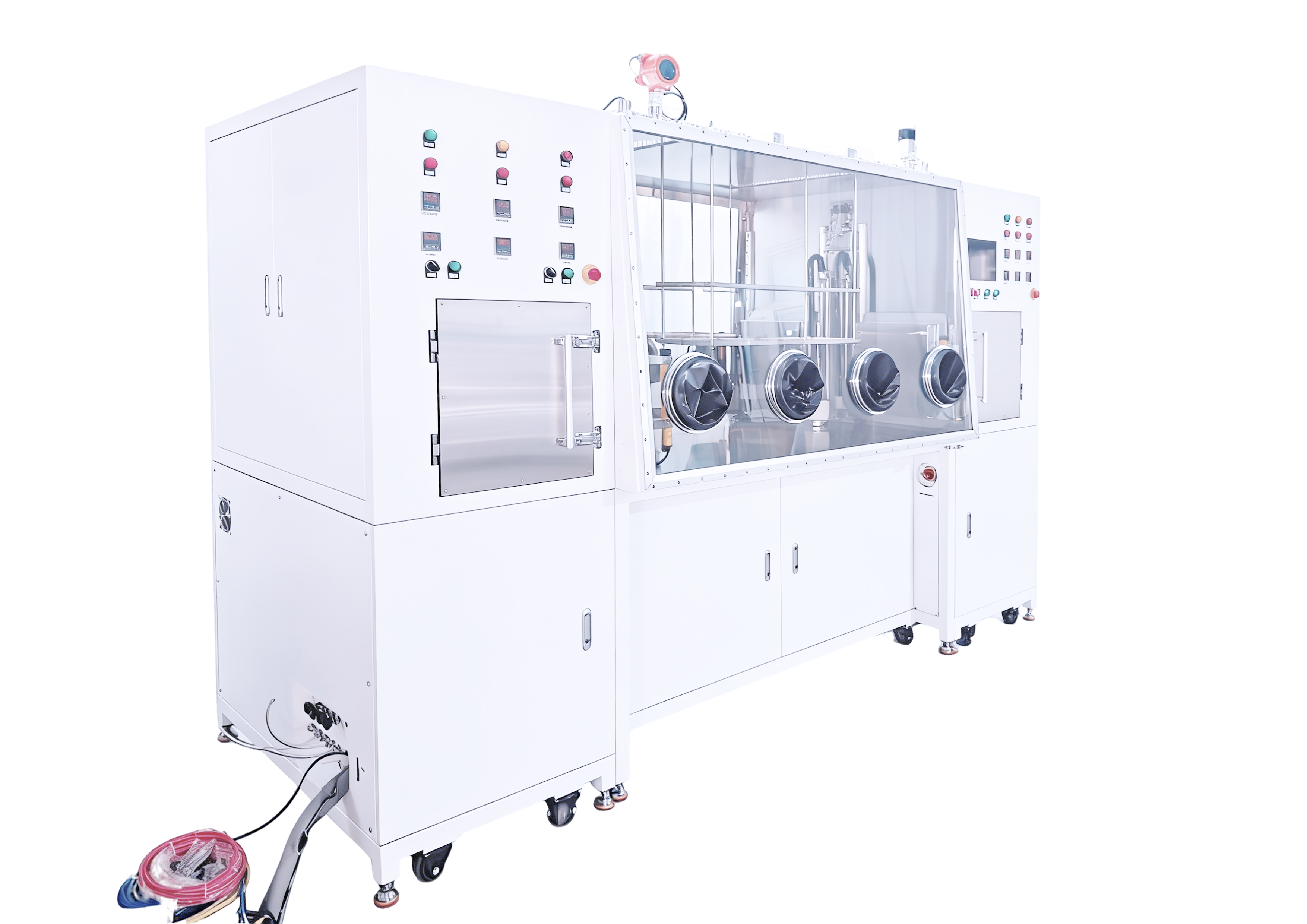

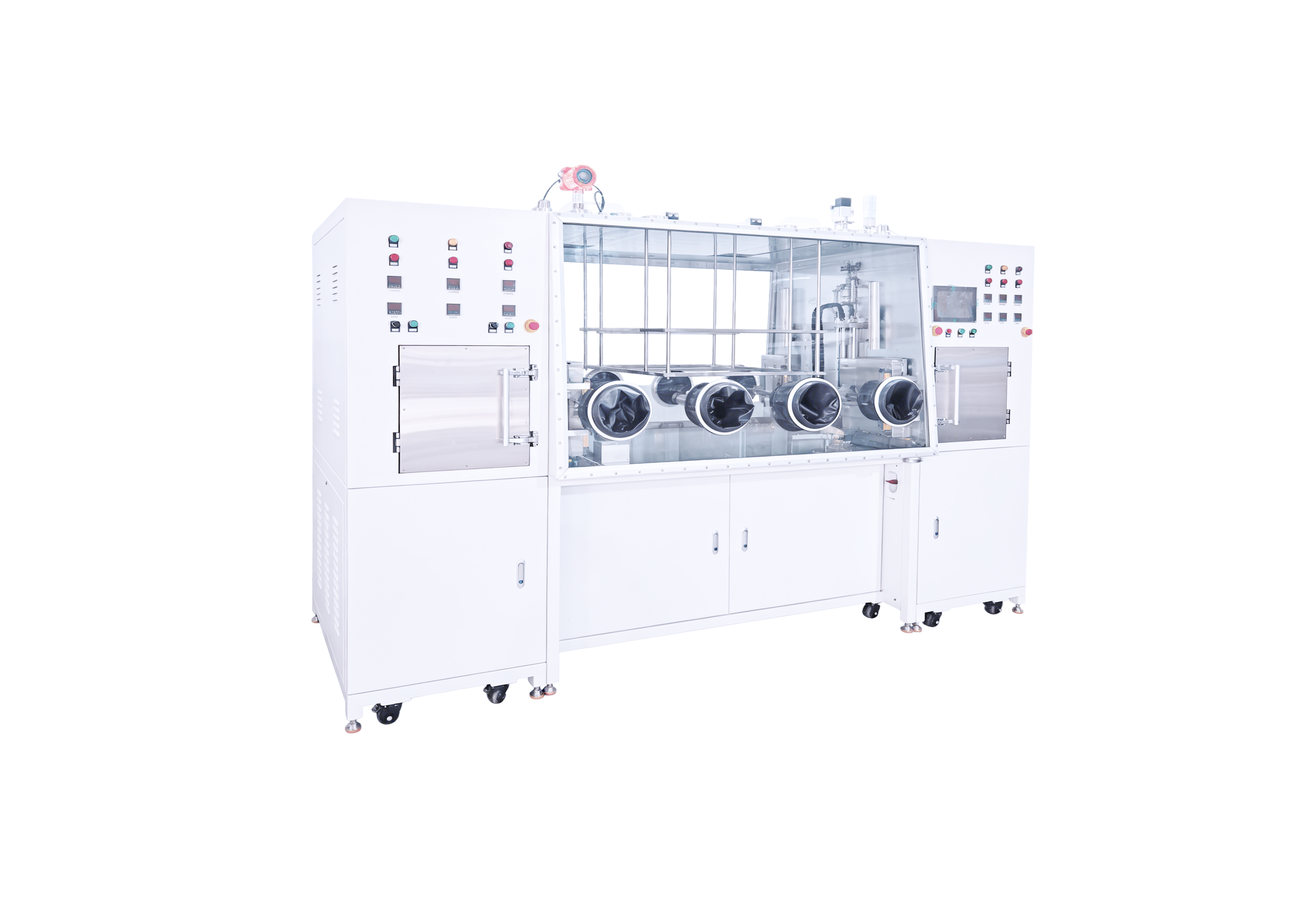

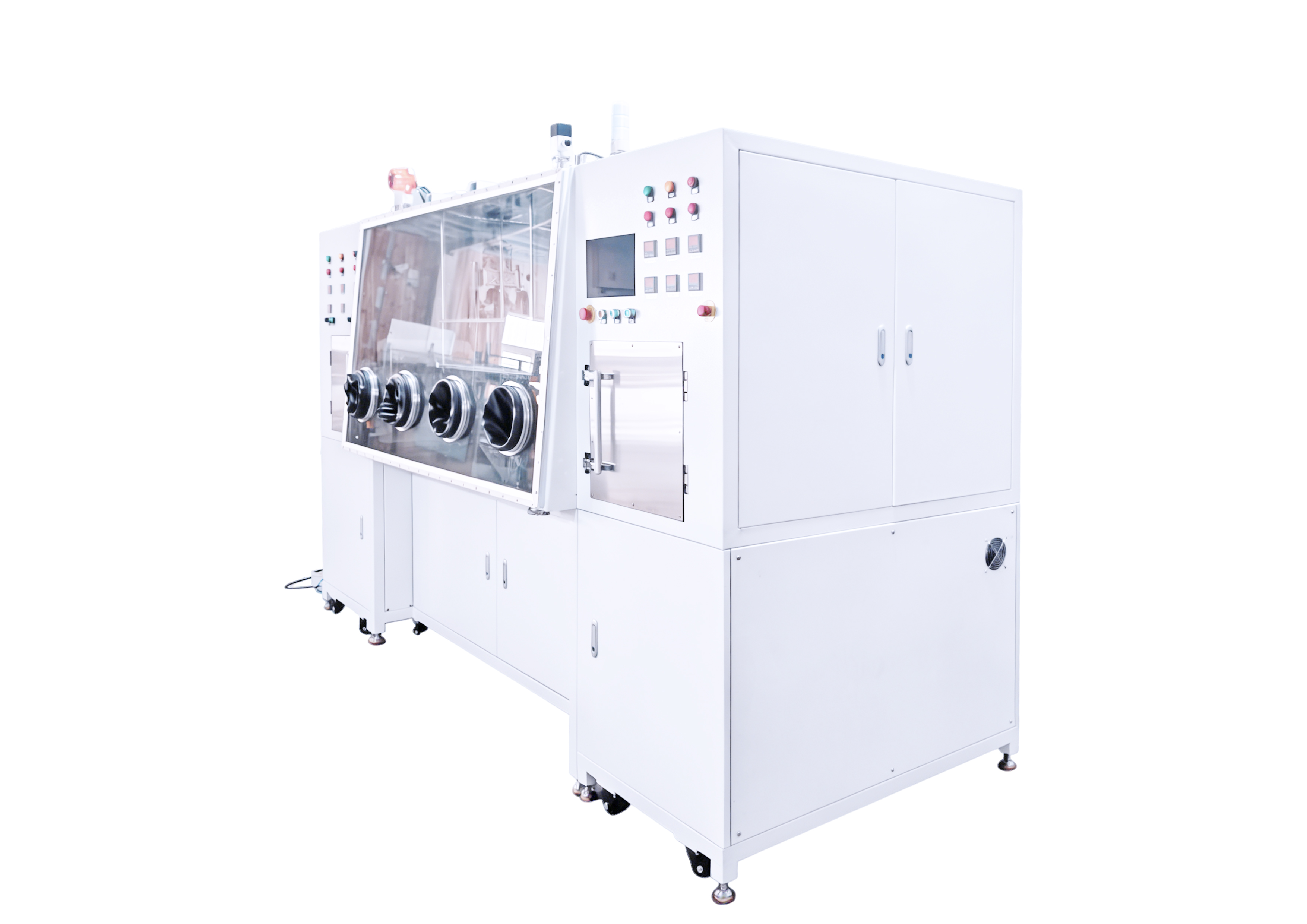

集成双烘箱双面四工位手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1800X1500X1000 | |
| 304 耐酸不锈钢，厚度3mm | ||
| 体积 | 2.7m³ | |
| 前窗 | 可拆卸的8mm安全无色钢化玻璃 ，无伤痕、抗腐蚀、密封性好 ，为了设备调试方便，螺丝易于拆卸，人性化倾斜角度 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 40W日光灯，光线柔和，安装于箱子内部 | |
| 泄漏率 | 泄漏率≤0.05vol%/h | |
| 支架 | 3000mm×1500×950mm，可打开的门(保证方便操作) ，在工作台安装位处加固 A3钢，外表喷 445#乳白色桔纹塑。脚轮，支脚，可微调水平 | |
| 其他说明 | 箱体内设有陈列板2层搁物架 | |
| 箱体内设有多孔电源接线板（ 电源 ：220V±10% 50Hz±10% ） | ||
| 箱体可设置4个标准 KF-40 接口 | ||
| 左、右侧过渡舱采用封闭式 ，真空泵安装于右边支架底部 ，做减震处理 | ||
| 外表喷塑 ，整体式设计 | ||
| 过渡舱 | ||
| 烘箱 | 材料 | 材质 6mm，304 不锈钢。三层可加热搁物架 ，搁物架之间间距120mm |
| 尺寸 | 截面为方形 ，内腔体积 400mmX400mmX500mm | |
| 真空度 | 真空度<0.1torr ，实时监控并记录数据(抽真空真空计显示) | |
| 数量 | 左、右各2个 | |
| 其他说明 | 采用加热板分层均匀加热 ，加热丝不外露 ，铝板传热 | |
| 舱内加热区温度均匀性≤±5℃（85/100 摄氏度）, 温度波动度 ：± 3℃ , （85/100）真空稳定后测试 | ||
| 最高加热温度 150± 5℃，密封件在真空高温条件下无硅油渗出 | ||
| 真空系统 | ||
| 描述 | 英国 EDWARDS-nXDS10I 干泵4台 | |
| 自动控制箱体、加热舱的抽真空 ，并可实现两腔体的单独控制 | ||
| 真空泵应安装减震 ，并固定在箱体支架上 | ||
| 清洗系统 | ||
| 描述 | 手套箱内的气氛置换通过系统自动控制的清洗阀来完成 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 氦气检测仪 | 型号 | 奥迪特 ADT800W-HE |
| 精度 | ≤±2%FS | |
| 测量范围 | 0-10%Vol | |
| 检测方式 | 固定在线式长期连续检测 ，扩散式的检测方式 | |
| 氩气氦气自动条件系统 | ||
| 描述 | 分别使用1个氮气和1个氦气的气体质量流量计 ，通过氦气经检测传感器的值自动调节氦气和氮气的进气量 ，配备电控比例阀 ，使气氛进气比例可调 ，气体比例稳定性偏差小于0.2% ，氩气浓度和氦气浓度在触摸屏上显示 ，并可设置低于设置值报警功能 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
