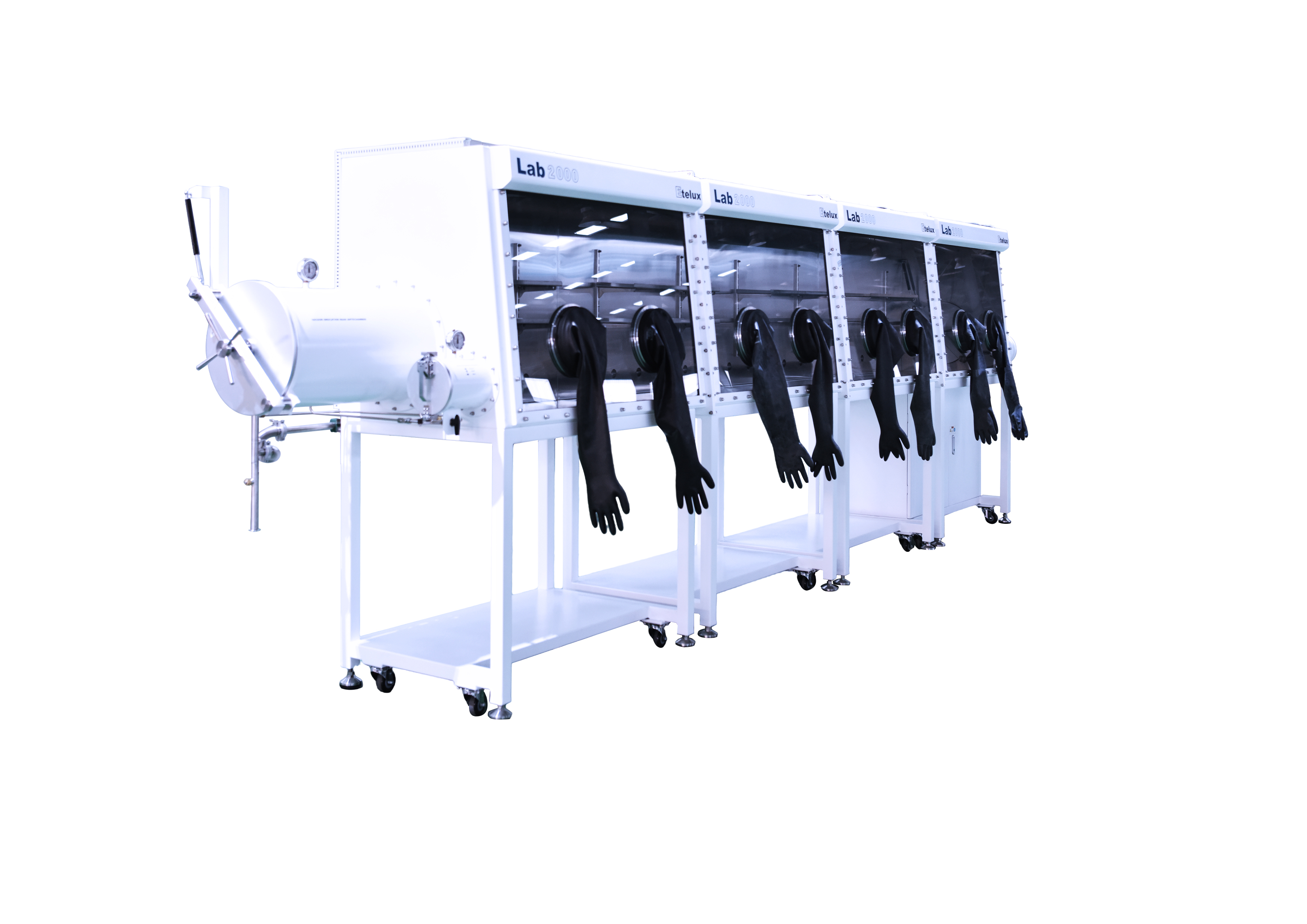

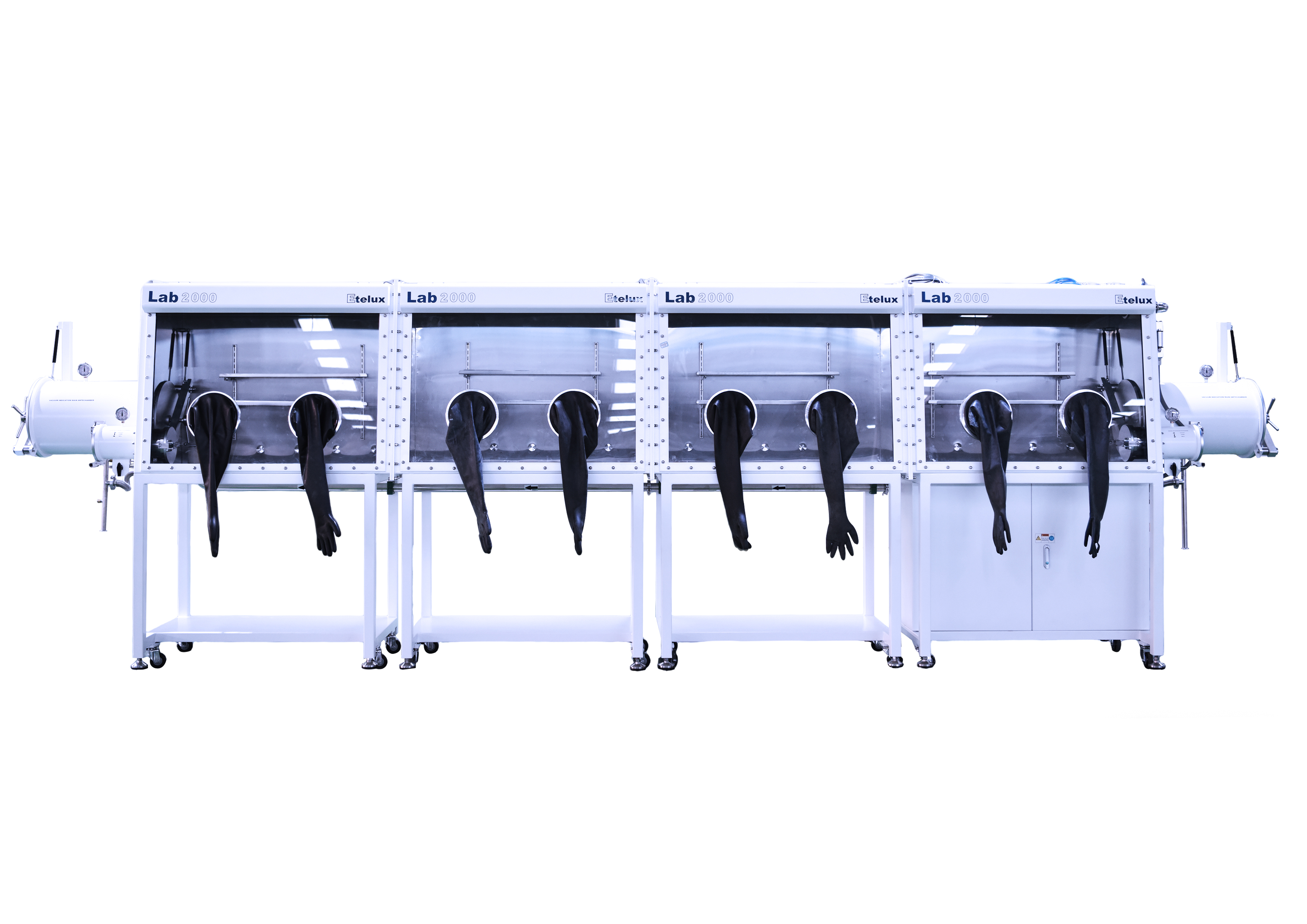

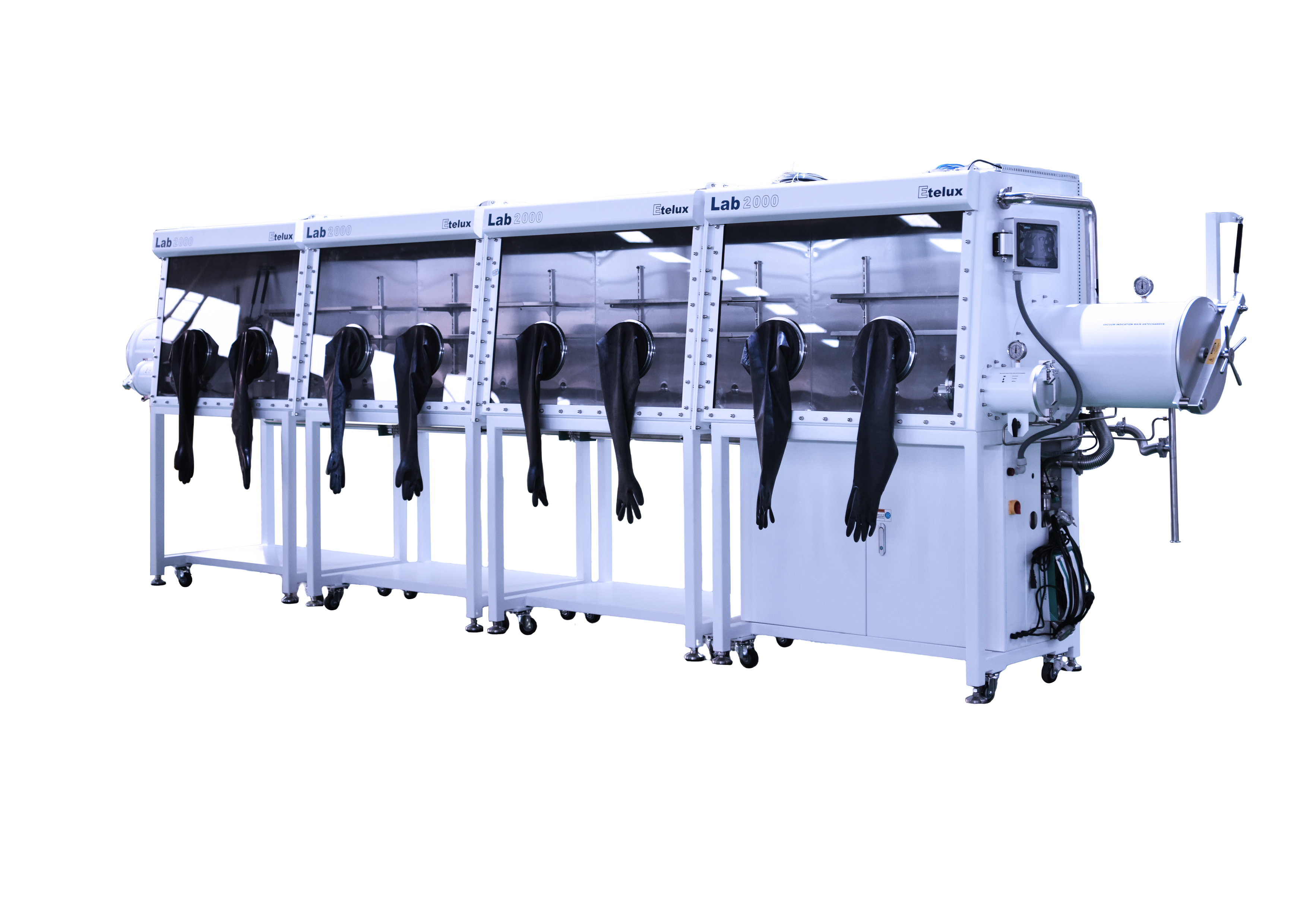

集成真空蒸镀与干燥系统四工位手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 操作尺寸：4500~5200mm ×700~850mm× 800~1000mm | |
| 不锈钢材质，厚度≥3mm，白色喷漆 | ||
| 体积 | 4.4m³ | |
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 前窗 | 透明钢化安全玻璃 | |
| 手套口 | 8英寸 | |
| 硬铝合金材质，耐有机气氛腐蚀，口径 220mm | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，耐腐蚀，抗老化，耐一定高温 | ||
| 照明 | LED 灯，安装在箱体外玻璃窗前上方 | |
| 其他说明 | 搁物架可拆卸，不锈钢材质，内置 2~3 层 | |
| 过渡舱 | ||
| 大过渡舱 | 材料 | 不锈钢材质 |
| 尺寸 | 两侧各一个，直径 350~400mm，长度 550~650mm | |
| 设备附件 | 带导轨的不锈钢滑动托盘每侧1个，共2个 | |
| 小过渡舱 | 材料 | 不锈钢材质，翻盖式锁紧，带压力表 |
| 尺寸 | 两侧各一个，直径 120~180mm，长度 250~450mm | |
| 设备附件 | 不锈钢滑动托盘每侧1个，共2个 | |
| 随机配件 | ||
| 描述 | 配压力表 2 个，用于惰性气体钢瓶和再生气钢瓶的压力控制 | |
| 配气瓶架 5 个；钢结构支架，40L 钢瓶适用，底部安有万向脚轮 | ||
| 配圆凳子 4 个；可调节升降，上升后高度≥1000mm，带靠背 | ||
| 配水探头清洗剂 2 瓶，每瓶 10mL | ||
| 配手套修补胶带 4 卷，用于丁基橡胶手套的破损修补 | ||
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 其他要求 | ||
| 描述 | 每节手套箱均有法兰接口≥4 个，供用电设备接线或内部设备与外部真空泵连接 分段运输，协助完成设备安装后箱体对接 | |
| 真空搅拌机 | ||
| 描述 | 设备尺寸 | 长≤435mm，宽≤330mm，高≤625mm |
| 搅拌机主机 | 显示仪表：电子显示屏，可设置搅拌参数；配有真空表，可显示搅拌罐内的真空度 | |
| 搅拌机构：转速Max.1000~1500rpm（屏显）；搅拌转速、搅拌时间可调，可进行 3~4 段速操作，分别设定每段的转速和时间 | ||
| 抽真空机构：内置真空泵 | ||
| 搅拌罐 | 搅拌罐规格：50mL×4 个，配备 4 根搅拌桨；200 或 250mL×1 个，配备 2 根搅拌桨 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
