一体式激光焊接带除尘系统手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1200mm ×1200mm ×1300mm | |
| 全不锈钢结构 (Type 304), 厚度3mm | ||
| 体积 | 1.8m³ | |
| 门 | 可视操作面，可开启的5mm 安全钢化玻璃+5mm 激光防护玻璃前窗，耐磨、抗腐蚀、透光性好、 密封圈采用3/8英寸厚的OMEGA 密封圈，气缸压紧； | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | 泄漏率≤0.05vol%/h | |
| 其他说明 | 使用时可保持一定的正负压力(-12mbar-12mbar) | |
| 箱体内设有不少于3组五孔插座电源，每组带单独开关且(电源：220V±10%50Hz±10%) | ||
| 箱体设置8个 KF40 接口，材质为304，其中KF40盲板配2根φ6mm气管4个，航插数量及规格和客户确认 | ||
| 支架，安装有万向脚轮，全包式设计 | ||
| .箱体内部有线槽，走线水气以及机器人线 | ||
| 光纤密封接头1-2个 | ||
| 箱体底部配激光器安装固定接头 | ||
| 过渡舱 | ||

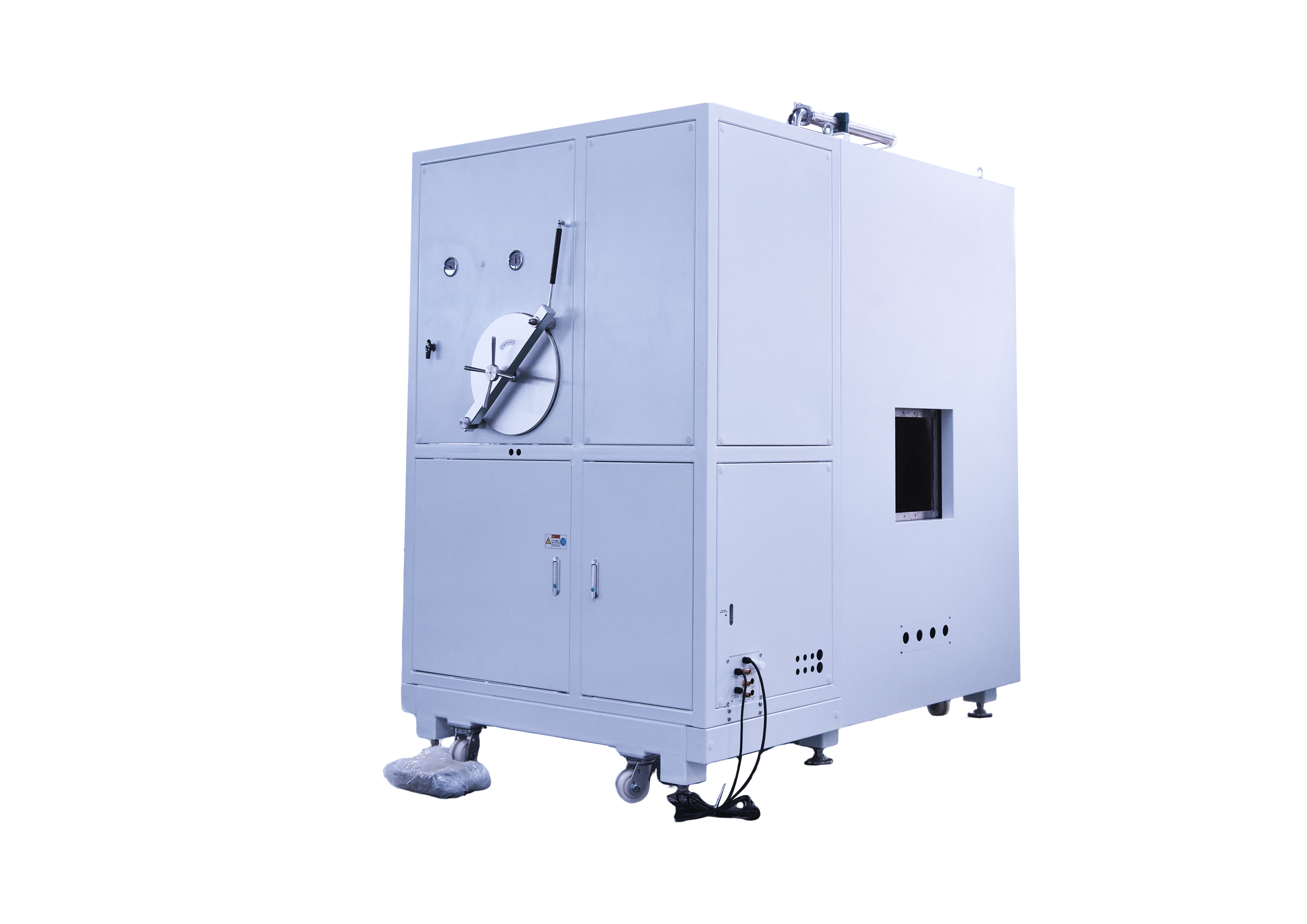

| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径360mm, 长600mm大过渡舱，活塞门 | |
| 真空度 | 真空度≤1bar(大、小右过度舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 直径150mm, 长300mm, 手动阀门控制抽气和补气 | |
| 真空度 | 真空度≤1bar(大、小右过度舱均要求抽真空带显示) | |
| 其他说明 | 过渡舱内有可滑动托盘，抛光 | |
| 托盘：不锈钢，可自由移动延伸(大过度舱配置) | ||
| 真空系统 | ||
| 描述 | 增加真空泵启停时间控制。选用德国爱德华的RV12 泵 ，流量为12m³/h 。 可分别对过渡舱进行抽真空，并可实现随时单独控制。 | |
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧快速箱体自动清洗。 箱体自动清洗阀门至箱体管道集成处要KF25含钢丝塑料管牢固连接，外部KF25宝塔接头。 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 氦气检测仪 | 型号 | 奥迪特 ADT800W-HE |
| 精度 | ≤±2%FS | |
| 测量范围 | 0-10%Vol | |
| 检测方式 | 固定在线式长期连续检测 ，扩散式的检测方式 | |
| 除尘系统 | ||
| 描述 | 清除激光焊接过程中产生的少量烟尘 | |
| 手套箱内配装一条可快换2m长的DN40 抽气软管(按图纸制作不锈钢抽气口),并 在箱内的合适位置上固定至少三点以上 | ||
| 采用变频器控制德国西门子，90m³/ h 循环风机的启停及调速，可通过 PLC触摸屏控制； 抽气口与循环系统分开，回气口与循环系统共用；内部DN40不锈钢管道。不得影响循环系统的正常工作 | ||
| 采用0.3微米滤网的高效过滤器 | ||
| 在过滤器外壳结构上开观察窗，进出两端安装手动截止阀，便于观察及更换滤芯 | ||
| 本系统与总系统做成一体封闭形式，结构尽量紧凑，便于运输和密封 | ||
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
