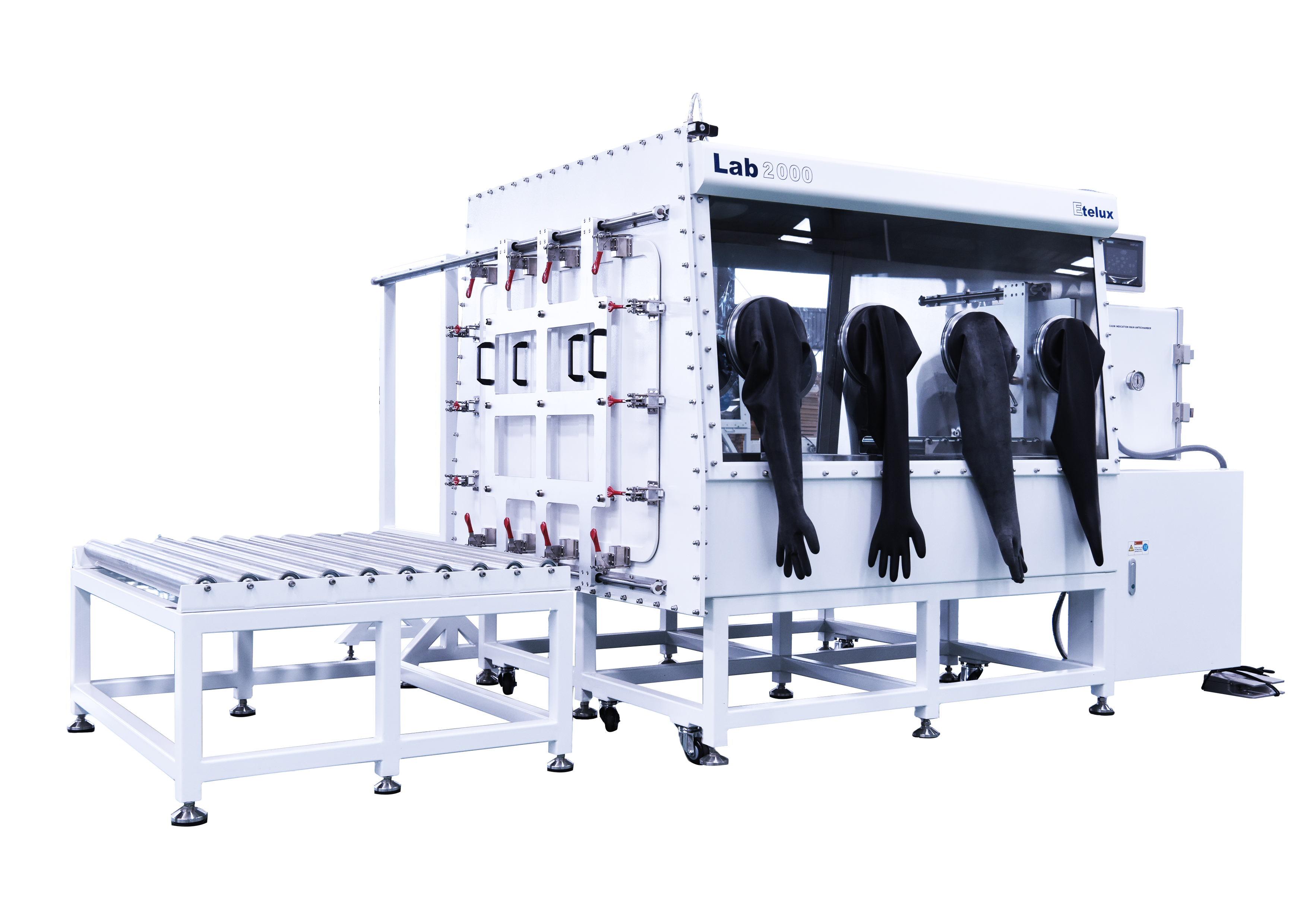

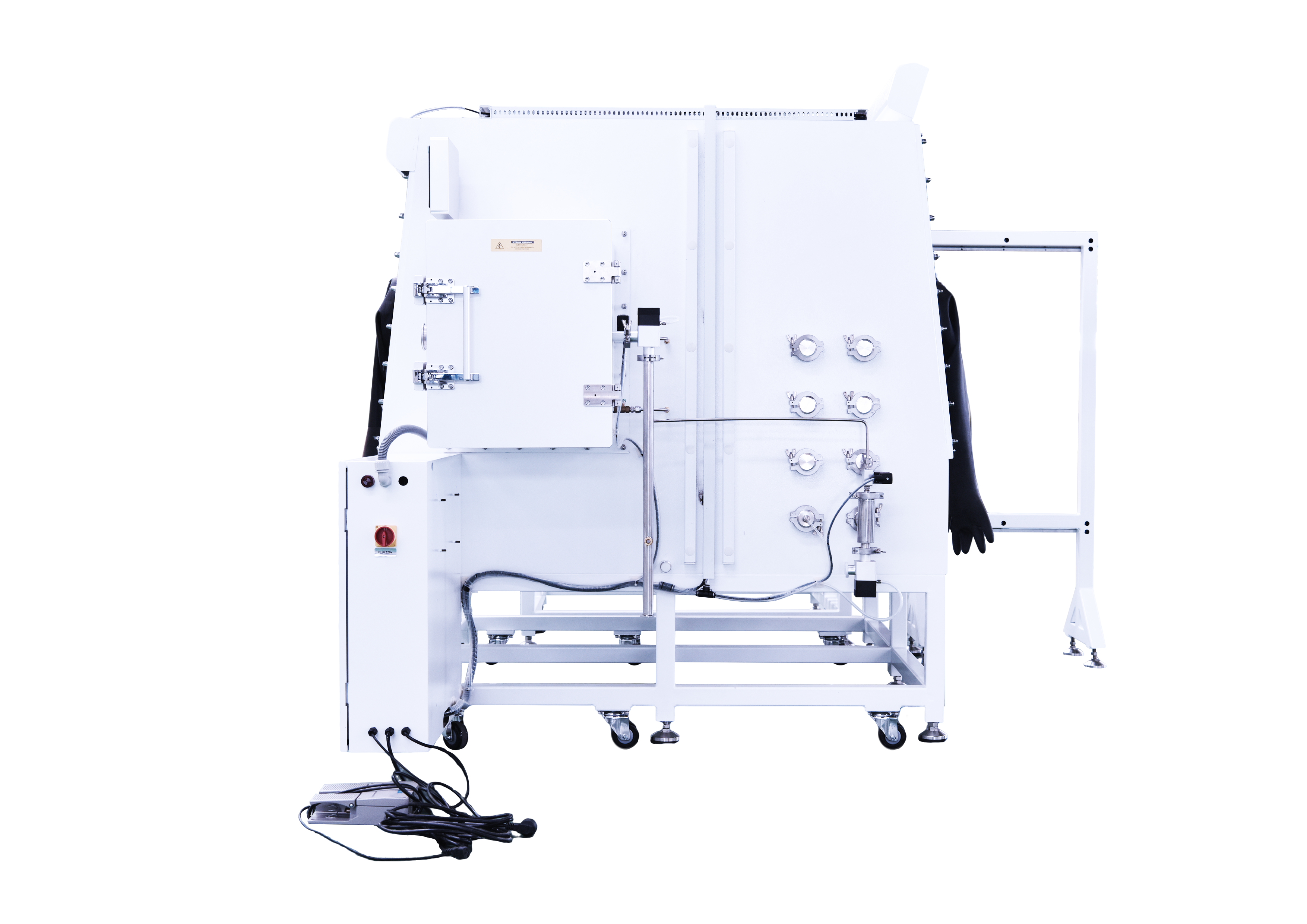

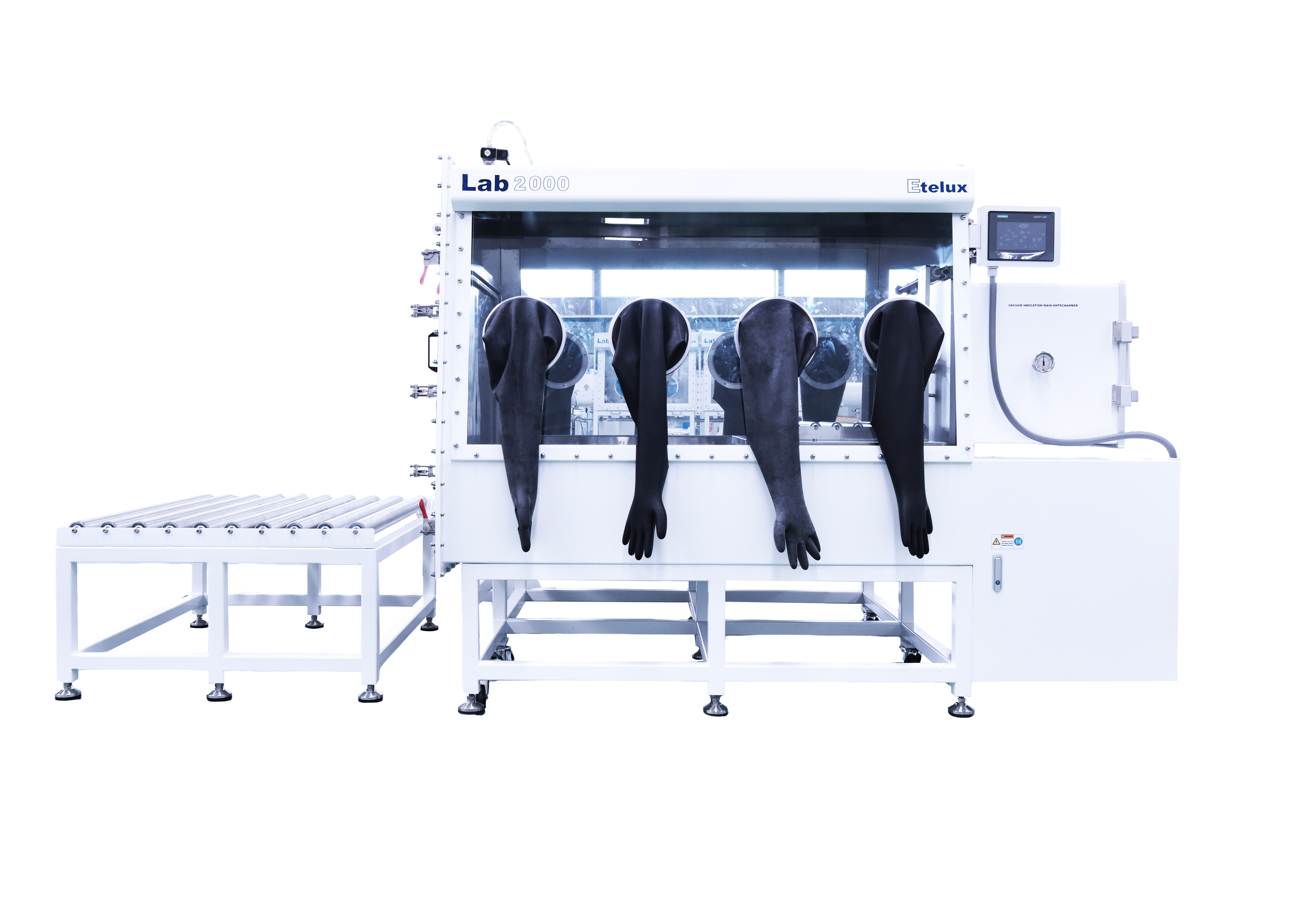

粉末冶金/粉末加工-带热口双面四工位手套箱系统
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1600mm×1200mm×1200mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 0.8m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好 前窗口与箱体之间采用独特的双重闭环密封圈密封 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h (国标泄露率≤0.05vol%/h) | |
| 其他说明 | 箱体使用时可保持一定的压力 | |
| 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | ||
| 箱体设置7个标准 KF-40接口 | ||
| 钢结构支架，含脚轮高600mm，安装有万向脚轮和固定脚座，手套箱可以自由挪动 | ||
| 干锅限位装置，有限防止干锅在推进过程中超出位置 | ||
| 过渡舱 | ||
| 过渡舱 | 材料 | 方形(304不锈钢)，与手套箱连接 |
| 尺寸 | 方舱500mm*400mm*500mm，过渡舱内有无动力滚筒，抽气和补气可手动和自动操作 | |
| 真空度 | 真空度≤1bar, 真空表选择德国WIKA | |
| 真空系统 | ||
| 描述 | 真空泵选用飞越真空泵，型号vrd16, 流量16m³/h, 极限真空2x10-3毫巴。稳定可靠 可分别对过渡舱进行抽真空，调节箱体压力，并可实现随时单独控制，同时确保再生顺利进行 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | 美国AVCRAY(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | 英国MICHELL非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧，致使水氧含量大幅升高，快速箱体自动清洗 一键完成，直至水氧值达到正常许可范围内 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
