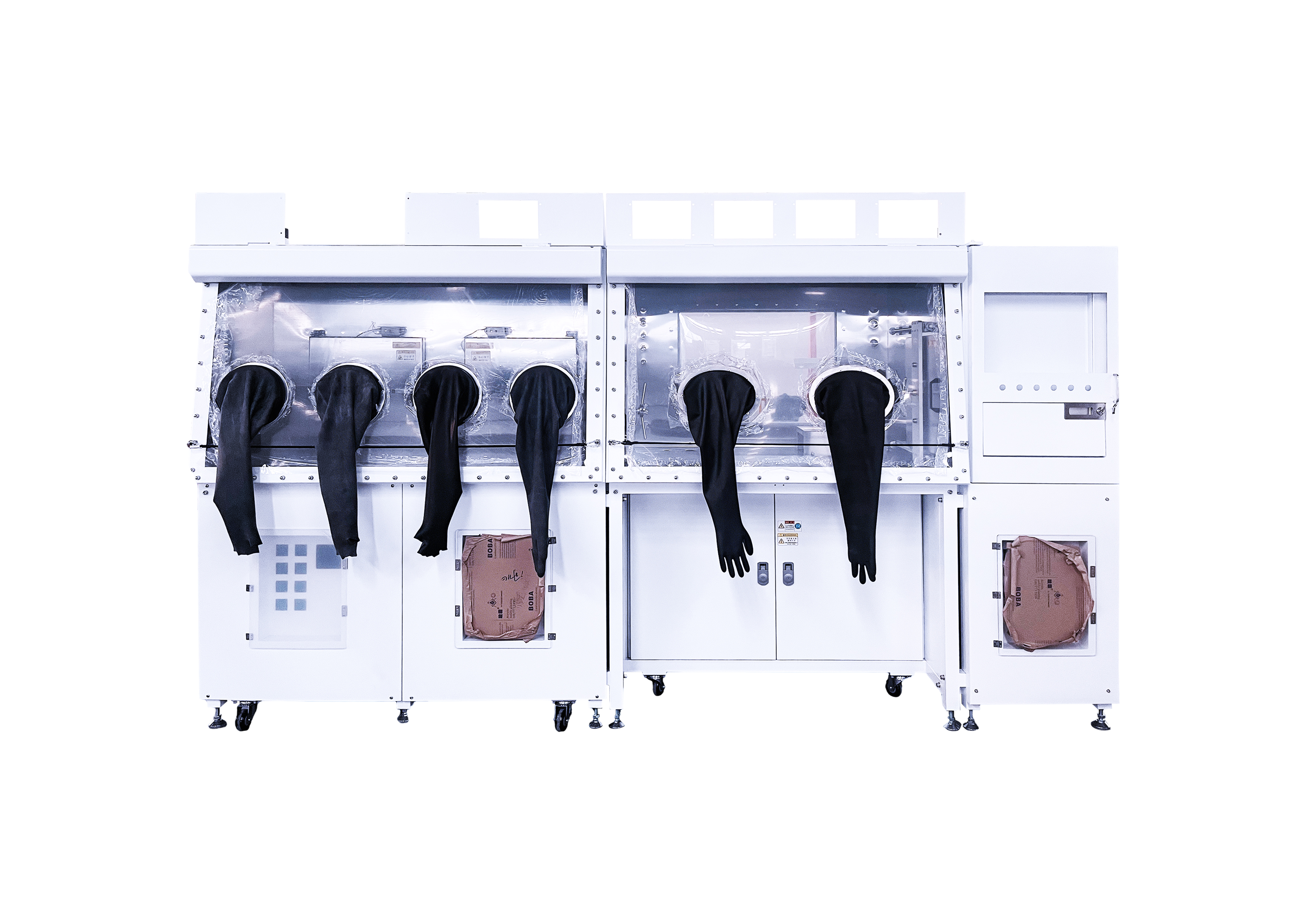

激光焊接/平行封焊手套箱系统
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 工作箱体尺寸：1300mm ×900mm×850mm 左过度箱体尺寸：1500mm×900mm×450mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 1.6m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化防静电玻璃前窗 耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的0MEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝)，是左右椭圆，口径220mm左右 使用时手套可以折叠到外边。手套采用的是分体的，需要有防静电测试数据 | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm，使用时手套可以折叠到外边。手套采用的是分体的，需要有防静电测试数据 | ||
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 使用时可保持一定的正负压力(-10mbar-10mbar) 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) 箱体后部可设置多个标准KF-40接口，多个标准KF-25接口 箱体底部设置个具有多孔的气路电路安装板 箱体前方安装手套固定索，方便进行固定手套 钢结构支架，高900 mm，安装有万向脚轮，箱体安装调平固定地脚 箱体外部设计全部包裹方式 箱体中放置除静电装置 | |

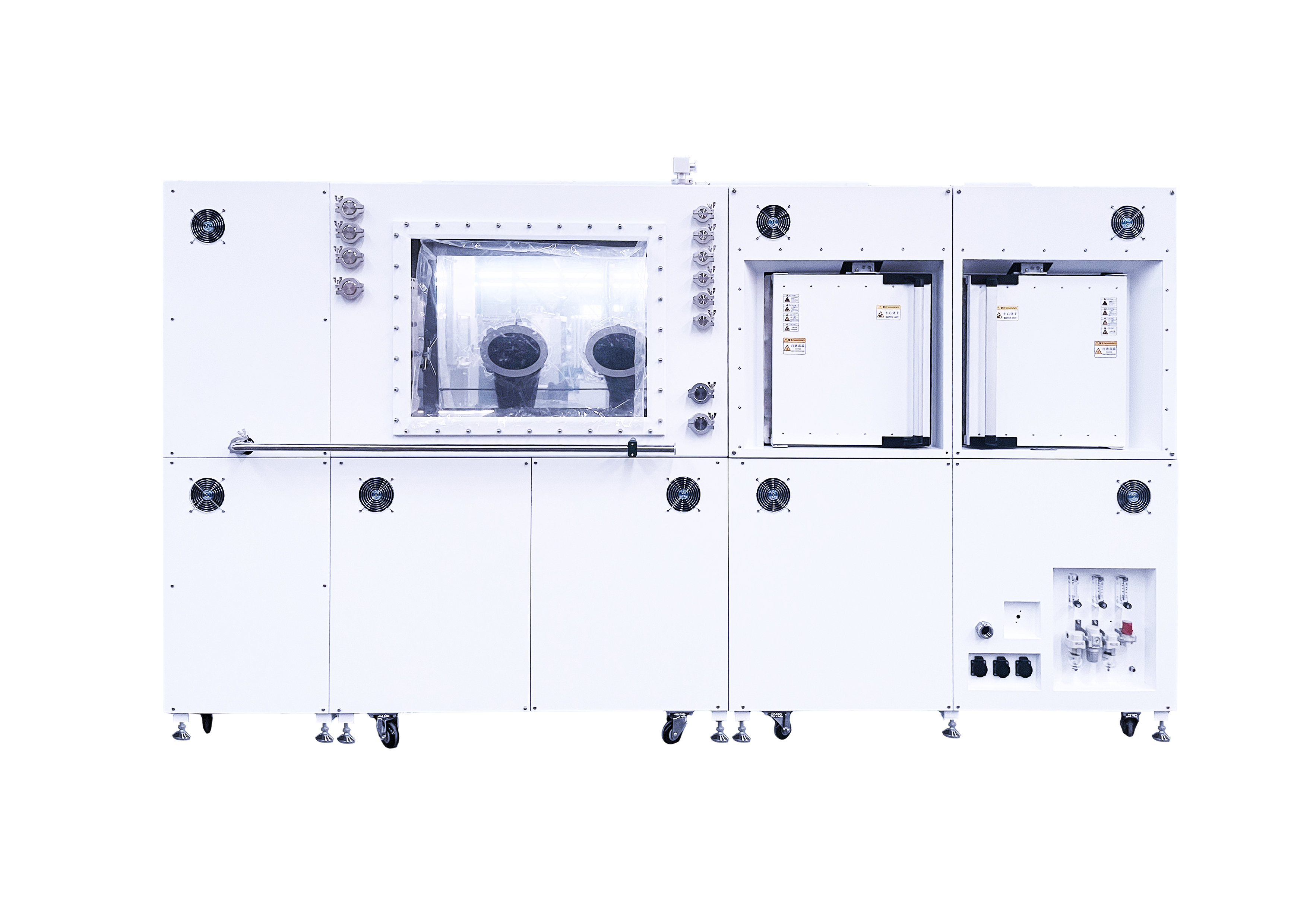

| 过渡加热真空舱 | ||
| 描述 | 材料 | 箱体采用Type304 不锈钢制作，内嵌多层加热板式结构 |
| 尺寸 | 内部尺寸：380mm×400mm×420mm | |
| 温度 | 最高温度250℃，温控精度正负一度，20分钟内可以达到最高温度 | |
| 数量 | 2台 | |
| 其他说明 | 烘箱内门采取平移开启方式，占有最小的内部空间，门上安装发呆防误开启保护装置，内外门安装互锁装置，当一个门打开时，另外个门不能同时打开，防止烘烤过程中误开门；烘箱外门打开后关闭，真空腔体自动抽真空 自动阀门控制，自动抽真空、补气可补气瓶的气 烘箱侧部安装抽检温度的KF40 接口 烘箱安装层流板，防止补气气体过冲 烘箱的隔热是采取外保温套隔绝保温，保温套一体安装，烘箱门采用双层隔热式安装，烘箱内侧加装反射板，材料为304镜面不锈钢，门上的温度不能超过50℃。 烘箱上安装两路进气接口，这两路氮气分为对应烘箱的大流量与小流量补气。客户安装控制 | |
| 加热真空烘箱 | ||
| 描述 | 材料 | 箱体采用Type304 不锈钢制作，内嵌多层加热板式结构 |
| 尺寸 | 内部尺寸：380mm×400mm×420mm | |
| 温度 | 最高温度250℃，温控精度正负一度，20分钟内可以达到最高温度 | |
| 数量 | 2台 | |
| 其他说明 | 烘箱内门采取旋转开启方式，占有最小的内部空间，门上安装发呆防误开启保护装置，内外门安装互锁装置，当一个门打开时，另外个门不能同时打开，防止烘烤过程中误开门；烘箱外门打开后关闭，真空腔体自动抽真空 自动阀门控制，自动抽真空、补气可补气瓶的气 烘箱侧部安装抽检温度的KF40 接口 烘箱安装层流板，防止补气气体过冲 烘箱的隔热是采取外保温套隔绝保温，保温套一体安装，烘箱门采用双层隔热式安装，烘箱内侧加装反射板，材料为304镜面不锈钢，门上的温度不能超过50℃ 烘箱上安装两路进气接口设计，这两路氮气分为对应烘箱的大流量与小流量补气。客户安装控制 | |
| 箱体清洗 | ||
| 描述 | 过渡舱部分设置两路进气管路设置，可以借客户的供气气路 清洗方式可以按照时间、氧含量、水含量设定 快速降低露点的装置，由风扇和多排孔组成 清洗出口采用箱体排气需要KF25的口，并且配有单向阀进行保护 | |
| 安装机台架组件 | ||
| 描述 | 优质方钢型材(50mmX50mmX4m) 焊接而成，快卸围板表面喷塑处理； 四只脚轮，可固定，可移动，可调高低 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
