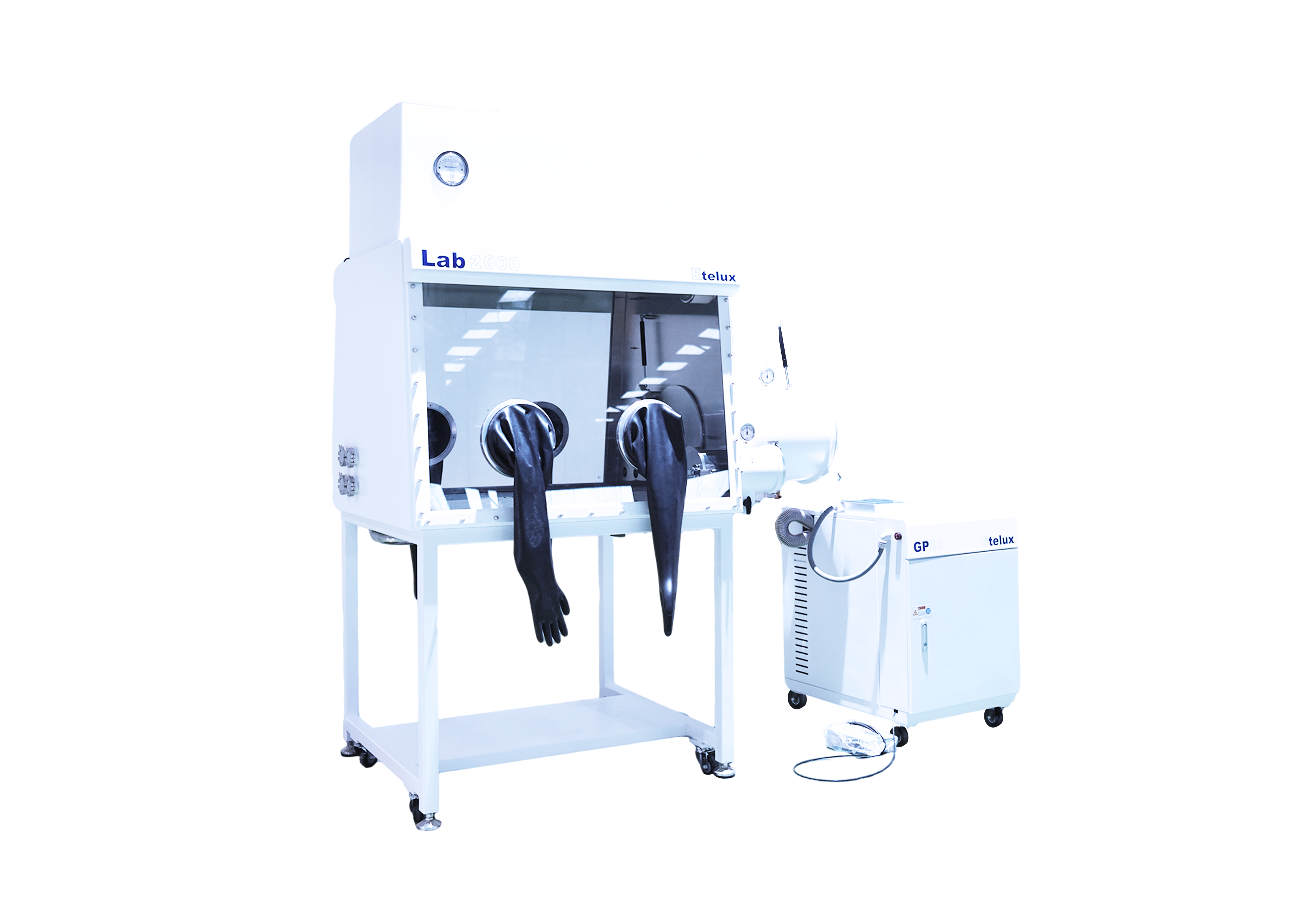

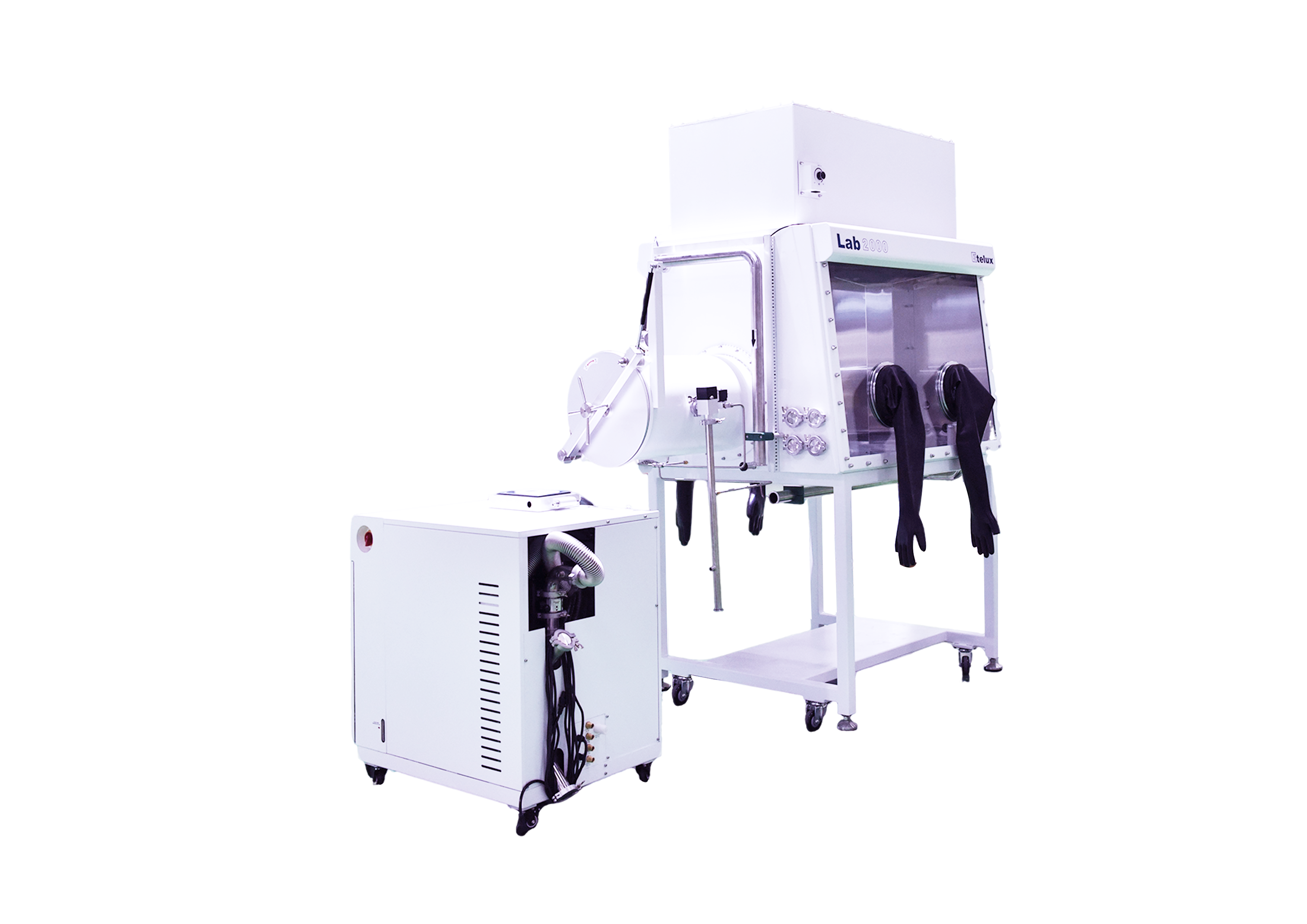

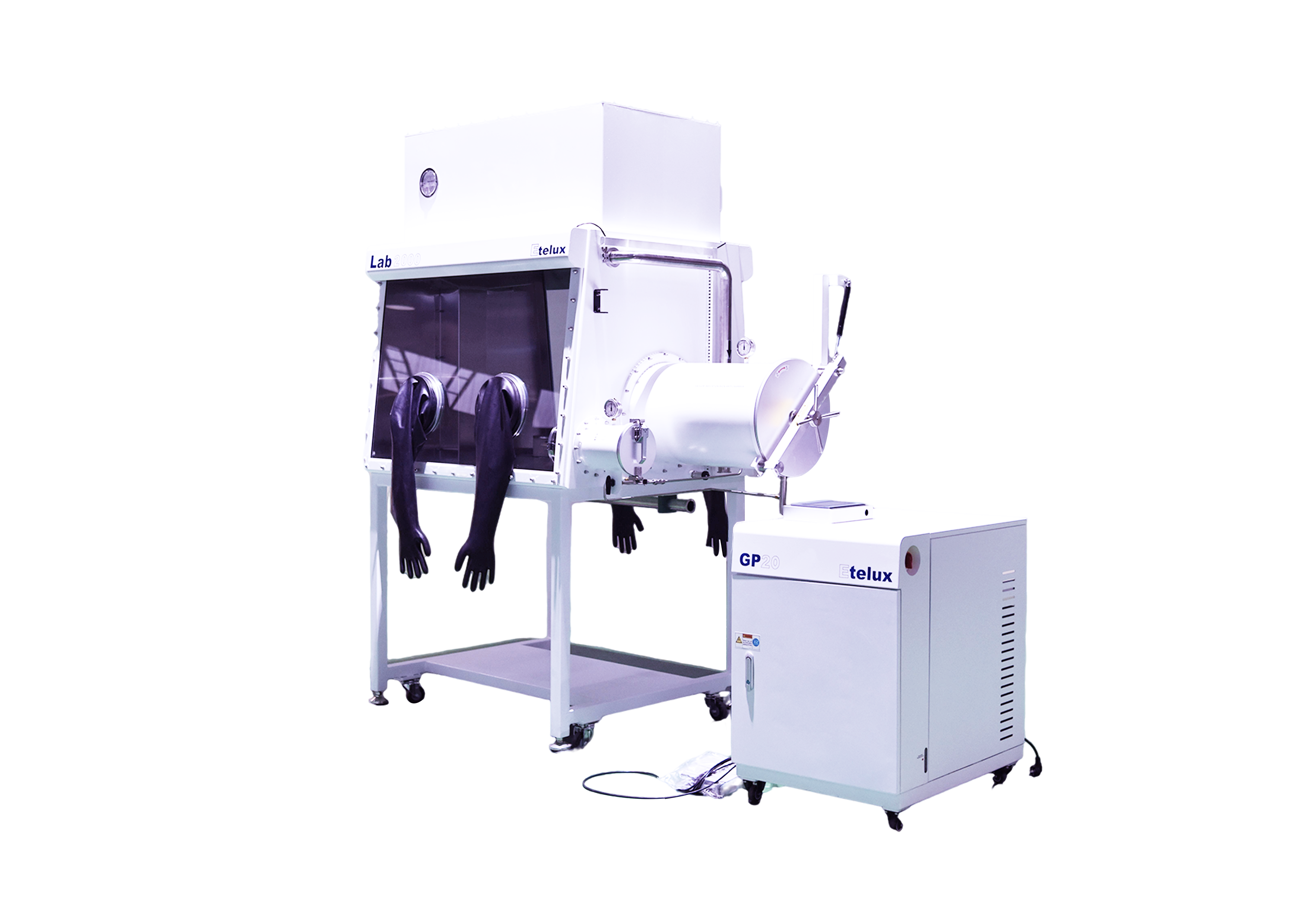

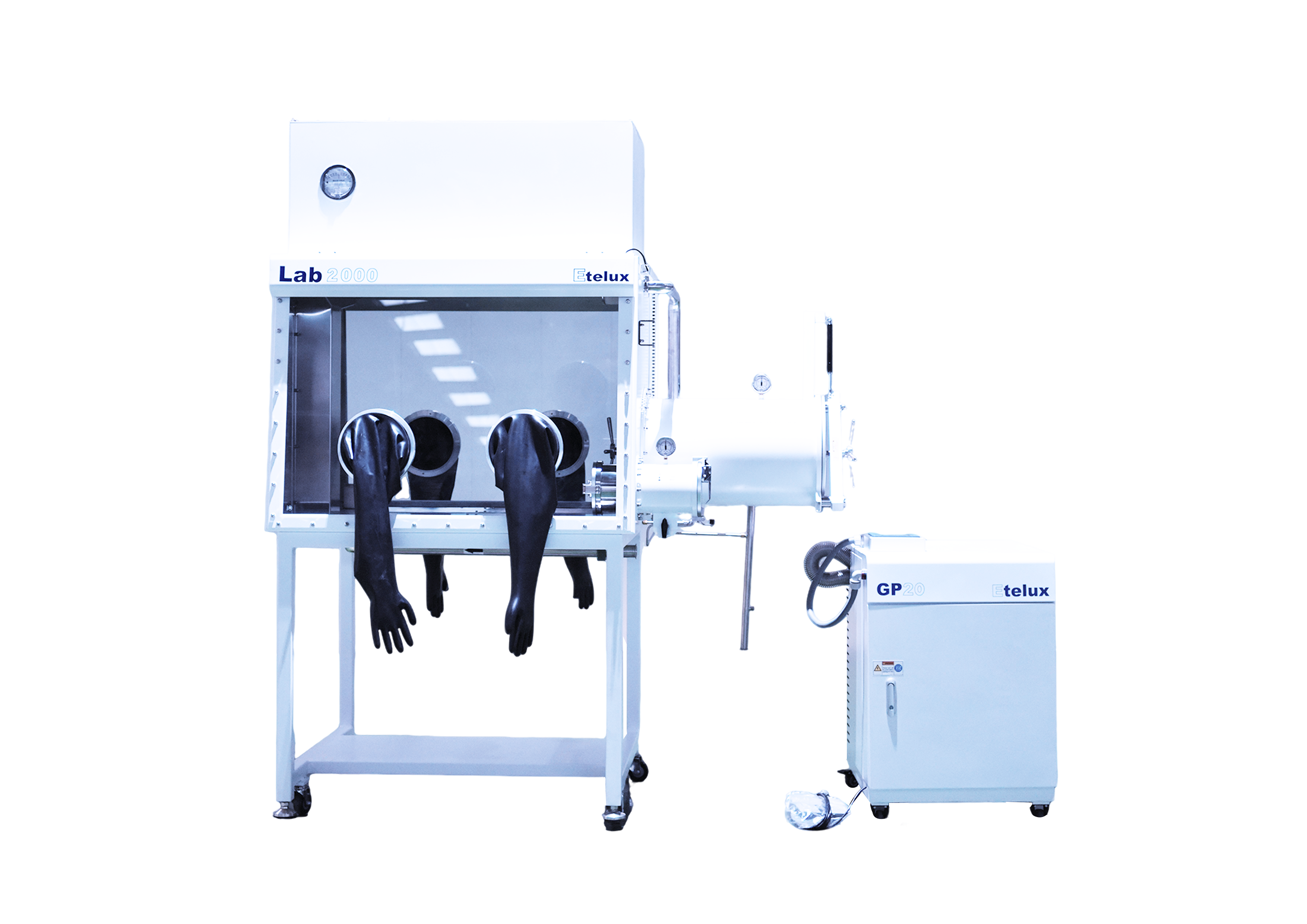

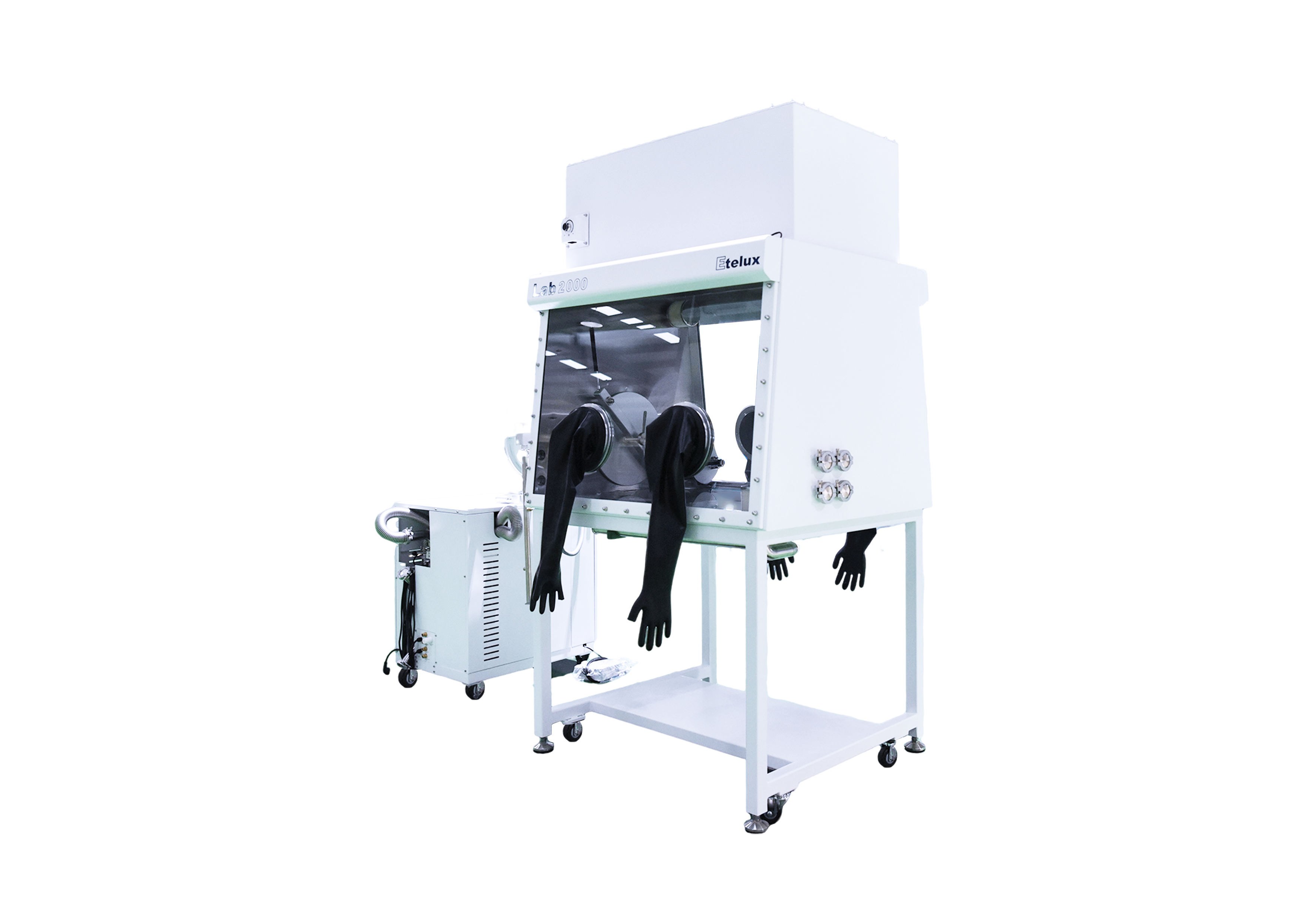

单工位分体式百级净化手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。

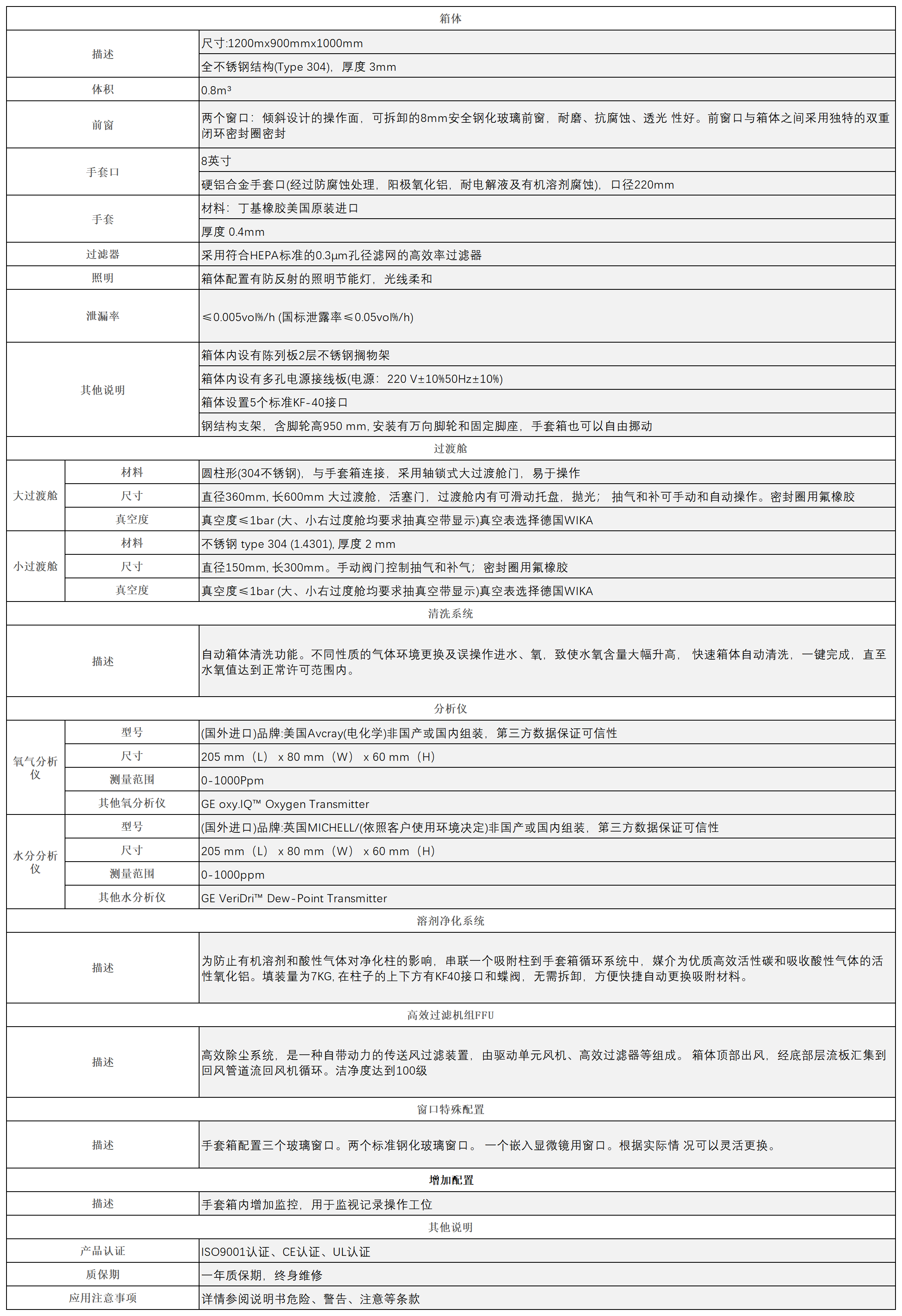

| 箱体 | ||
| 描述 | 尺寸:1200mx900mmx1000mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 0.8m³ | |
| 前窗 | 两个窗口：倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光 性好。前窗口与箱体之间采用独特的双重闭环密封圈密封 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 采用符合HEPA标准的0.3μm孔径滤网的高效率过滤器 | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.005vol%/h (国标泄露率≤0.05vol%/h) | |
| 其他说明 | 箱体内设有陈列板2层不锈钢搁物架 | |
| 箱体内设有多孔电源接线板(电源：220 V±10%50Hz±10%) | ||
| 箱体设置5个标准KF-40接口 | ||
| 钢结构支架，含脚轮高950 mm, 安装有万向脚轮和固定脚座，手套箱也可以自由挪动 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径360mm, 长600mm 大过渡舱，活塞门，过渡舱内有可滑动托盘，抛光； 抽气和补可手动和自动操作。密封圈用氟橡胶 | |
| 真空度 | 真空度≤1bar (大、小右过度舱均要求抽真空带显示)真空表选择德国WIKA | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301), 厚度 2 mm |
| 尺寸 | 直径150mm, 长300mm。手动阀门控制抽气 和补气；密封圈用氟橡胶 | |
| 真空度 | 真空度≤1bar (大、小右过度舱均要求抽真空带显示)真空表选择德国WIKA | |
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧，致使水氧含量大幅升高， 快速箱体自动清洗，一键完成，直至水氧值达到正常许可范围内。 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌:美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌:英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂和酸性气体对净化柱的影响，串联一个吸附柱到手套箱循环系统中，媒介为优质高效活性碳和吸收酸性气体的活性氧化铝。填装量为7KG, 在柱子的上下方有KF40接口和蝶阀，无需拆卸，方便快捷自动更换吸附材料。 | |
| 高效过滤机组FFU | ||
| 描述 | 高效除尘系统，是一种自带动力的传送风过滤装置，由驱动单元风机、高效过滤器等组成。 箱体顶部出风，经底部层流板汇集到回风管道流回风机循环。洁净度达到100级 | |
| 窗口特殊配置 | ||
| 描述 | 手套箱配置三个玻璃窗口。两个标准钢化玻璃窗口。 一个嵌入显微镜用窗口。根据实际情 况可以灵活更换。 | |
| 增加配置 | ||
| 描述 | 手套箱内增加监控，用于监视记录操作工位 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
