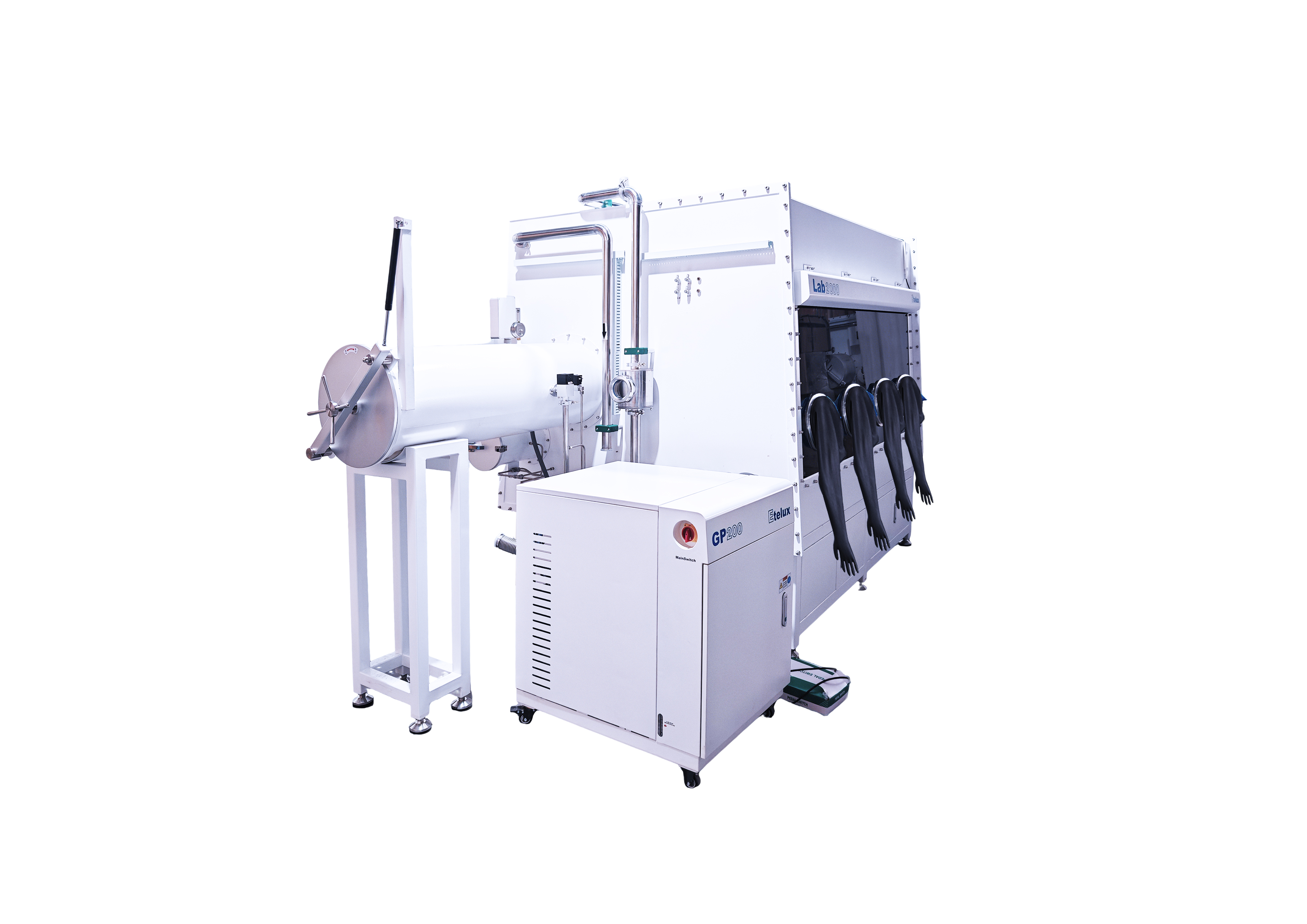

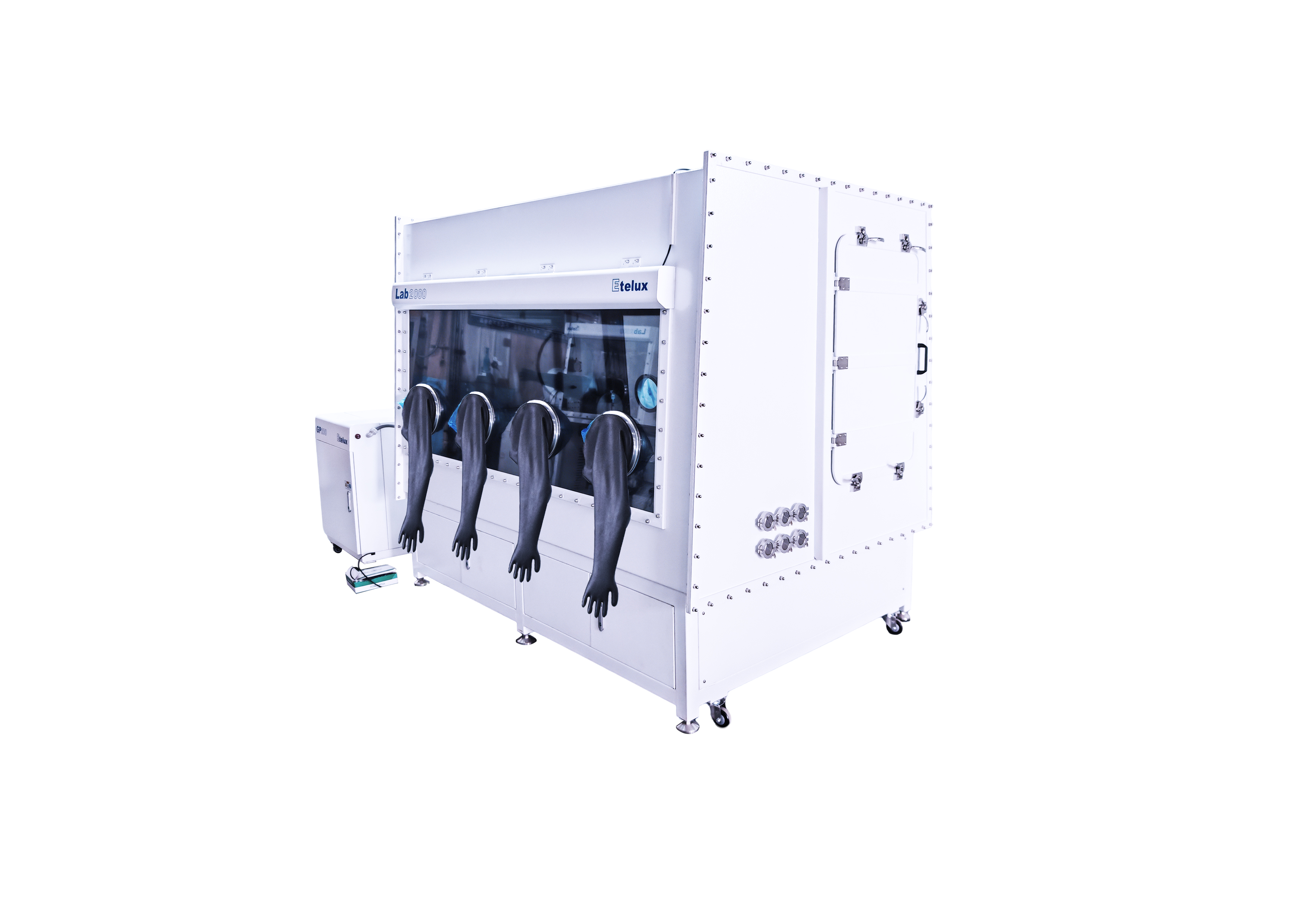

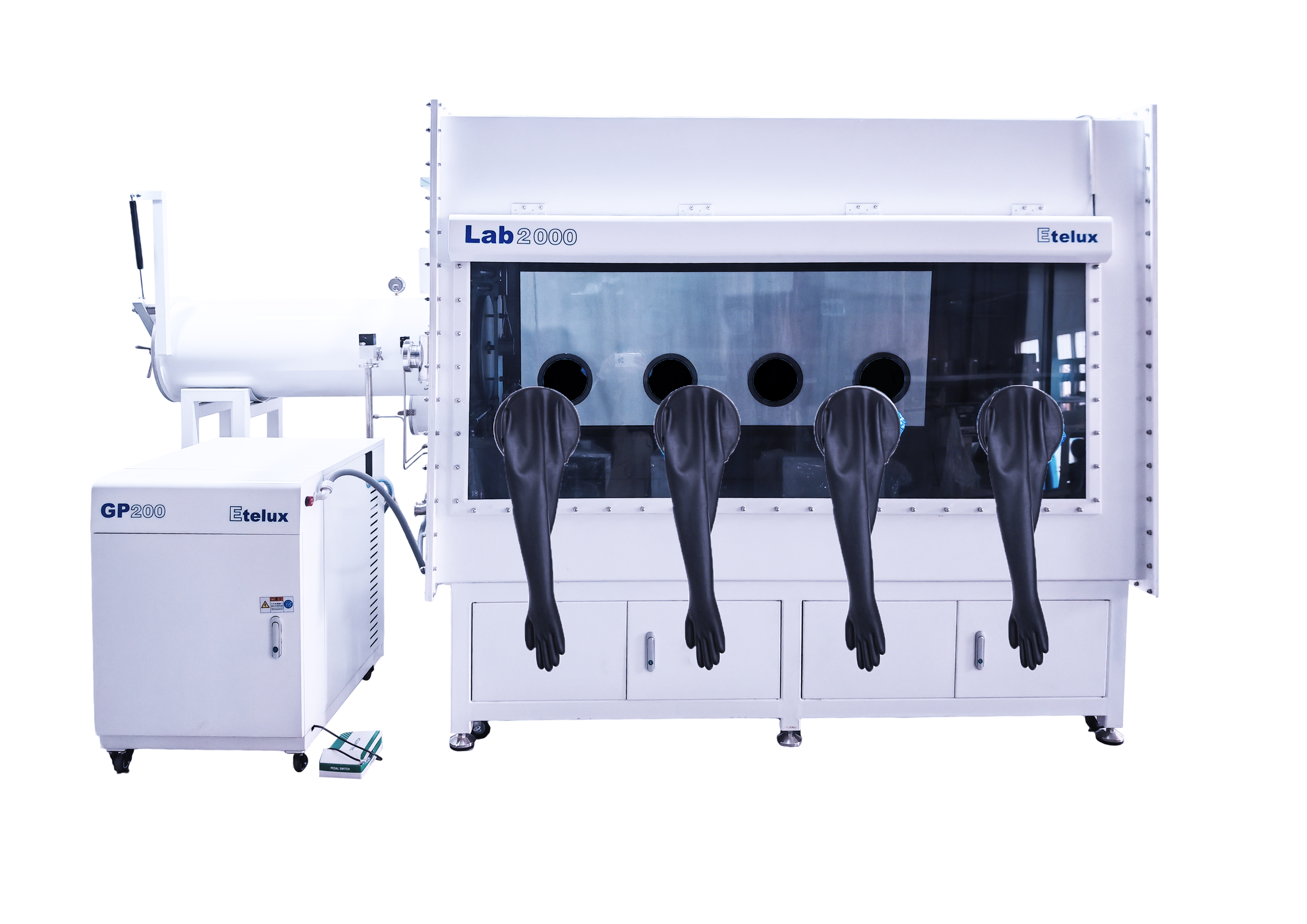

双面大舱室四工位加长过渡舱分体式手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：2150mm×1400mm×1600mm | |
| 全不锈钢结构(Type 304)，厚度3mm | ||
| 体积 | 4.8m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、密封圈采用3/8英寸厚的OMEGA 密封圈，贴滤光膜 | |
| 手套口 | 8英寸 | |
| 直径220mm, 硬铝合金材质，耐有机气氛腐蚀 | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 箱压范围 | 使用时可保持一定的正负压力(-12mbar—12mbar)，超过一定压力，系统自动保护 | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | <0.001Vol%/h | |
| 其他说明 | 箱体内预置1套灌胶电源接线板(电源：电压220V, 电源10A) | |
| 箱体设置多个标准KF-40 接口，以便于接入液体、气体、信号等 | ||
| 含脚轮，高820mm，脚轮具有调平、移动、固定等功能 | ||
| 预留多个KF40 孔，并按设计方案预做好相应的灌胶接头及附带密封胶 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，大仓与手套箱之间采用法兰连接 |
| 尺寸 | 直径390mm，长1200mm，内门采用自动门操作，可设置抽补气循环次数自动进行抽补气操作，节省了操作等待时间 | |
| 真空度 | ≤-0. 1MPa(均带抽真空带显示)压力表选用德国Wika | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度 2 mm |
| 尺寸 | 直径200mm×300mm, 小过渡舱为手动阀门控制抽补气 | |
| 真空度 | ≤-0. 1MPa(均带抽真空带显示)压力表选用德国Wika | |
| 清洗系统 | ||
| 描述 | 箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始自动清洗箱体，到设定的时间是自动停止 | |
| 分析仪 | ||
| 水气分析仪 | 型号 | 芬兰维萨拉 |
| 测量范围 | 0-1000ppm | |
| 其他说明 | 采用陶瓷氧化铝敏感元件，该分析仪稳 定性好，耐腐蚀，测量范围广，反映速度快 | |
| 氧分分析仪 | 型号 | 美国AII氧化锆分析仪 |
| 测量范围 | 0-1000ppm | |
| 其他说明 | 采用氧化锆式氧传感器，零点准确，不易漂移 | |
| 除尘系统 | ||
| 描述 | 配置高效除尘系统，除尘吸气口同时吸激光焊接处对烟雾粉尘进行有效除尘，过滤装置带可视前窗，方便滤芯的更换，动力装置为高速变频风机流量0-100m3/h 可调，德国Siemens 微处理器控制 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
