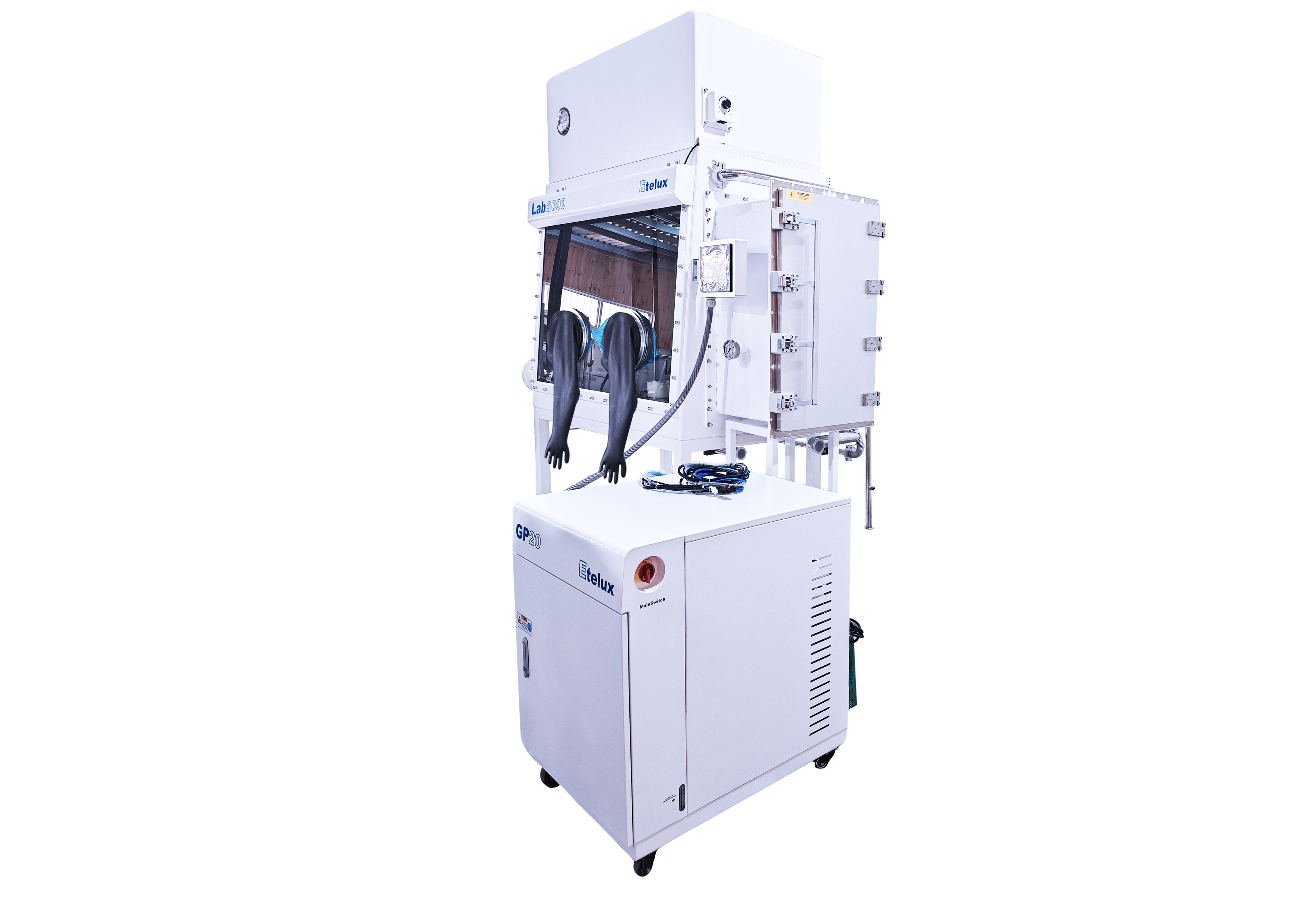

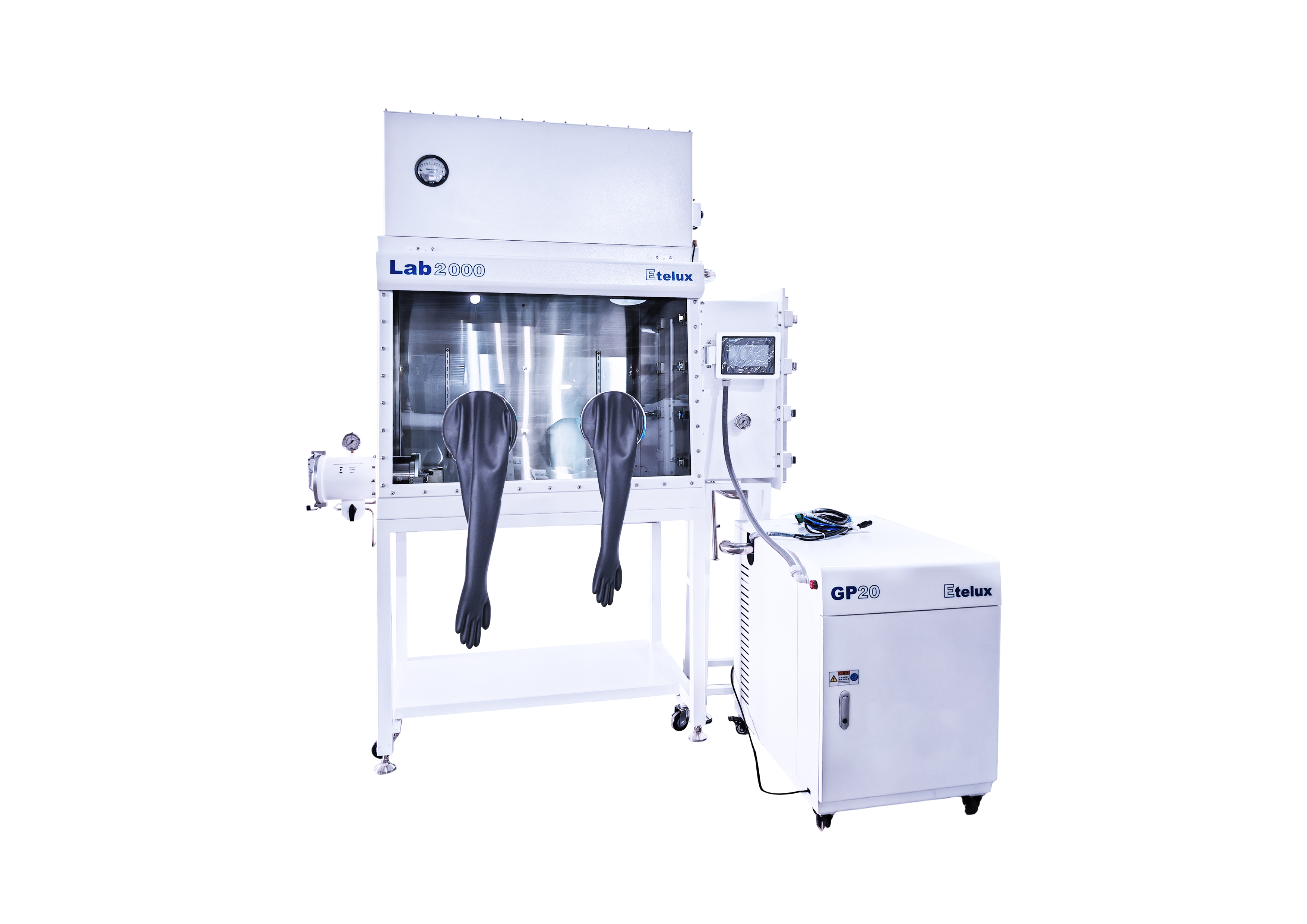

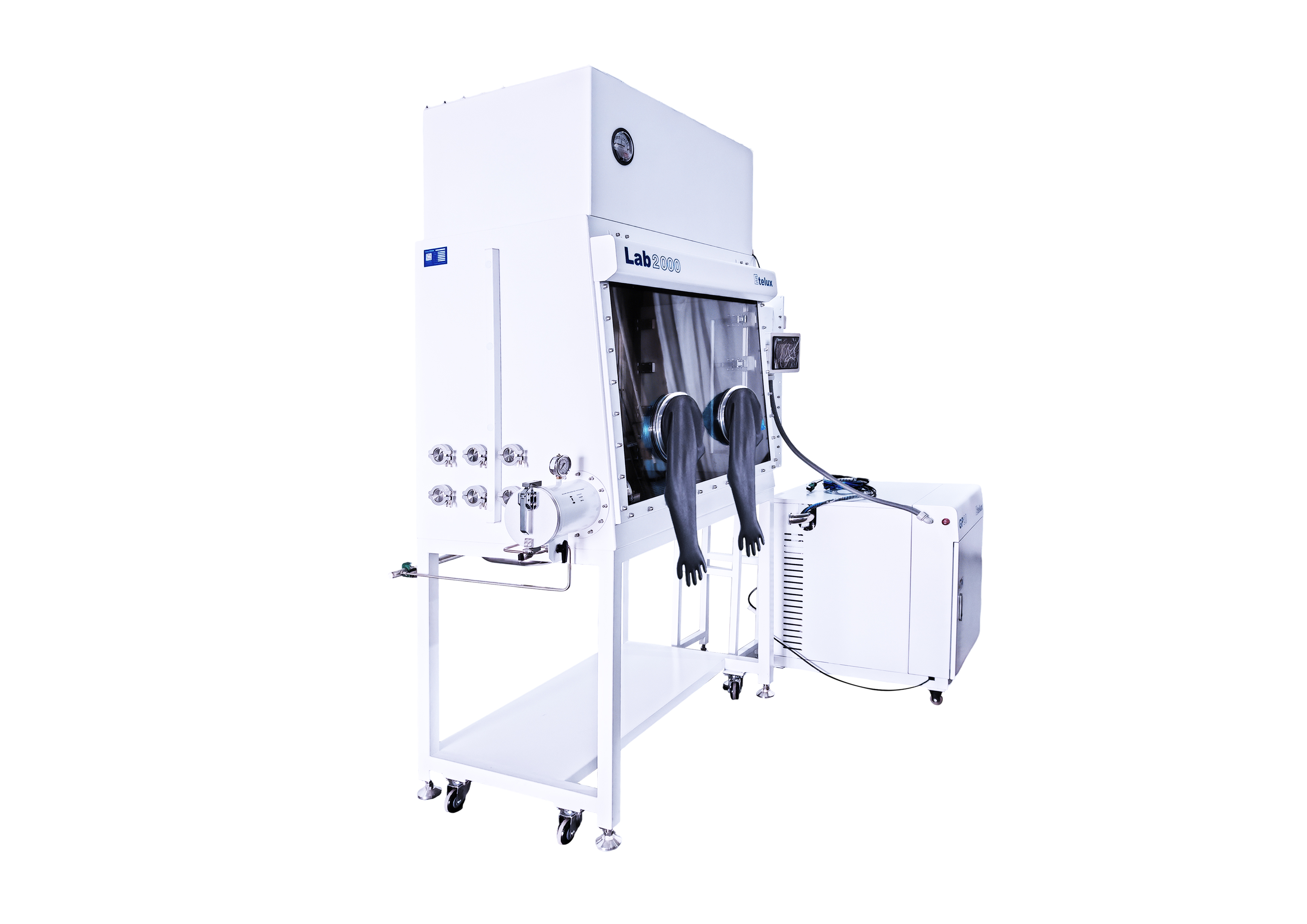

十级净化左侧小舱分体式手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：≥1200mm×900mm×750mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 0.8m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、前窗采用0型密封圈法兰视窗， 密封圈为3/8英寸厚的OMEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防 腐蚀处理，阳极氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径0.3μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vo1%/h | |
| 其他说明 | 箱体内设有陈列板2层可调搁物架(后置式) | |
| 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | ||
| 箱体可设置3个标准KF-40接口 | ||
| 钢结构支架，含脚轮高950mm，安装有万向脚轮 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 方形平开门过渡仓(304不锈钢)，位于箱体右侧，与手套箱连接，采用锁扣式大过渡舱门，易于操作 |
| 尺寸 | 内部有效尺寸：长≥365mm，宽≥450mm，高≥750mm大过渡舱，抛光 | |
| 真空度 | ≤1bar (大、小过渡舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度 2 mm |
| 尺寸 | 直径≥150mm，长≥300mm，手动阀门控制抽气和补气 | |
| 真空度 | ≤1bar (大、小过渡舱均要求抽真空带显示) | |
| 清洗系统 | ||
| 描述 | 箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间是自动停止。增加真空泵启停时间控制 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧后快速箱体自动清洗。箱体自动清晰阀门至箱体管道集成处要 KF25含钢丝朔料管牢固连接，外部KF25宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | 美国AVCRAY(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | 英国MICHELL 非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，可有效去除系统挥发出来的溶剂，媒介主要为优质高效活性碳。有机溶剂吸附系统填装料为经过水洗烘干的高效活性炭，填装量为5KG，安装于箱子底部，在柱子的上下方有KF40接口，方便换料，用户可自行换料 | |
| 十级净化FFU | ||
| 描述 | 手套箱顶部加装十级净化FFU | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
