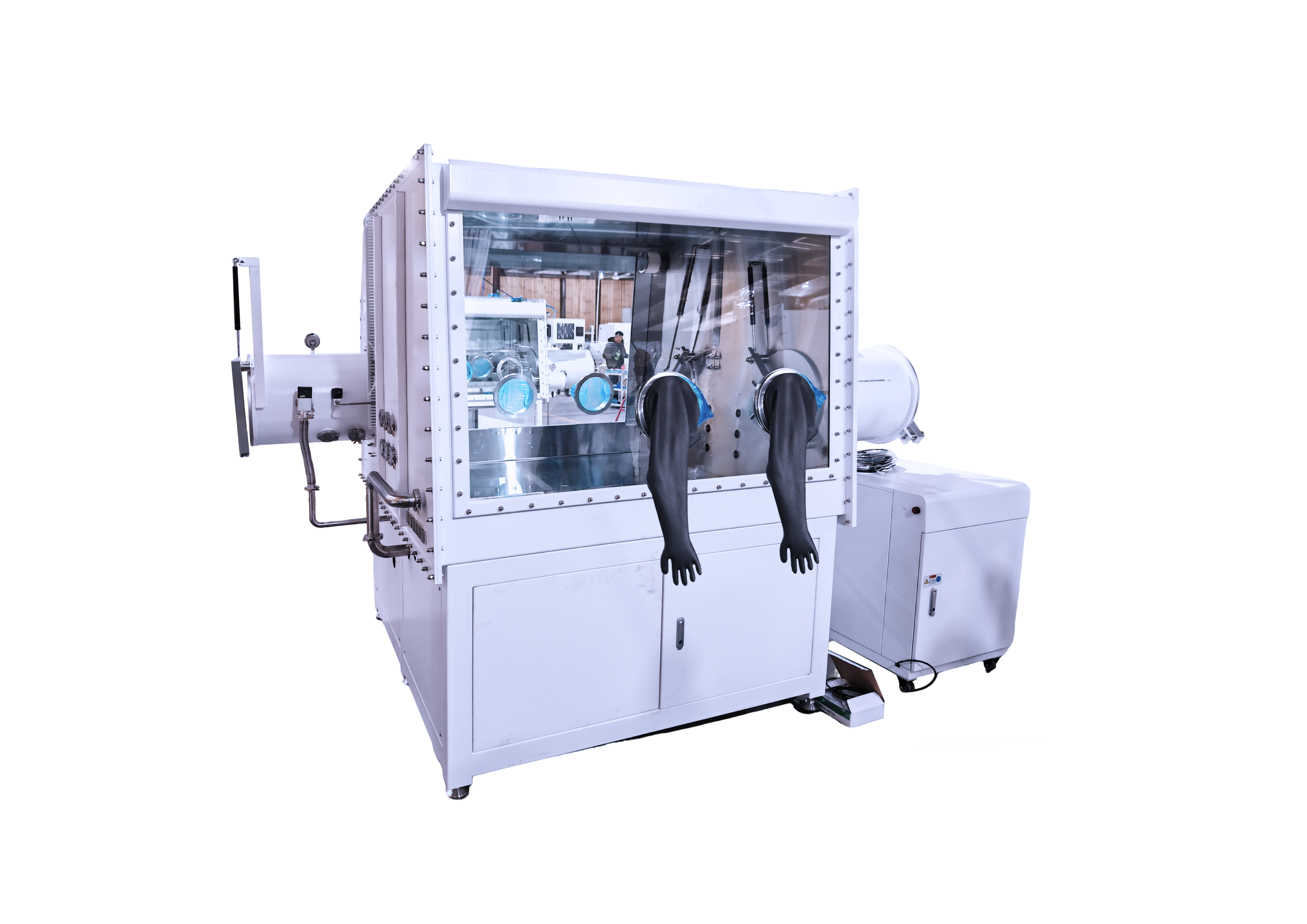

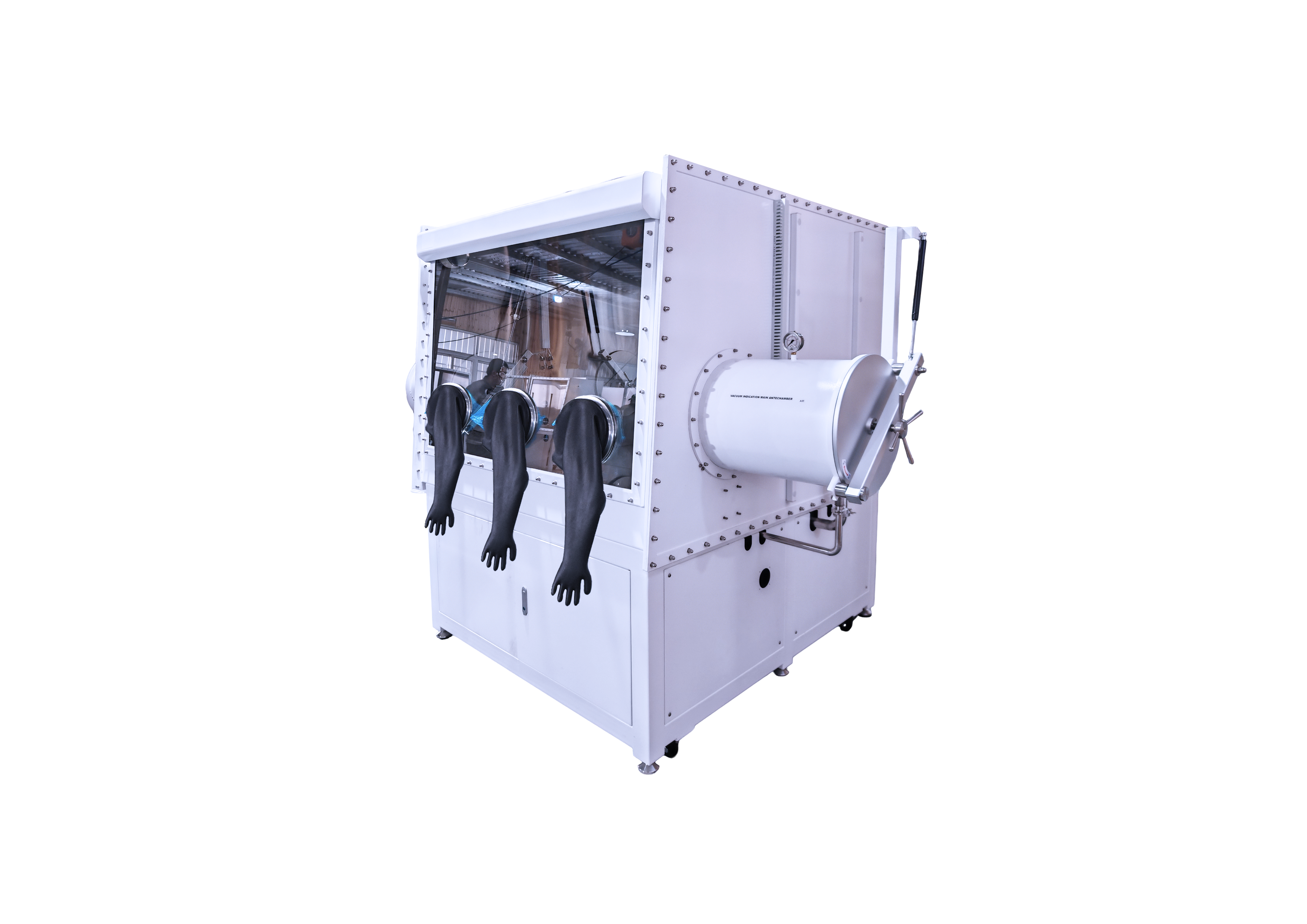

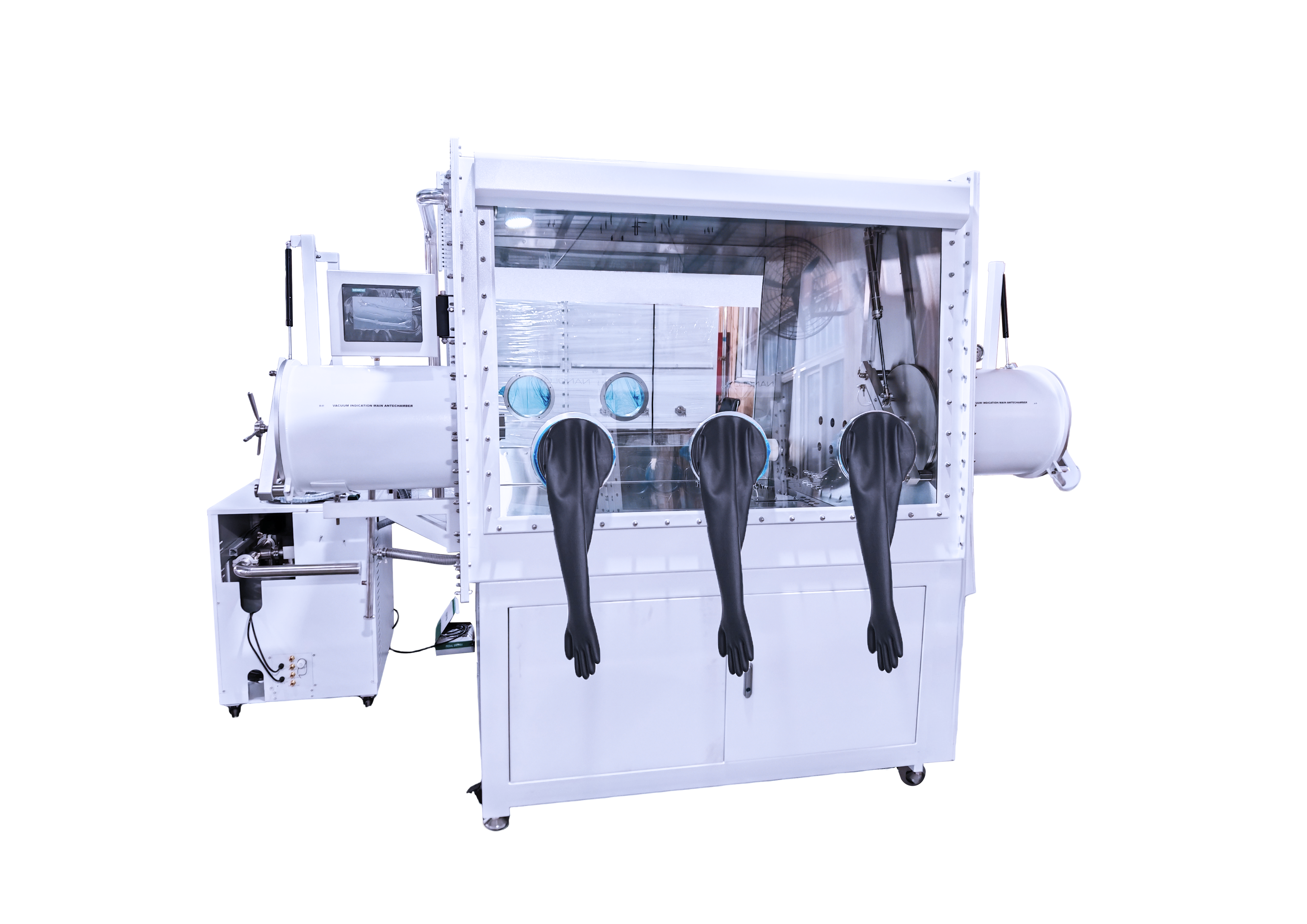

粉体材料-双面大单仓三过渡舱手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 1600mm×1200mm×1750mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 3.3m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的0MEGA双层密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极本色氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 箱体配置有防反射的黄色照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | |
| 提供密封模块一个，及相关灌胶线所需材料；水汽连接板一个 | ||
| 箱体可设置3个标准KF-40接口 | ||
| 钢结构支架，含脚轮高830 mm，安装有万向脚轮 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱连接，采用轴锁式大过渡舱门，易于操作。内侧门2个自动门，一个手动门 |
| 尺寸 | 直径≥390mm, 长500mm大过渡舱，活塞门，过渡舱内设有定制托盘，抛光 | |
| 真空度 | 真空度≤1bar (要求抽真空带显示) | |
| 其他说明 | 控制：触摸屏操作，可设定抽补时间和次数，触摸屏自动完成 | |
| 托盘：不锈钢，定制，具体见图纸 | ||
| 数量：3 | ||
| 清洗系统 | ||
| 描述 | 自动气控电镀板；箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间是自动停止。增加真空泵启停时间控制。 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧后快速箱体自动清洗。 箱体自动清晰阀门至箱体管道集成处要KF25含钢丝朔料管牢固连接，外部 KF25 宝塔接头 | |
| 分析仪 | ||
| 水分分析仪 | 型号 | (国外进口) 氧化铝薄膜水分析仪 品牌：GE Panametric |
| 安装位置 | 安装在配液处上方湿度>100PPM，设备报警停机 | |
| 测量范围 | 0-1000ppm | |
| 环境 | -10℃-50℃ | |
| 真空系统 | ||
| 描述 | 真空泵选用英国Edwards真空泵，型号RV12泵，抽速12m³/h，极限真空2x10³ 毫巴。可分别对过渡舱进行抽真空，并可实现随时单独控制。(国外进口) | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
