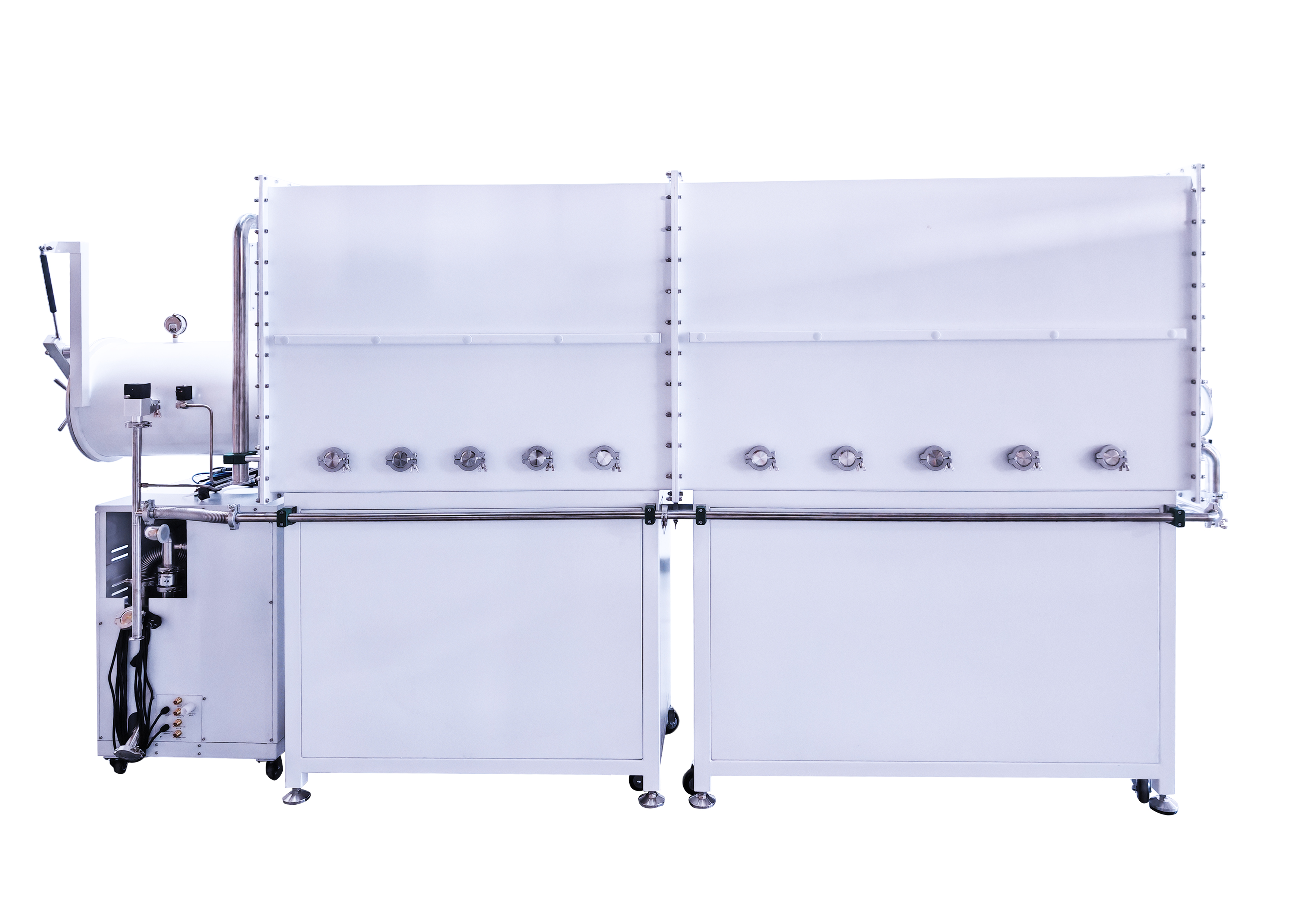

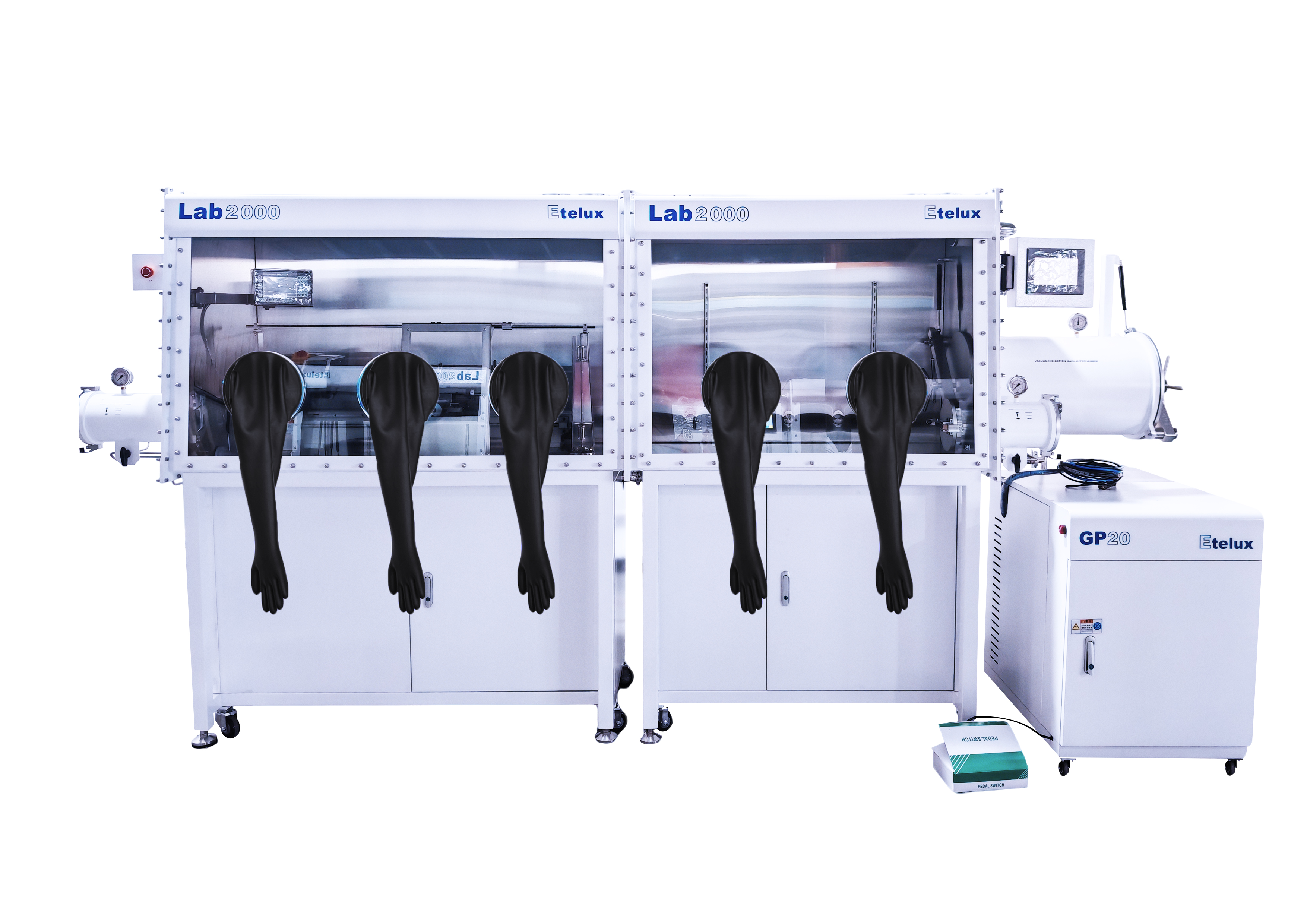

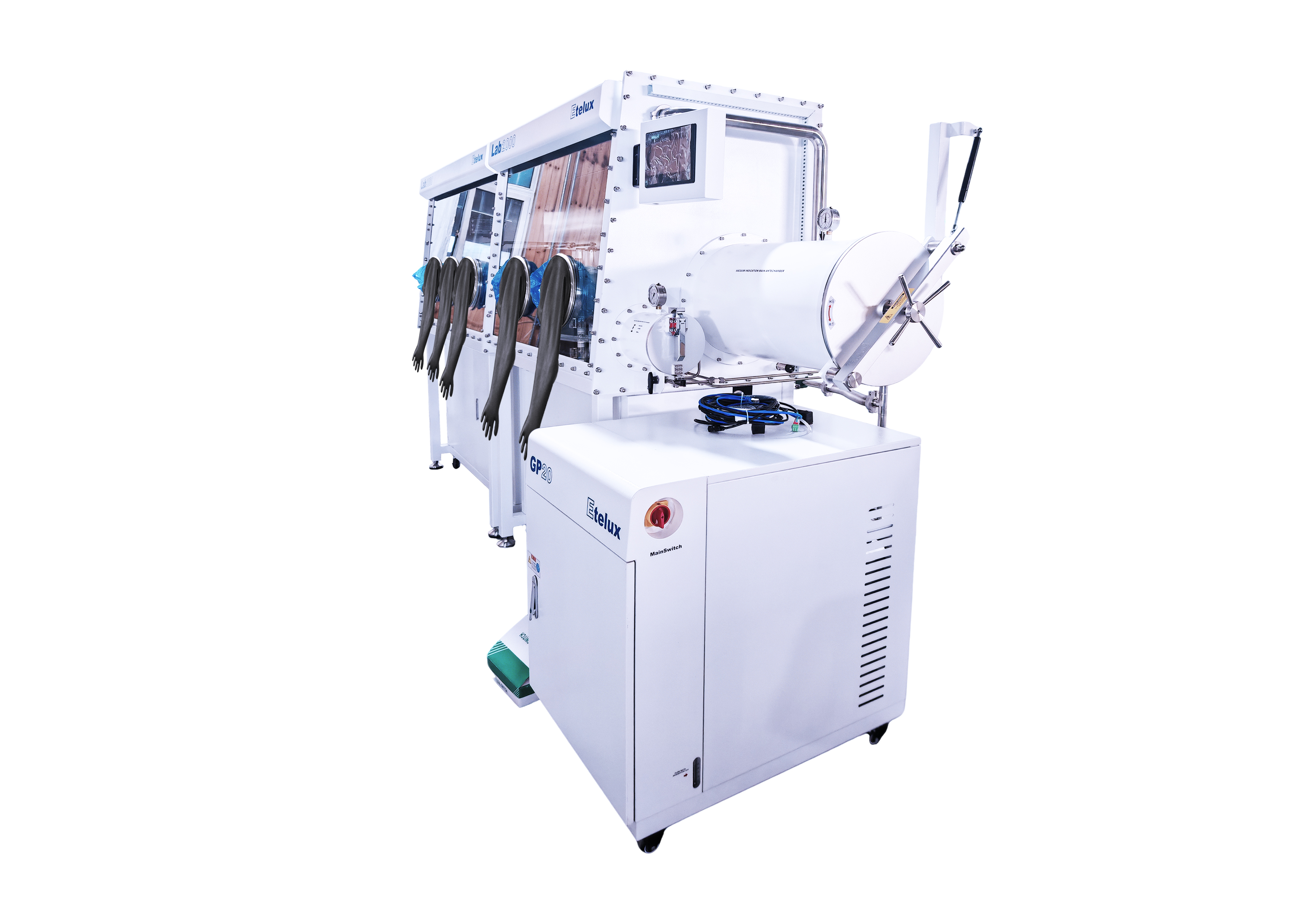

新材料加工-集成材料车削称量设备双舱手套箱系统
这是一个将多个独立的功能模块和手套箱类型集成为一个完整的、用于特殊材料加工的解决方案。主工作舱三手套口设计允许两名操作员协同工作，非常适合需要配合的加工、装配或测量任务；小型精密数控车床或专用车削头被直接安装在手套箱内部，在惰性环境中对棒材进行车外圆、端面、切槽、镗孔等加工。车床的主轴、导轨、控制系统需要电源、气源和数据线，通过专用的电气穿孔板或波纹管接口密封引入箱内。辅舱与主舱相连，加工产生的碎屑、废料或加工好的零件，可以从主箱转移到辅箱。在辅箱中，用精密天平对物料进行称重，以计算材料利用率、记录成品重量或配制下一工序的原料。该系统将惰性环境保护、精密制造和定量分析三大功能无缝融合，是手套箱应用中高端和复杂的解决方案
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：2400mm×900mm×750mm | |
| 材质：全不锈钢结构（Type 304），厚度 3mm | ||
| 体积 | 1.6m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的OMEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防 腐蚀处理，阳极氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度：0.4mm | ||
| 过滤器 | 孔径：0.3 μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | |
| 箱体可设置多个标准KF-40接口 | ||
| 钢结构支架，含脚轮高950 mm, 安装有万向脚轮 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径≥360mm，长600mm大过渡舱，活塞门，过渡舱内有可滑动托盘，抛光 | |
| 真空度 | 真空度<1bar(大、小右过度舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 箱体左右两侧设置各有一个小过渡舱，右侧规格为：直径150mm，长300mm，手动阀门控制抽气和补气 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 其他说明 | 左侧箱体底部设有一个收集槽，480mm×250mm×300mm | |
| 内置机床保护罩一个，材料亚克力板(根据机床实际情况现场制作) | ||
| 清洗系统 | ||
| 描述 | 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧后快速箱体自动清洗。箱体自动清晰阀门至箱体管道集成处要KF25含钢丝朔料管牢固连接，外部KF25宝塔接头。 自动气控电镀板；箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间是自动停止。增加真空泵启停时间控制。 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国AVCRAY(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，可有效去除系统挥发出来的溶剂，媒介主要为优质高效活性碳。有机溶剂吸附系统填装料为经过水洗烘干的高效活性炭和活性氧化铝，填装量为7KG，安装于箱子底部 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
