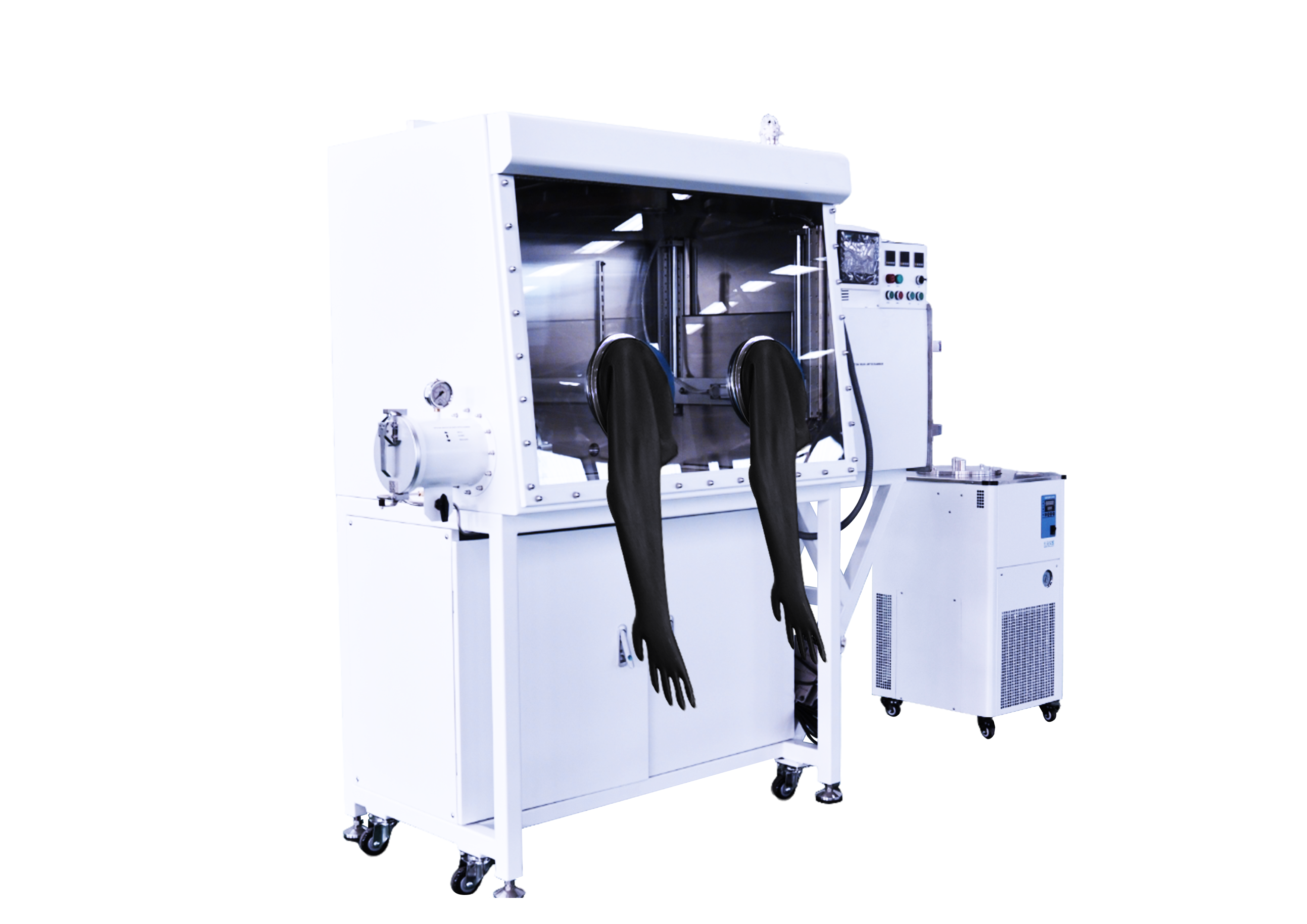

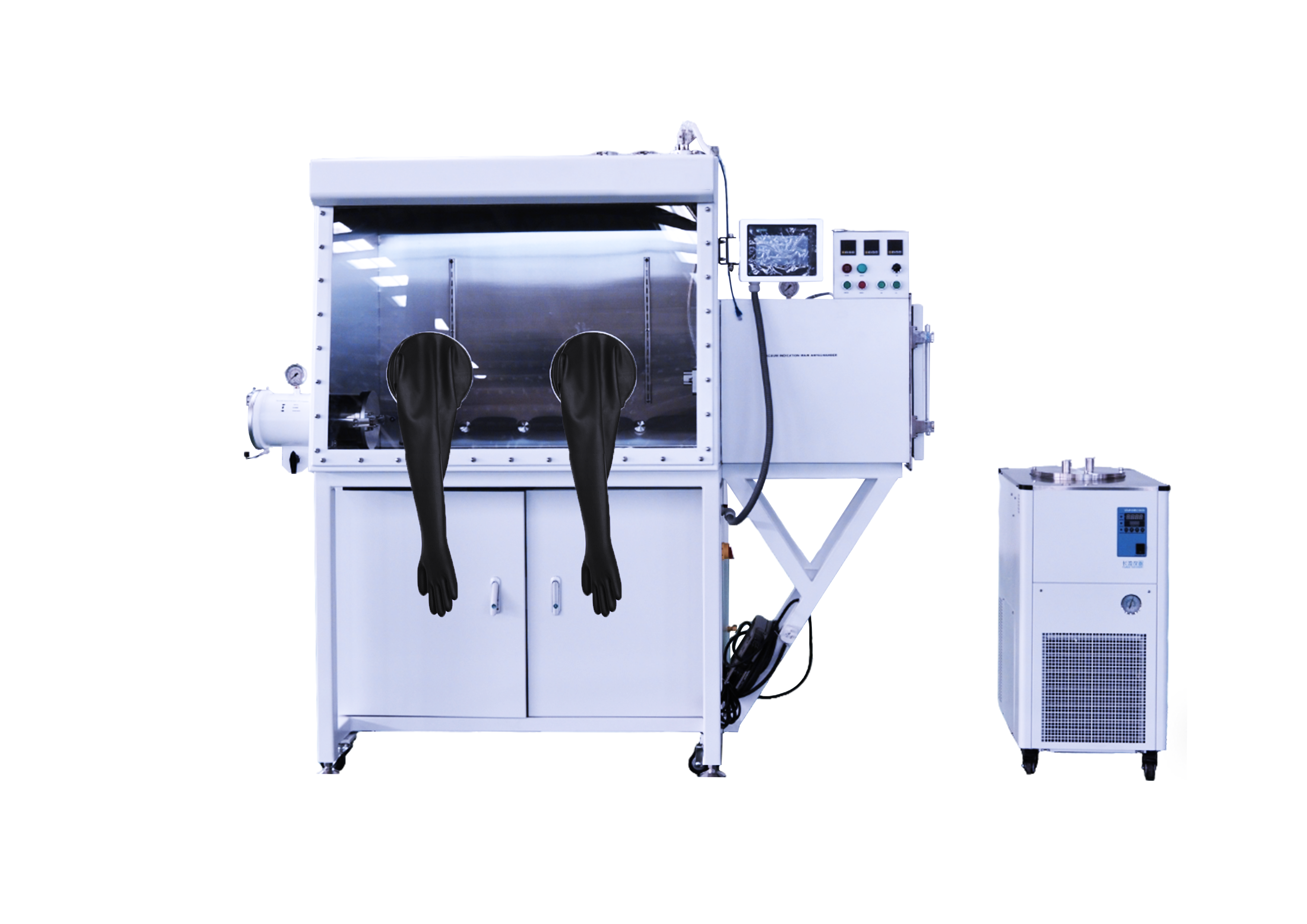

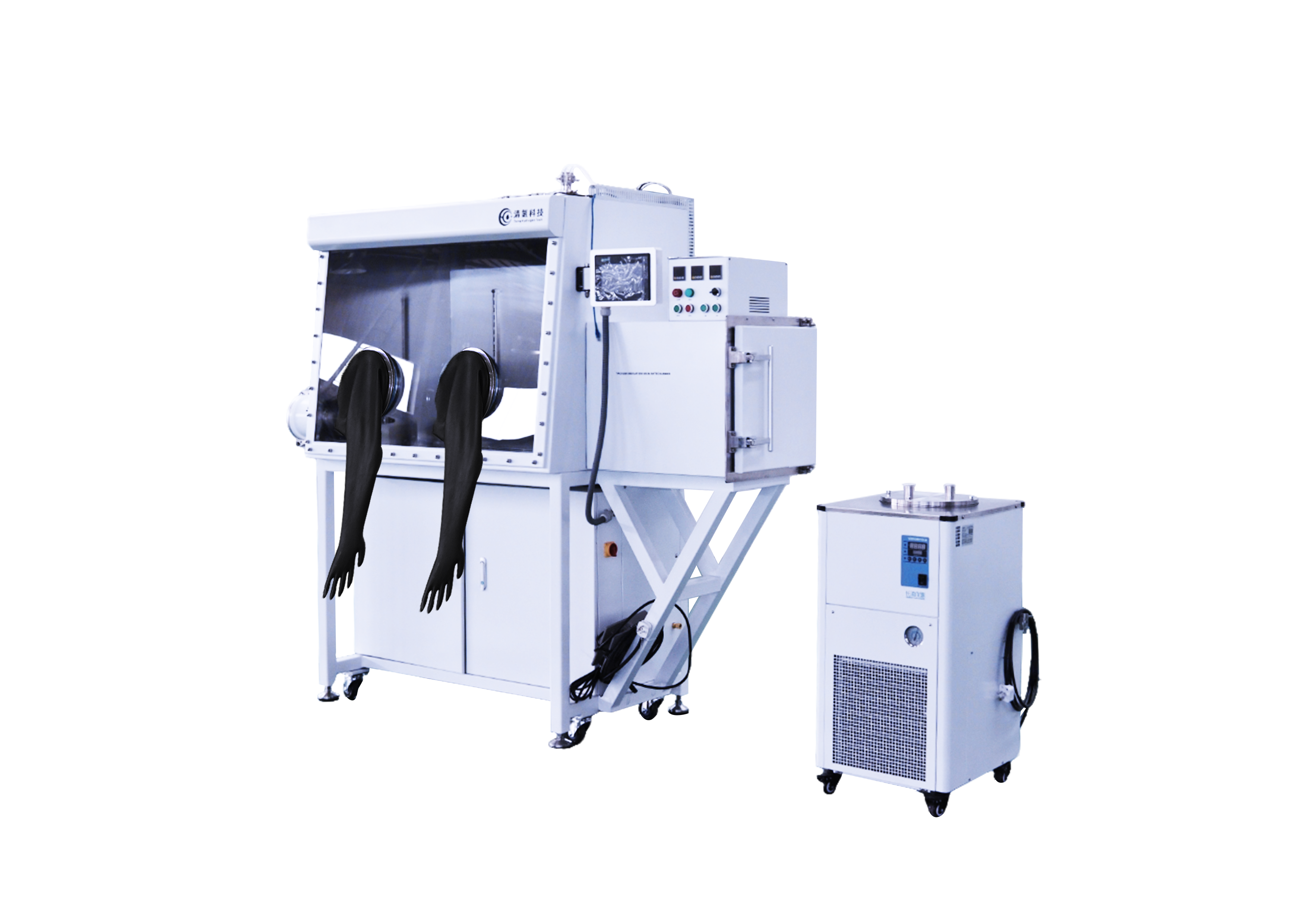

先进材料合成-集成加热方舱带冷水机手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1200mm×920mm×800mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 2.3m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的OMEGA密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口（经过防腐蚀处理，阳极氧化铝），口径 220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 过滤器 | 孔径 0.3μm | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | <0.001vol%/h | |
| 其他说明 | 箱体内设有陈列板 2 层可调搁物架 | |
| 箱体内设有多孔电源接线板（电源：220V±10% 50Hz±10%） | ||
| 箱体可设置多个标准 KF-40 接口 | ||
| 钢结构支架，含脚轮高 950 mm，安装有万向脚轮，手套箱可以自由移动 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 方舱形（304 不锈钢），与手套箱连接，升降门，易于操作 |
| 尺寸 | 方舱：400mm×400mm×600mm | |
| 真空度 | 真空度<1bar(大、小右过度舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度 2 mm |
| 尺寸 | 直径150mm，长300mm，手动阀门控制抽气和补气 | |
| 真空度 | 真空度<1bar(大、小右过度舱均要求抽真空带显示) | |
| 其他说明 | 托盘：不锈钢材质，可自由移动延伸(大过度舱配置) 3 层托盘可拆卸，方仓 3 层加热，采用平板加热， PID 智能控温，加热温度 150℃，过渡舱温度独立显示，误差±1℃，精度 0.1℃，外带保温套 | |
| 清洗系统 | ||
| 描述 | 自动气控电镀板；箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间是自动停止。自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧快速箱体自动清洗。箱体自动清洗阀门至箱体管道集成处采用KF25含钢丝朔料管牢固连接，外部接口KF25宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 真空系统 | ||
| 描述 | 增加真空泵启停时间控制。真空泵选用英国 Edwards 真空泵，型号 RV12，流量 12m3/h， 极限真空 2x10-3 毫巴。可分别对过渡舱进行抽真空，并可实现随时单独控制。(国外进口) | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
