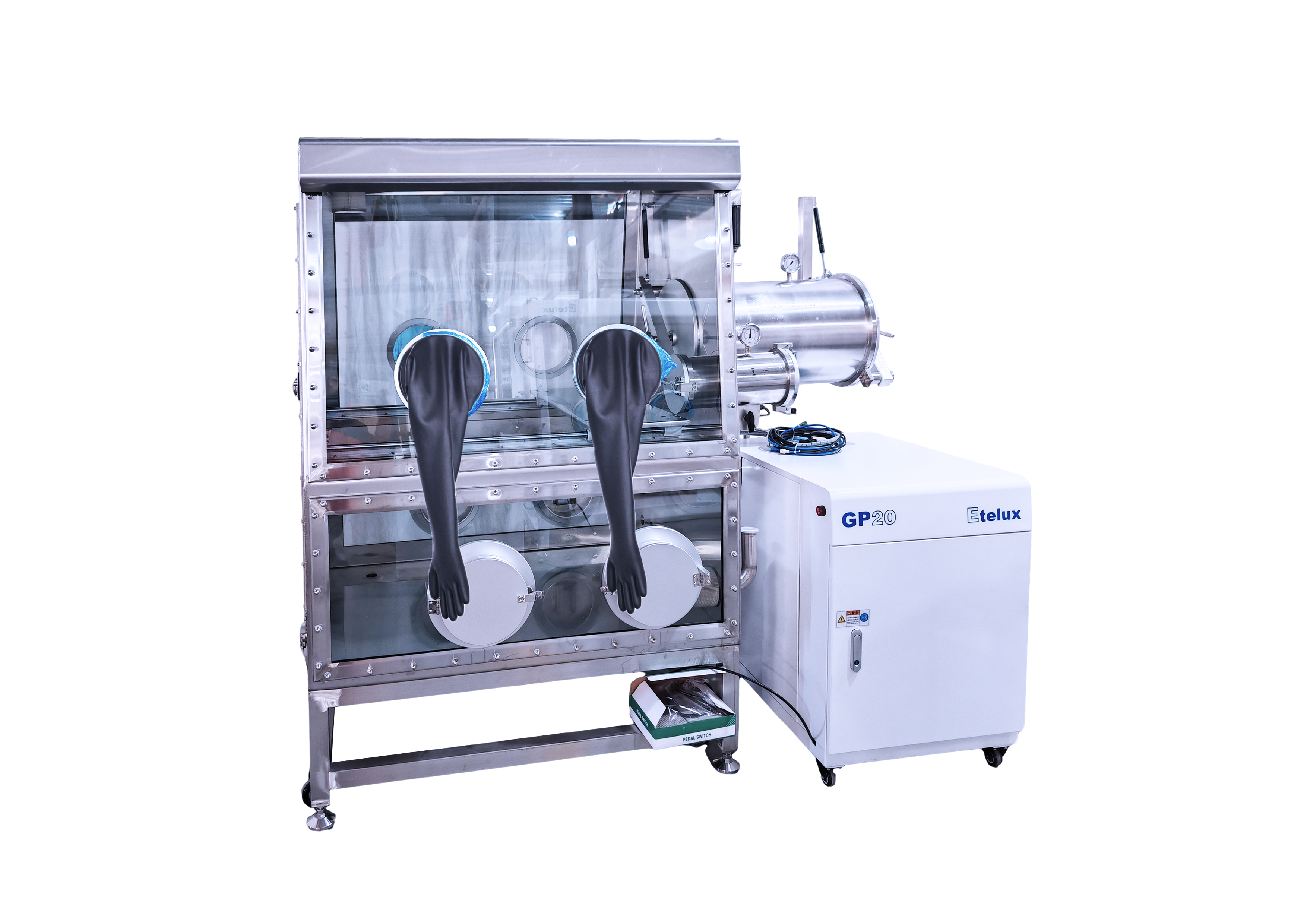

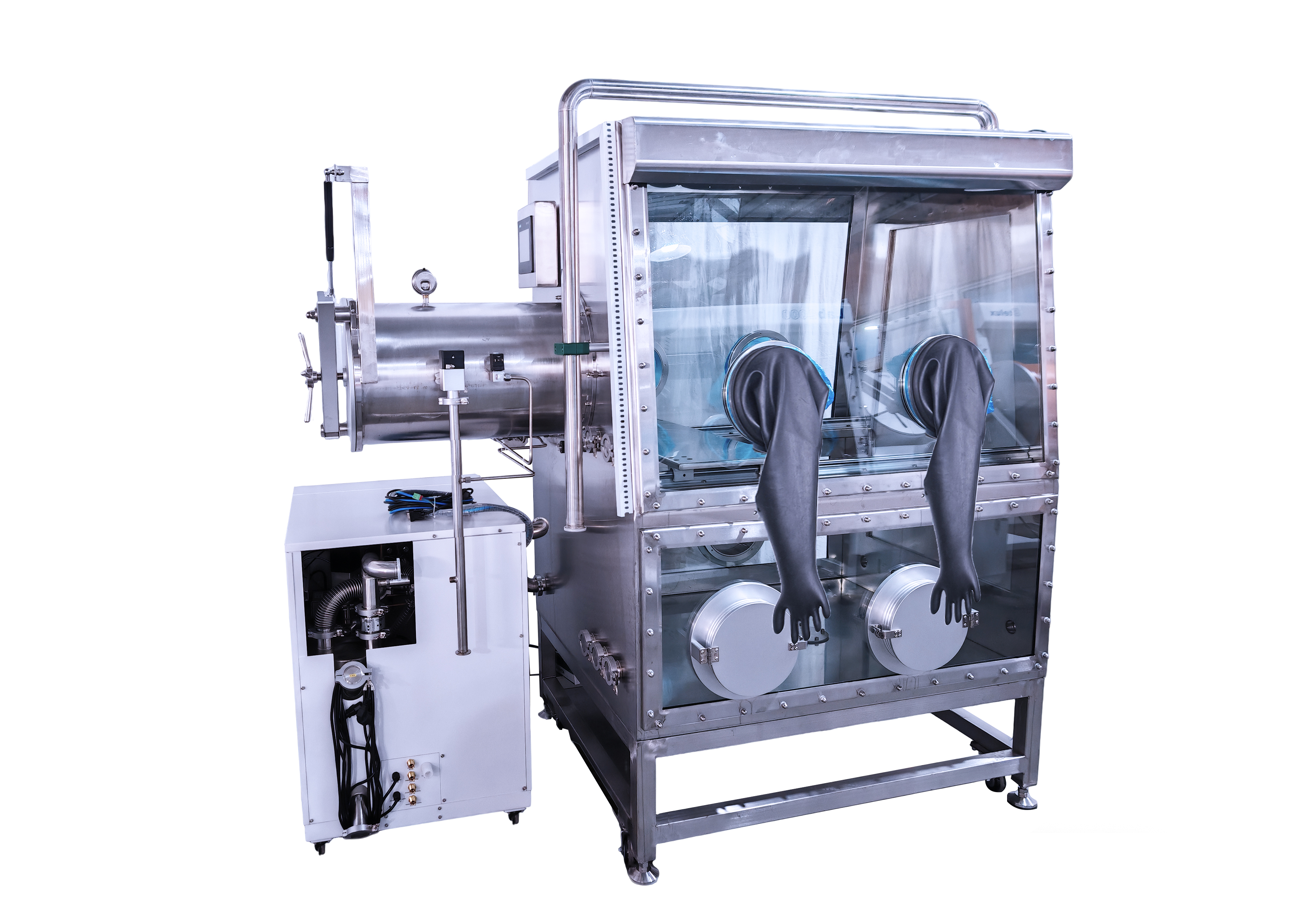

从喂料到涂布-百级净化带匀胶机集成T型舱双手套箱系统
这是个高度定制化的 “多工艺、全链条”先进材料与器件研发/中试平台。实现从 “原料处理 → 浆料制备 → 薄膜涂覆/成型 → 器件集成” 的封闭流程，适用于对环境要求最苛刻的柔性电子和能源器件，及对水氧极度敏感或要求超净环境的下一代材料。整个系统的空气氛围由百级净化系统维持，确保颗粒污染可控；在喂料手套箱中对空气敏感原料（如锂金属、固态电解质粉体、钙钛矿前驱体）进行称量、预混合、干燥，将浆料或制备好的基片；在挤出机单元制备电解质浆料并挤出成膜。将基片通过T型通道传递至旋涂匀胶机模块，进行精密薄膜涂覆，在惰性气氛下进行溶液配制、旋涂及后续处理，保障器件效率与寿命。
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。

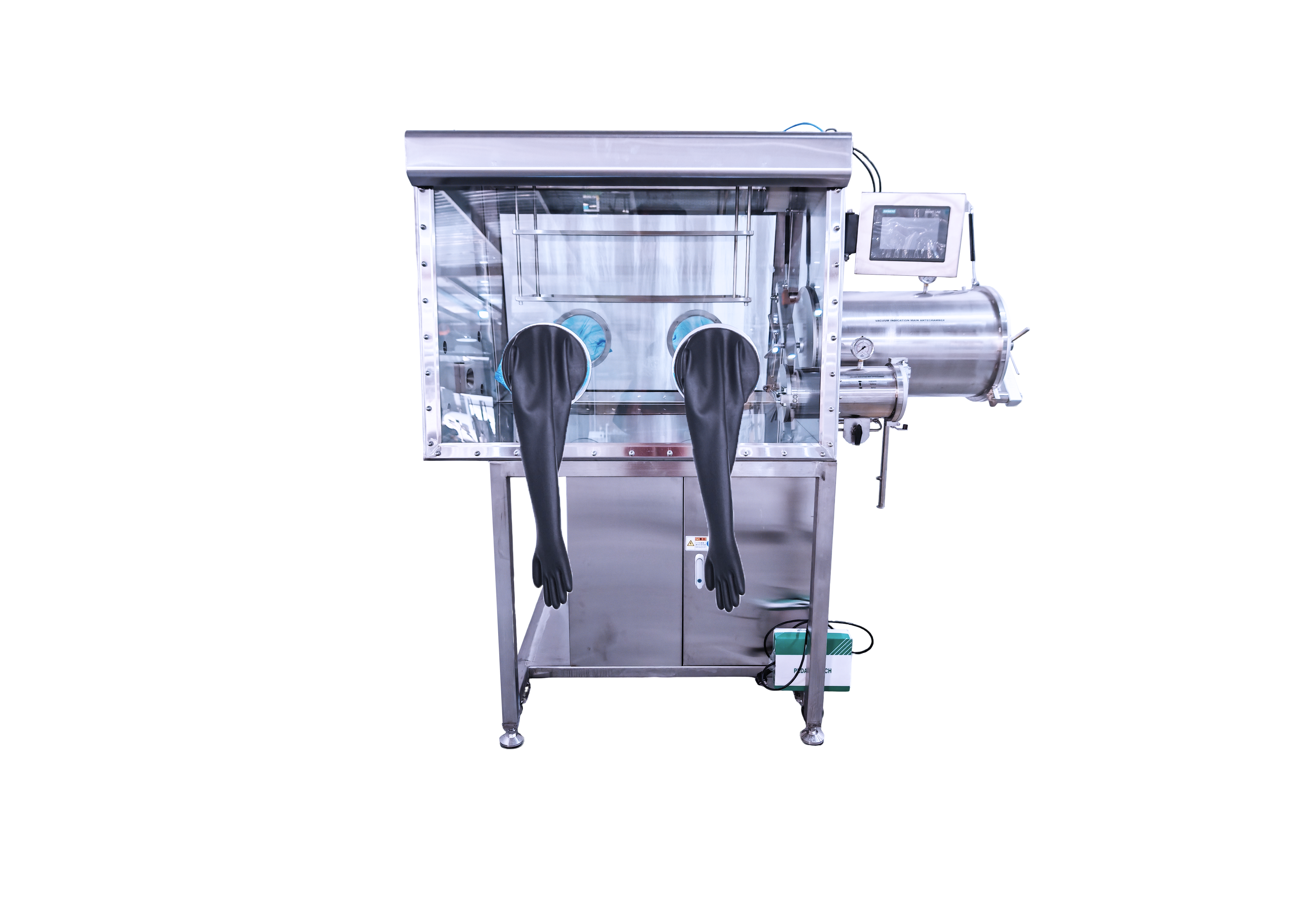

| 对面2工位手套箱主要技术指标和配置 | ||
| 箱体 | ||
| 描述 | 尺寸：1200mm×900mm×1000mm | |
| 材质：全不锈钢结构(Type 304), 厚度3mm，双面拉丝不锈钢本色 | ||
| 体积 | 1.0m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm有钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的OMEGA双层密封圈 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极本色氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，手套口8英寸，长800mm | ||
| 过滤器 | 孔径0.3 μm孔径 | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 箱体内设有陈列板2层搁物架 | |
| 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | ||
| 箱体可设置4个标准KF-40 接口，箱体左侧定制法兰配合客户设备连接 客户箱体内需要进线，进气，配合客户连接线灌胶；带匀胶机抽口一个 | ||
| 不锈钢结构支架，含脚轮高950 mm, 安装有万向脚轮 | ||

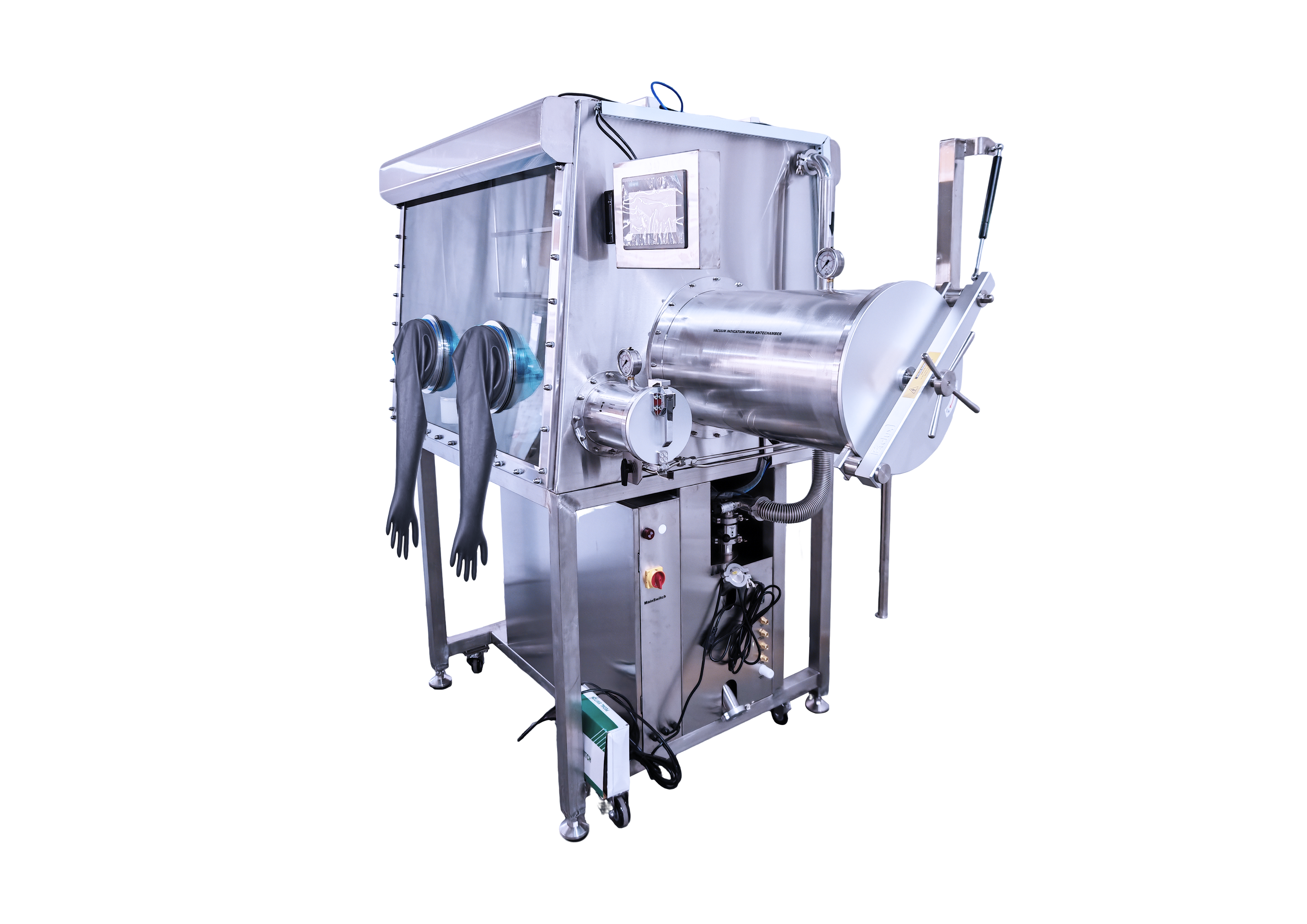

| 喂料器手套箱主要技术指标和配置 | ||
| 箱体 | ||
| 描述 | 尺寸：1200mm×1650mm×1000mm | |
| 材质：全不锈钢结构(Type 304), 厚度3mm，双面拉丝不锈钢本色 | ||
| 体积 | 1.9m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的10mm钢化玻璃前窗，耐磨、抗腐蚀、透光性好 密封圈采用3/8英寸厚的OMEGA双层密封圈， 箱体前后面及侧板有可拆卸检修门 | |
| 手套口 | 8英寸 | |
| 硬铝合金手套口(经过防腐蚀处理，阳极本色氧化铝，耐电解液及有机溶剂腐蚀)，口径220mm | ||
| 手套 | 材料：丁基橡胶手套 | |
| 厚度 0.4mm，手套口8英寸，长800mm | ||
| 过滤器 | 孔径0.3 μm孔径 | |
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | ≤0.001vol%/h | |
| 其他说明 | 箱体内设有可滑动托盘 | |
| 箱体内设有多孔电源接线板(电源：220V±10%50Hz±10%) | ||
| 箱体可设置3个标准KF-40 接口，客户箱体内需要进线，进气，配合客户连接线灌胶；带匀胶机抽口一个 | ||
| 不锈钢结构支架，含脚轮高198mm，安装有万向脚轮 | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(304不锈钢)，与手套箱连接，采用轴锁式大过渡舱门，易于操作 |
| 尺寸 | 直径≥360 mm，长600m，大过渡舱，活塞门，过渡舱内有可滑动托盘，抛光 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 小过渡舱 | 材料 | 不锈钢 type 304 (1.4301)，厚度2mm |
| 尺寸 | 直径150mm，长300mm，手动阀门控制抽气和补气 | |
| 真空度 | ≤1bar (大、小右过度舱均要求抽真空带显示) | |
| 清洗系统 | ||
| 描述 | 自动气控电镀板；箱内气体自动清洗功能用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间是自动停止。增加真空泵启停时间控制。 自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧后快速箱体自动清洗。 箱体自动清晰阀门至箱体管道集成处要KF25 含钢丝朔料管牢固连接，外部KF25 宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | 美国Avcray(电化学燃料电池) 非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | 英国MICHELL/ (也可切换露点显示) 非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 溶剂净化系统 | ||
| 描述 | 为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，可有效去除系统挥发出来的溶剂， 媒介主要为优质高效活性碳。有机溶剂吸附系统填装料为经过水洗烘干的高 效活性炭，填装量为7KG，安装于箱子底部 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 2500mm×1050mm×2100mm | |
| 重量 | 500KG | |
