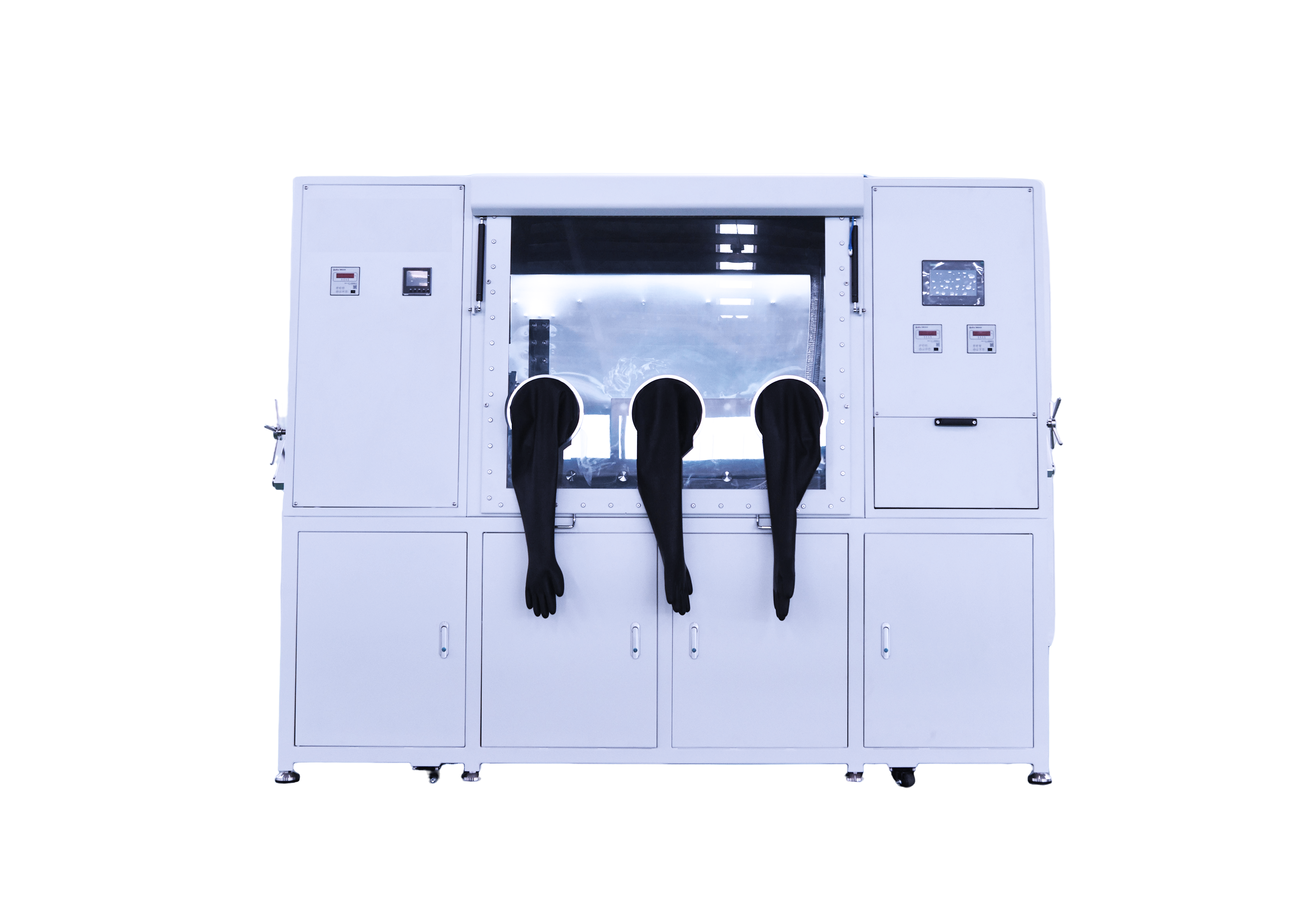

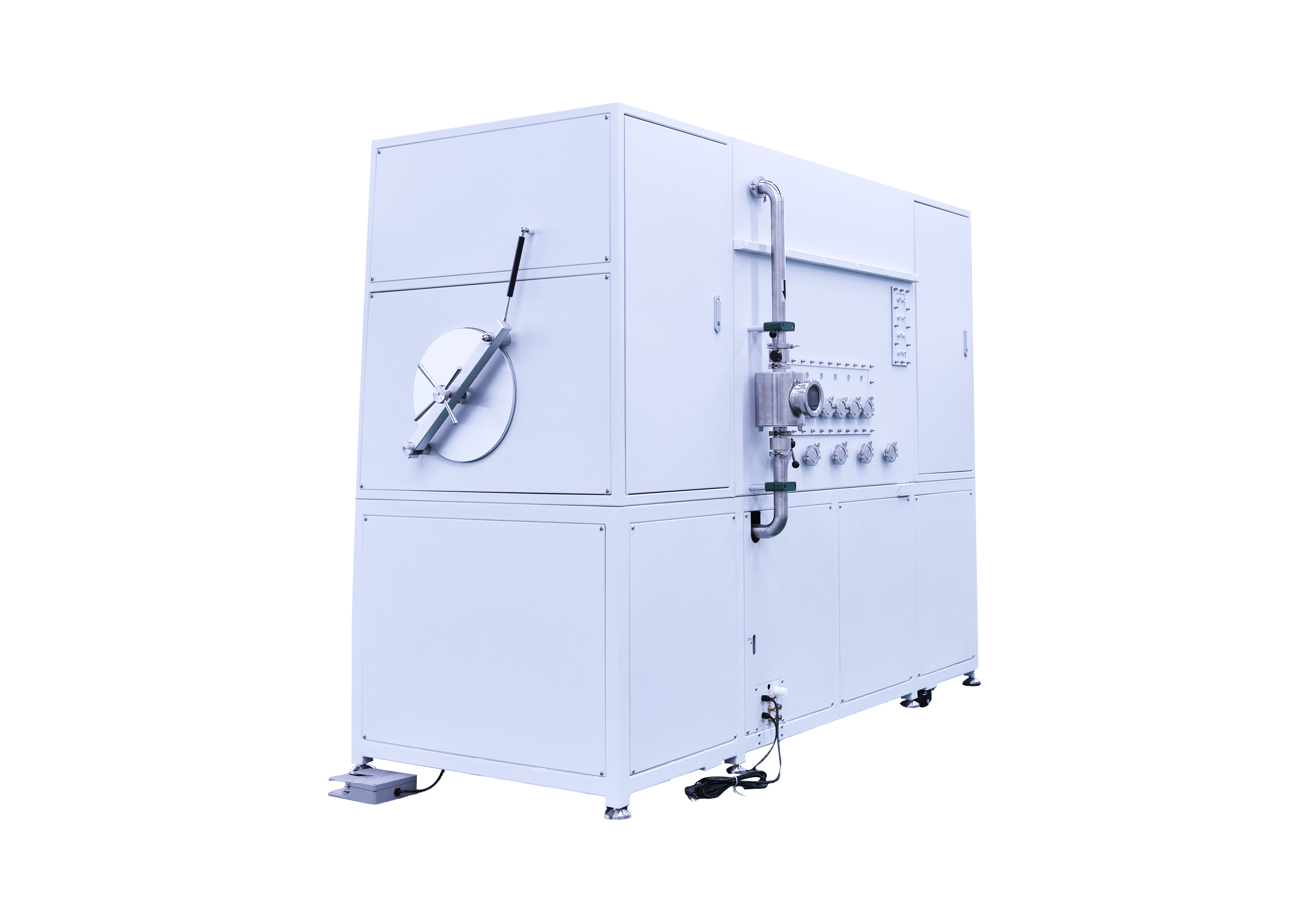

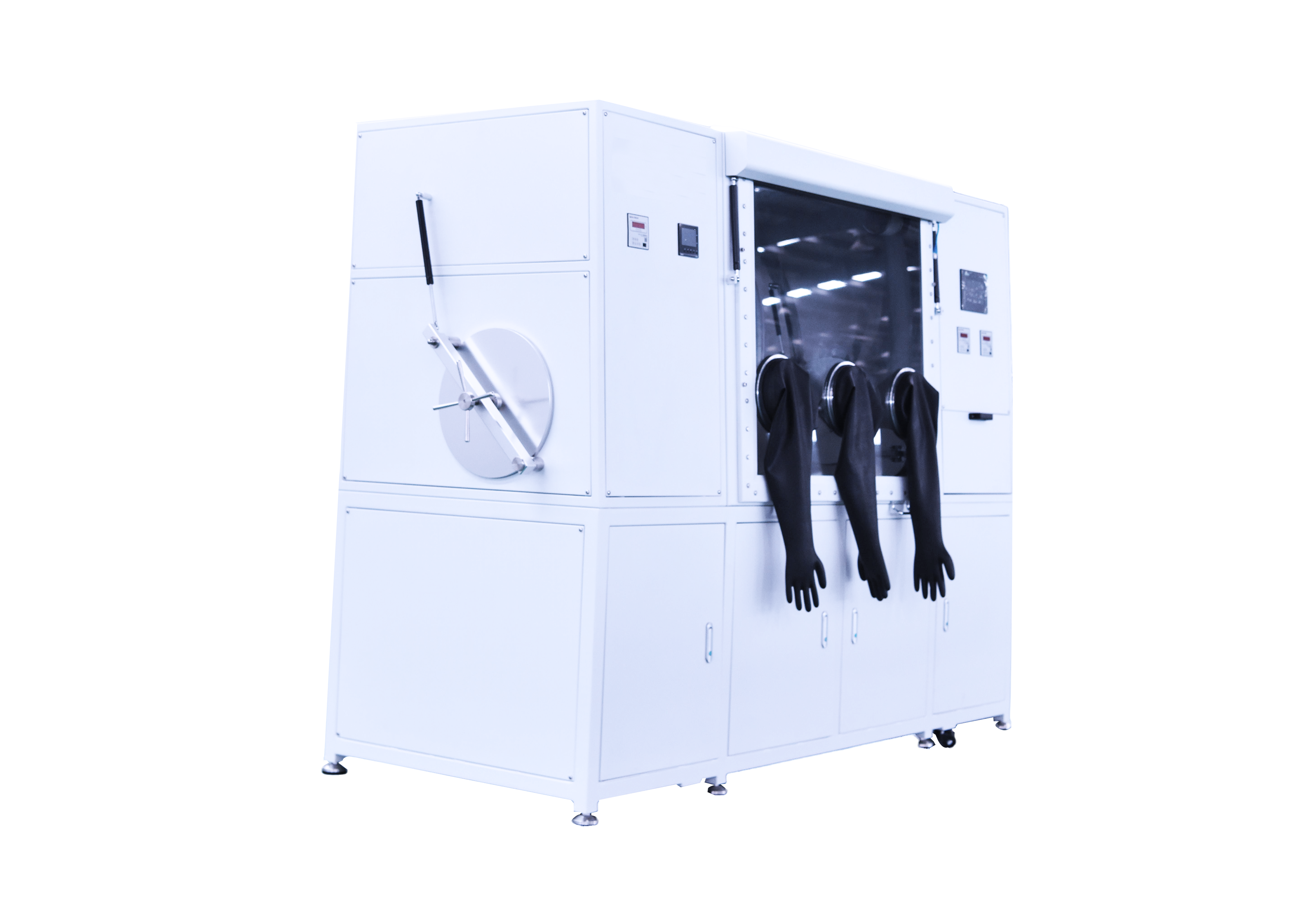

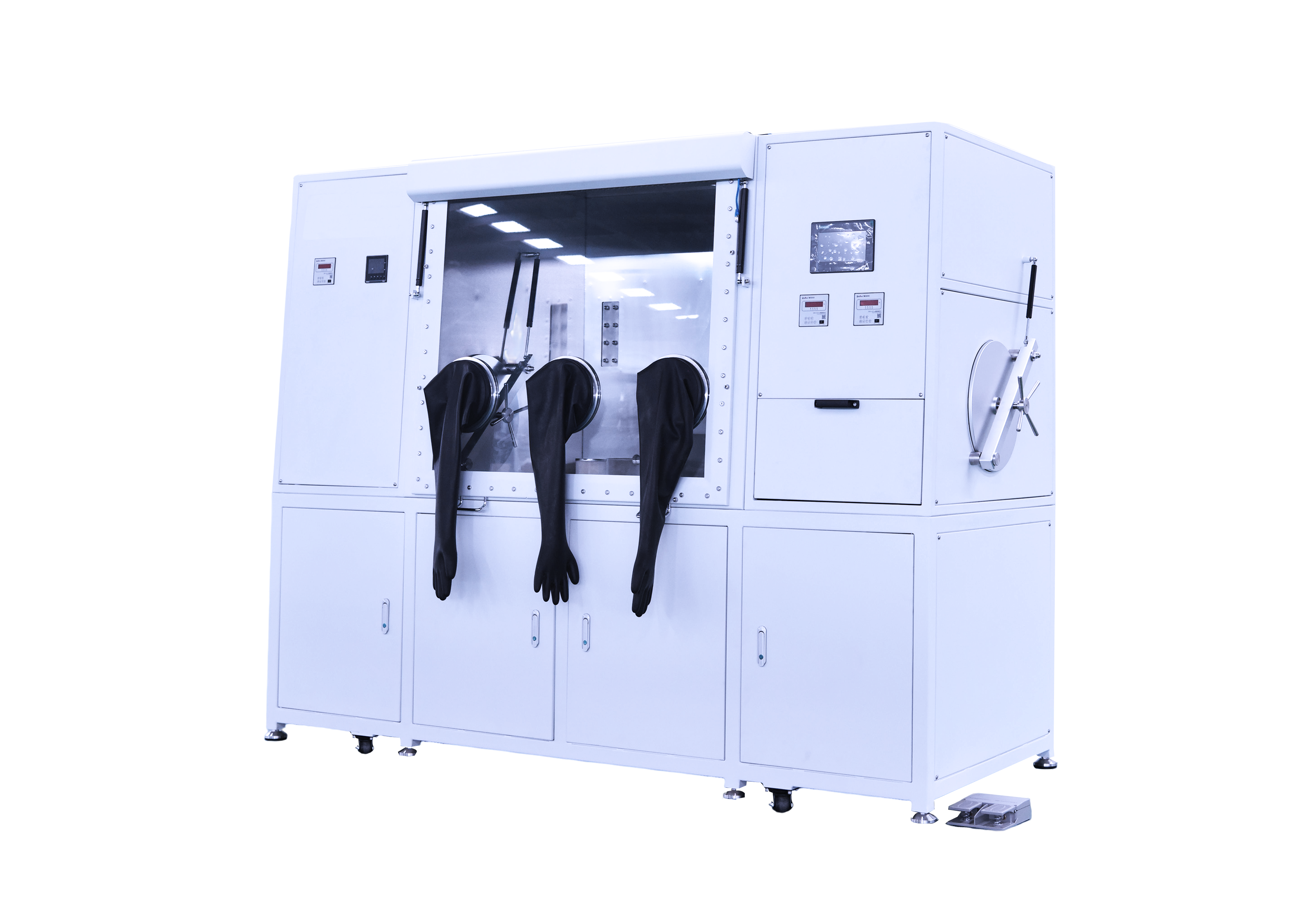

激光焊接手套箱系统
专为那些在空气环境中无法焊接、焊接质量差或会产生有毒副产物的材料和工艺而设计。将激光器（光纤/碟片激光）、振镜扫描系统、工作台、CCD同轴视觉定位系统、过程监控（如PLD） 全部或关键部分集成于手套箱内部，将焊接区域与大气完全隔离，彻底防止氧（O₂）、氮（N₂）和水汽（H₂O） 在高温熔池中发生反应。消除水汽分解带来的氢原子，从根本上预防高强度材料（如铝合金、钛合金）的氢脆和延迟裂纹。不仅可以充入惰性气体（如Ar， He），还可以根据工艺需要充入活性气体或混合气体。激光焊接产生的金属烟尘、飞溅和颗粒物被完全限制在箱体内，焊接中产生的有毒烟气可在箱体内被收集并经由专用废气处理系统净化后排放；箱体本身作为一级激光防护罩，防止激光辐射外泄，保障人身安全。
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。

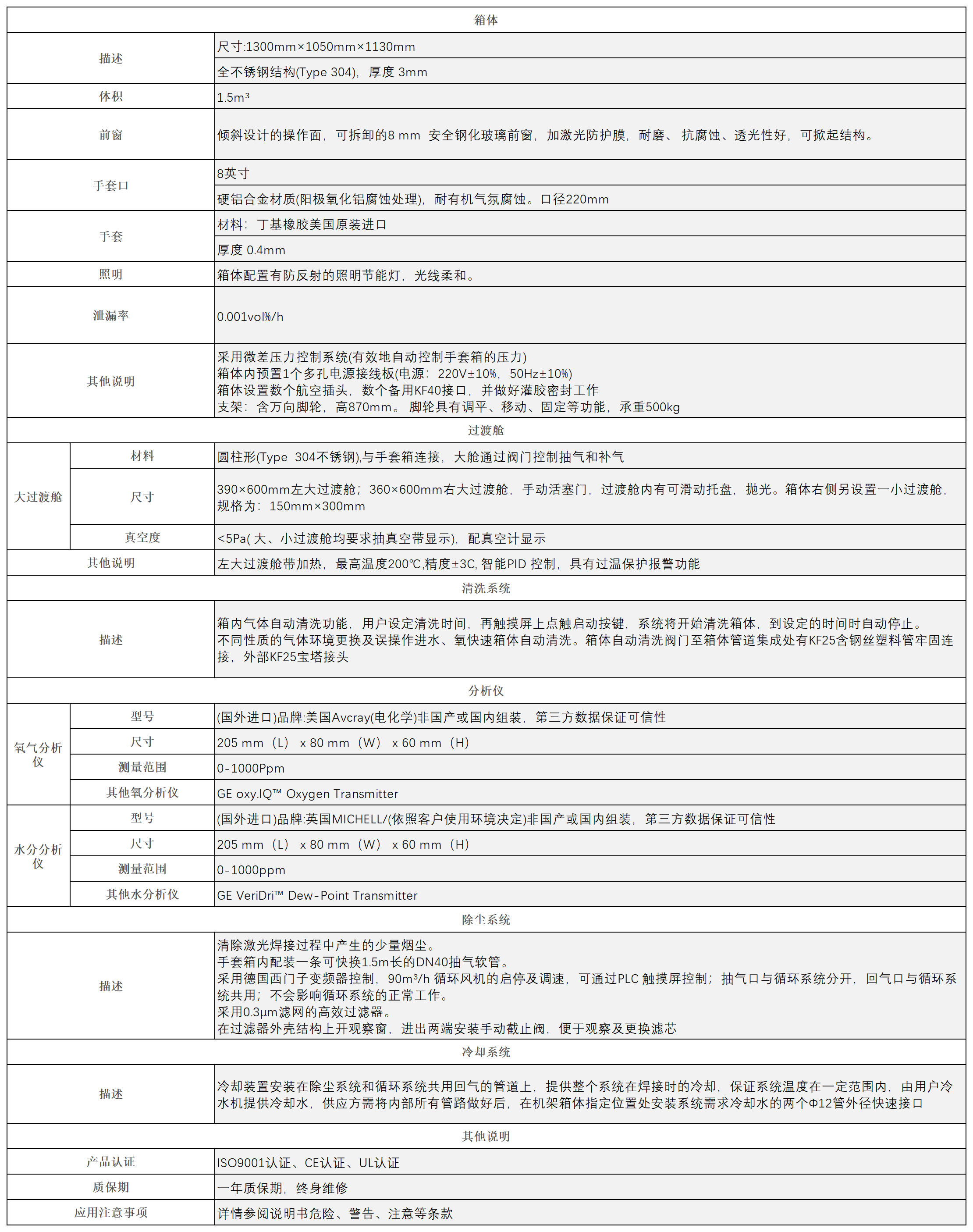

| 箱体 | ||
| 描述 | 尺寸：1300mm×1050mm×1130mm | |
| 全不锈钢结构(Type 304)，厚度 3mm | ||
| 体积 | 1.5m³ | |
| 前窗 | 倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，加激光防护膜，耐磨、 抗腐蚀、透光性好，可掀起结构 | |
| 手套口 | 8英寸 | |
| 硬铝合金材质(阳极氧化铝腐蚀处理)，耐有机气氛腐蚀。口径220mm | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度：0.4mm | ||
| 照明 | 箱体配置有防反射的照明节能灯，光线柔和 | |
| 泄漏率 | 0.001vol%/h | |
| 其他说明 | 采用微差压力控制系统(有效地自动控制手套箱的压力) 箱体内预置1个多孔电源接线板(电源：220V±10%，50Hz±10%) 箱体设置数个航空插头，数个备用KF40接口，并做好灌胶密封工作 支架：含万向脚轮，高870mm。 脚轮具有调平、移动、固定等功能，承重500kg | |
| 过渡舱 | ||
| 大过渡舱 | 材料 | 圆柱形(Type 304不锈钢)，与手套箱连接，大舱通过阀门控制抽气和补气 |
| 尺寸 | 390×600mm左大过渡舱；360×600mm右大过渡舱，手动活塞门，过渡舱内有可滑动托盘，抛光。箱体右侧另设置一小过渡舱，规格为：150mm×300mm | |
| 真空度 | <5Pa( 大、小过渡舱均要求抽真空带显示)，配真空计显示 | |
| 其他说明 | 左大过渡舱带加热，最高温度200℃，精度±3C，智能PID 控制，具有过温保护报警功能 | |
| 清洗系统 | ||
| 描述 | 箱内气体自动清洗功能，用户设定清洗时间，再触摸屏上点触启动按键，系统将开始清洗箱体，到设定的时间时自动停止。 不同性质的气体环境更换及误操作进水、氧快速箱体自动清洗。箱体自动清洗阀门至箱体管道集成处有KF25含钢丝塑料管牢固连接，外部KF25宝塔接头 | |
| 分析仪 | ||
| 氧气分析仪 | 型号 | (国外进口)品牌：美国Avcray(电化学)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000Ppm | |
| 其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
| 水分分析仪 | 型号 | (国外进口)品牌：英国MICHELL/(依照客户使用环境决定)非国产或国内组装，第三方数据保证可信性 |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
| 测量范围 | 0-1000ppm | |
| 其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
| 除尘系统 | ||
| 描述 | 清除激光焊接过程中产生的少量烟尘。 手套箱内配装一条可快换1.5m长的DN40抽气软管。 采用德国西门子变频器控制，90m³/h 循环风机的启停及调速，可通过PLC触摸屏控制；抽气口与循环系统分开，回气口与循环系统共用；不会影响循环系统的正常工作。 采用0.3μm滤网的高效过滤器。 在过滤器外壳结构上开观察窗，进出两端安装手动截止阀，便于观察及更换滤芯 | |
| 冷却系统 | ||
| 描述 | 冷却装置安装在除尘系统和循环系统共用回气的管道上，提供整个系统在焊接时的冷却，保证系统温度在一定范围内，由用户冷水机提供冷却水，供应方需将内部所有管路做好后，在机架箱体指定位置处安装系统需求冷却水的两个Φ12管外径快速接口 | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
